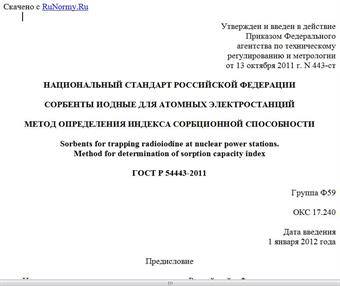

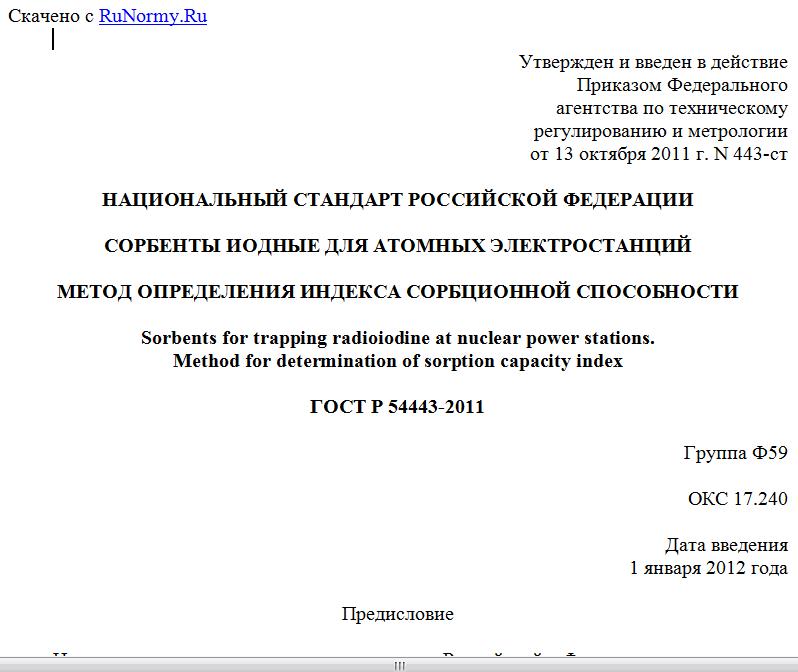

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 октября 2011 г. N 443-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОРБЕНТЫ ИОДНЫЕ ДЛЯ АТОМНЫХ ЭЛЕКТРОСТАНЦИЙ
МЕТОД ОПРЕДЕЛЕНИЯ ИНДЕКСА СОРБЦИОННОЙ СПОСОБНОСТИ
Sorbents for trapping radioiodine at nuclear power stations.
Method for determination of sorption capacity index
ГОСТ Р 54443-2011
Группа Ф59
ОКС 17.240
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Прогресс-Экология" (ЗАО "Прогресс-Экология") и Российским химико-технологическим университетом им. Д.И. Менделеева (РХТУ им. Д.И. Менделеева).
2. Внесен Техническим комитетом по стандартизации ТК 322 "Атомная техника".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2011 г. N 443-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на гранулированные и дробленые иодные сорбенты (далее - сорбенты), применяемые для очистки газообразных радиоактивных отходов от радиоиода и его соединений на атомных электростанциях (далее - АЭС).
Настоящий стандарт устанавливает метод и условия испытания сорбентов в лабораторных установках.
Настоящий стандарт распространяется на сорбенты, предназначенные для применения в системах, важных для безопасности АЭС.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования
ГОСТ 8.569-85 Государственная система обеспечения единства измерений. Средства измерений объемной активности парообразного иода-131. Методика поверки
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.3.008-75 Система стандартов безопасности труда. Производство покрытий металлических и неметаллических неорганических. Общие требования безопасности
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 16187-70 Сорбенты. Метод определения фракционного состава
ГОСТ 16190-70 Сорбенты. Метод определения насыпной плотности
ГОСТ 25146-82 Материалы радиохимических производств и атомных энергетических установок. Метод определения коэффициента дезактивации
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Газообразные радиоактивные отходы; ГРО: не подлежащие дальнейшему использованию газовые или парогазовые смеси, в которых содержание радионуклидов в виде аэрозолей и/или газообразных веществ превышает уровни, установленные нормативными документами и правилами.
3.2. Зона массообмена (работающая зона): зона изменения концентрации вещества в подвижной и неподвижной фазах в определенном диапазоне.
3.3. Иодный сорбент: сорбент, предназначенный для очистки газообразных радиоактивных отходов от радиоиода на АЭС.
3.4. Индекс сорбционной способности сорбента : показатель, характеризующий степень снижения содержания радиоактивного метилиодида за 1 с нахождения газового потока в объеме сорбента при данных условиях.
3.5. Эффективность фильтра, %: доля уловленных фильтром аэрозольных частиц размером 0,3 мкм.
4. Аппаратура
4.1. Аппаратурно-технологическая испытательная установка, схема которой приведена на рисунке 1.
Рисунок 1. Схема аппаратурно-технологической
испытательной установки
Испытательная установка включает в себя:
- ротаметр Рот1 типа РМ с верхним пределом измерения объемного расхода воздуха 1,6 м3/ч и пределом допустимой основной погрешности измерения +/- 2,5% от верхнего предела измерения;
- аэрозольные фильтры Ф1 и Ф2 с пропускной способностью по воздуху при нормальных условиях - 2,0 м3/ч и эффективностью фильтра по частицам 0,3 мкм - не менее 99%;
- расходомеры РМ1, РМ2, РМ3 и РМ4 с верхним пределом измерения по воздуху при нормальных условиях - 1,2 м3/ч и допустимой погрешностью от верхнего предела измерения - +/- 3,0%;
- колонку с осушителем К1.
В качестве осушителя допускается применять цеолит или какой-либо другой гранулированный поглотитель влаги;
- гигрометр ТГ1 с диапазоном измерения влажности 0% - 100% и погрешностью измерения влажности +/- 2%;
- колонку с активированным углем К2.
Для удаления примесей из воздуха допускается использовать любой активированный уголь, применяемый для очистки газов;
- электропечи сопротивления П1 и П2 с измерителями и регуляторами температуры для нагрева осушителя и активированного угля при вакуумметрическом давлении 10-1 мм рт. ст., номинальной температуре 400 °C и погрешности измерения температуры +/- 6%;
- увлажнитель газа-носителя барботажного типа УВ1.
Допускается также применять другие устройства, обеспечивающие стабильное поддержание относительной влажности газового потока;
- стекловолокнистый фильтр Ф3 или другой аппарат для улавливания жидких аэрозольных частиц с пропускной способностью по воздуху при нормальных условиях - не менее 2,0 м3/ч и эффективностью фильтра - не менее 99%;
- сборник уловленной капельной жидкости КО1;
- жидкостный термостат ТС2 марки ТЖ-ТС-01/8 для поддержания установленной температуры в испарителе метилиодида с пределом регулирования от 10 °C до 100 °C и погрешностью измерения температуры +/- 0,1 °C;
- испаритель радиоактивного метилиодида Г1.
Устройство испарителя приведено на рисунке 2.
1 - входной патрубок; 2 - выходной патрубок; 3 - смеситель;
4 - капилляр; 5 - патрубок для ввода порции радиоактивного
метилиодида; 6 - емкость для метилиодида;
7 - термостатируемая водяная рубашка
Рисунок 2. Испаритель радиоактивного метилиодида
Возможны другие варианты ввода радиоактивного метилиодида в газовый поток, например из баллона, заполненного парами CH3131I и азотом под давлением;
- жидкостный термостат ТС1 марки ТЖ-ТС-01/26 для поддержания рабочей температуры в увлажнителе и стекловолокнистом аэрозольном фильтре с пределом регулирования от 10 °C до 100 °C и погрешностью измерения температуры +/- 0,1 °C;
- измеритель вакуумметрического давления Р2 с пределом измерения от 2,5 до 0 кПа и погрешностью измерения +/- 1%;
- цифровой термогигрометр ТГ2 с диапазоном измерения влажности 0% - 100%, диапазоном измерения температуры 0 °C - 100 °C, погрешностью измерения влажности +/- 2% в диапазоне измерений 10% - 95% и погрешностью измерения температуры +/- 1 °C;
- дифференциальные манометры и с диапазоном измерений от 0 до 10000 Па и пределом допустимой погрешности измерений не более . ( - измеренное значение перепада давления);
- суховоздушный термостат ТС3 с максимальной температурой 60 °C и максимальным отклонением температуры +/- 1 °C;
- секционированную колонку К3 для испытуемого сорбента.
Устройство колонки приведено на рисунке 3.
1 - съемная крышка с входным патрубком;
