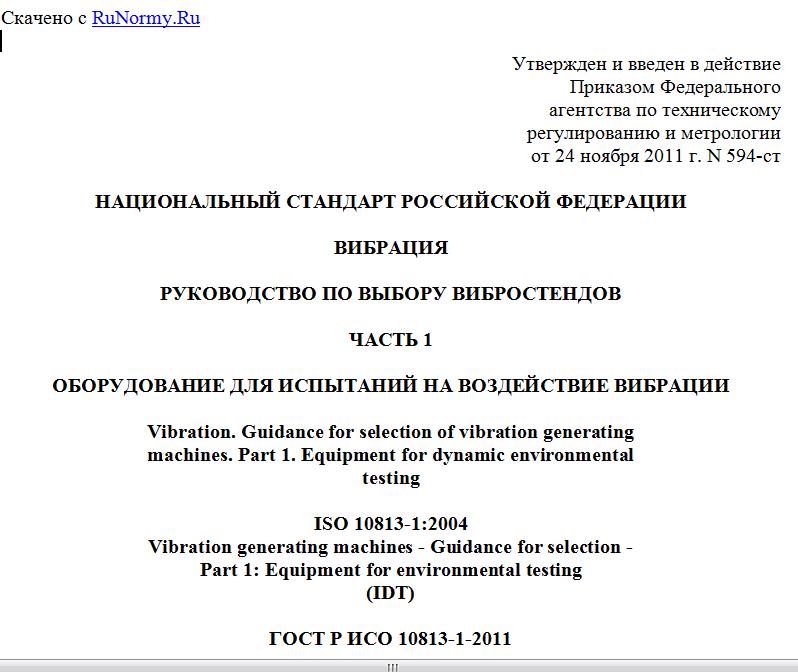

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 ноября 2011 г. N 594-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ
РУКОВОДСТВО ПО ВЫБОРУ ВИБРОСТЕНДОВ
ЧАСТЬ 1
ОБОРУДОВАНИЕ ДЛЯ ИСПЫТАНИЙ НА ВОЗДЕЙСТВИЕ ВИБРАЦИИ
Vibration. Guidance for selection of vibration generating
machines. Part 1. Equipment for dynamic environmental
testing
ISO 10813-1:2004
Vibration generating machines - Guidance for selection -
Part 1: Equipment for environmental testing
(IDT)
ГОСТ Р ИСО 10813-1-2011
Группа Т34
ОКС 17.160
Дата введения
1 декабря 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2011 г. N 594-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10813-1:2004 "Вибростенды. Руководство по выбору. Часть 1. Оборудование для испытаний на воздействие внешних факторов" (ISO 10813-1:2004 "Vibration generating machines - Guidance for selection - Part 1: Equipment for environmental testing"). Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Задача выбора вибростенда встает каждый раз, когда необходимо провести испытания на воздействие вибрации для новой продукции или провести эти испытания в режиме, ранее для данной продукции не применявшемся. При этом приходится решать, какому из вариантов отдать предпочтение: приобрести ли новое испытательное оборудование, модернизировать имеющееся, арендовать оборудование у другой испытательной лаборатории или даже заказать проведение испытаний в полном объеме специализирующейся на них лаборатории. В процессе принятия решения следует принимать во внимание ряд факторов:
- цель испытаний [например, определение вибропрочности и (или) виброустойчивости в заданных условиях окружающей среды (в режиме обычных или ускоренных испытаний); определение динамических характеристик конструкции; диагностирование; калибровка];
- требования к испытаниям;
- условия проведения испытаний [например, с возбуждением одного или нескольких типов вибрации; только на вибрацию или в сочетании с другими воздействиями (например, одновременное проведение вибрационных и климатических испытаний)];
- особенности испытуемого объекта.
Настоящий стандарт распространяется на оборудование для испытаний на вибропрочность и (или) виброустойчивость, и установленная в нем процедура выбора исходит, в первую очередь, из требований к таким испытаниям. Однако пользователь стандарта должен иметь в виду, что на выбор испытательного оборудования могут существенно повлиять специфичность условий испытаний, равно как и испытуемого объекта. Так, например, требование возбуждать вибрацию объекта, который перед этим был установлен в климатической камере, предъявляет особые требования к интерфейсу вибростенда, а если испытуемый объект имеет большие размеры и (или) сложную форму и при этом обладает многочисленными резонансами для разных направлений колебаний, то это может потребовать применения более мощного испытательного оборудования, чем то, что было бы выбрано в соответствии с настоящим стандартом для объекта той же массы, но обладающего большой жесткостью. Ввиду того, что указанные особенности трудно поддаются формализации, связанные с ней вопросы в настоящем стандарте не рассматриваются.
Таким образом, основным критерием выбора испытательного оборудования, рассматриваемого в настоящем стандарте, является его способность создать вибрацию требуемого уровня для конкретного испытуемого объекта.
Если испытательное оборудование предполагается использовать в испытаниях разных видов, то это также должно быть учтено при его выборе. Кроме того, выбор вибростенда должен сопровождаться выбором соответствующей системы управления вибростендом, что в настоящем стандарте не рассматривается.
Необходимо иметь в виду, что вибростенд относится к сложным видам оборудования, правильный выбор которого возможен лишь при соответствующей квалификации. В такой ситуации покупатель зачастую вынужден обращаться к помощи третьей стороны. Использование настоящего стандарта позволит покупателю оценить, насколько обоснованным будет решение по выбору вибростенда, предложенное ему третьей стороной.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает руководство по выбору вибростендов, используемых в испытаниях на воздействие факторов окружающей среды исходя из требований испытаний.
Руководство распространяется на выбор:
- типа испытательного оборудования;
- модели испытательного оборудования;
- некоторых основных элементов испытательного оборудования (исключая систему управления вибростендом).
Примечание. Некоторые примеры выбора вибростенда приведены в Приложении A.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 2041 Вибрация, удар и контроль состояния. Словарь (ISO 2041, Mechanical vibration, shock and condition monitoring - Vocabulary)
ИСО 5344 Системы воспроизведения вибрации электродинамические. Технические характеристики (ISO 5344, Electrodynamic vibration generating systems - Performance characteristics)
ИСО 8626 Оборудование испытательное гидравлическое для воспроизведения вибрации. Методы представления характеристик (ISO 8626, Servo-hydraulic test equipment for generating vibration - Methods of describing characteristics)
ИСО 15261 Системы воспроизведения вибрации и удара. Словарь (ISO 15261, Vibration and shock generating systems - Vocabulary).
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины по ИСО 2041, ИСО 5344, ИСО 8626 и ИСО 15261.
4. ТРЕБОВАНИЯ К ВИБРАЦИОННЫМ ИСПЫТАНИЯМ
4.1. Виды вибрационных испытаний
Цель вибрационных испытаний - определить способность объекта сохранять свои свойства и целостность в условиях воздействия вибрации заданной степени жесткости. В соответствии с решаемыми задачами вибрационные испытания подразделяют на испытания на вибропрочность и испытания на виброустойчивость.
Испытания на вибропрочность проводят для проверки способности объекта противостоять воздействию вибрации заданной степени жесткости и нормально функционировать после прекращения этого воздействия. В испытаниях данного вида вибрационные нагрузки могут приводить к механическим повреждениям образца и могут быть использованы для прогнозирования срока службы объекта в условиях вибрационных нагрузок.
При испытаниях на виброустойчивость проверяется способность объекта выполнять свои функции и сохранять значения параметров в установленных пределах под воздействием вибрации. Во время испытаний на виброустойчивость объект, как правило, в течение установленного периода времени функционирует в нормальном режиме и подвергается воздействию вибрации, не вызывающей его механических повреждений. При этом регистрируются случаи отказов и сбоев в функционировании объекта.
4.2. Методы вибрационных испытаний
4.2.1. Общие положения
Экспериментальное воспроизведение вибрационных нагрузок может быть реализовано путем одночастотного и многочастотного возбуждений вибрации различными способами: на фиксированной частоте, с качанием частоты, в форме случайного (узкополосного и широкополосного) возбуждения и т.д., а также использованием смешанных режимов испытаний. Кроме того, возбуждение может прилагаться одновременно к нескольким точкам объекта и (или) в нескольких направлениях.
Обычно в технических условиях используют следующие виды вибрационного воздействия:
- гармоническая вибрация на фиксированных частотах;
- гармоническая вибрация с качанием частоты;
- широкополосная случайная вибрация;
- вибрация, воспроизводящая заданную акселерограмму процесса;
- синусоидальные импульсы с заполнением.
Испытания с возбуждением вибрации указанных видов кратко описаны в 4.2.2 - 4.2.5, основываясь преимущественно на требованиях, установленных в соответствующих международных стандартах (см. [1] - [4]). Однако необходимо иметь в виду, что в целях вибрационных испытаний могут быть использованы и другие виды вибрации.
Требования к возбуждаемой вибрации (и вытекающие из этого требования к испытательному оборудованию), установленные в международных стандартах, приведены в Приложении B.
4.2.2. Гармоническая вибрация на фиксированных частотах
