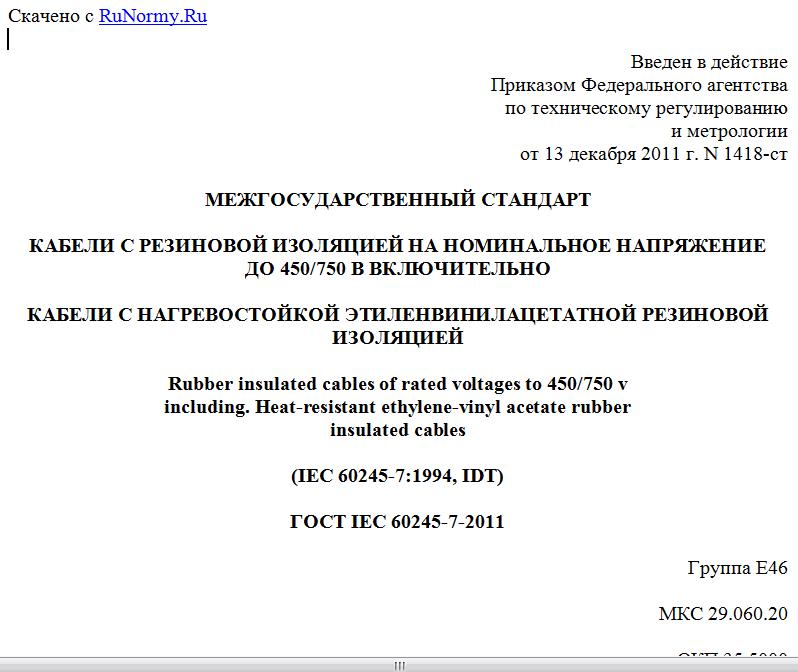

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1418-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
ДО 450/750 В ВКЛЮЧИТЕЛЬНО
КАБЕЛИ С НАГРЕВОСТОЙКОЙ ЭТИЛЕНВИНИЛАЦЕТАТНОЙ РЕЗИНОВОЙ
ИЗОЛЯЦИЕЙ
Rubber insulated cables of rated voltages to 450/750 v
including. Heat-resistant ethylene-vinyl acetate rubber
insulated cables
(IEC 60245-7:1994, IDT)
ГОСТ IEC 60245-7-2011
Группа Е46
МКС 29.060.20
ОКП 35 5000
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 48 от 22 декабря 2011 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1418-ст межгосударственный стандарт ГОСТ IEC 60245-7-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60245-7:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 7: Heat resistant ethylene-vinyl acetate rubber insulated cables (Кабели с резиновой изоляцией. Номинальное напряжение до 450/750 В включительно. Часть 7. Кабели с нагревостойкой этиленвинилацетатной резиновой изоляцией), включая его изменение Amd 1:1997.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60245-7-97.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Область применения
Настоящий стандарт содержит технические требования к кабелям с этиленвинилацетатной резиновой изоляцией на номинальное напряжение до 450/750 В включительно.
Кабели должны соответствовать общим требованиям IEC 60245-1 и конкретным требованиям настоящего стандарта.
1.2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60228 Токопроводящие жилы изолированных кабелей
IEC 60245-1:97 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования
IEC 60245-2:2002 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний
IEC 60811-1-1:98 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Измерение толщины и наружных размеров. Методы определения механических свойств
IEC 60811-1-2:94 Общие методы испытаний материалов для изоляции и оболочек электрических кабелей. Методы теплового старения
IEC 60811-2-1:2002 Специальные методы испытаний эластомерных композиций изоляции и оболочек электрических и оптических кабелей. Испытания на озоностойкость, тепловую деформацию и маслостойкость
IEC 60811-3-1:94 Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических и оптических кабелей. Испытание под давлением при высокой температуре. Испытание на стойкость к растрескиванию.
2. КАБЕЛЬ ОДНОЖИЛЬНЫЙ С НАГРЕВОСТОЙКОЙ ЭТИЛЕНВИНИЛАЦЕТАТНОЙ
РЕЗИНОВОЙ ИЛИ АНАЛОГИЧНОЙ СИНТЕТИЧЕСКОЙ ЭЛАСТОМЕРНОЙ
ИЗОЛЯЦИЕЙ, БЕЗ ОБОЛОЧКИ, С ДОПУСТИМОЙ ТЕМПЕРАТУРОЙ НА ЖИЛЕ
110 °C, НА НАПРЯЖЕНИЕ 750 В
2.1. Кодовое обозначение
Кабель с однопроволочной или многопроволочной
токопроводящей жилой ограниченной гибкости ............... 60245 IEC 04
Кабель с гибкой токопроводящей жилой ..................... 60245 IEC 05
2.2. Номинальное напряжение
450/750 В
2.3. Конструкция
2.3.1. Токопроводящая жила
Число жил - одна.
Токопроводящая жила должна соответствовать требованиям IEC 60228:
- классу 1 - однопроволочная жила;
- классу 2 - многопроволочная жила ограниченной гибкости;
- классу 5 - гибкая жила.
Проволоки жилы могут быть лужеными или нелужеными.
2.3.2. Сепаратор
Если жила нелуженая, на нее должен быть наложен сепаратор из соответствующего материала. Если жила луженая, наложение сепаратора не обязательно.
2.3.3. Изоляция
Изоляция токопроводящей жилы должна быть из резины типа IE3. Толщина изоляции должна соответствовать указанной в таблице 1.
Таблица 1
Основные технические характеристики кабелей типов
60245 IEC 04 и 60245 IEC 05
Размеры в миллиметрах
Номинальное сечение токопроводящей жилы, мм2 Класс жилы по IEC 60228 Средняя толщина изоляции, не менее Средний наружный диаметр Сопротивление изоляции при 0 °C на воздухе <*>, на длине 1 км, МОм, не менее
мин макс
0,50 1 0,8 2,3 2,9 0,018
0,75 1 0,8 2,4 ЗД 0,016
1,00 1 0,8 2,6 3,2 0,014
1,50 1 0,8 2,8 3,5 0,012
2,50 1 0,9 3,4 4,3 0,011
4 1 1,0 4,0 5,0 0,010
6 1 1,0 4,5 5,6 0,009
10 1 1,2 5,7 7Д 0,008
1,5 2 0,8 2,9 3,7 0,012
2,5 2 0,9 3,5 4,4 0,011
4 2 1,0 4,2 5,2 0,010
6 2 1,0 4,7 5,9 0,008
10 2 1,2 6,0 7,4 0,008
16 2 1,2 6,8 8,5 0,006
25 2 1,4 8,4 10,6 0,006
