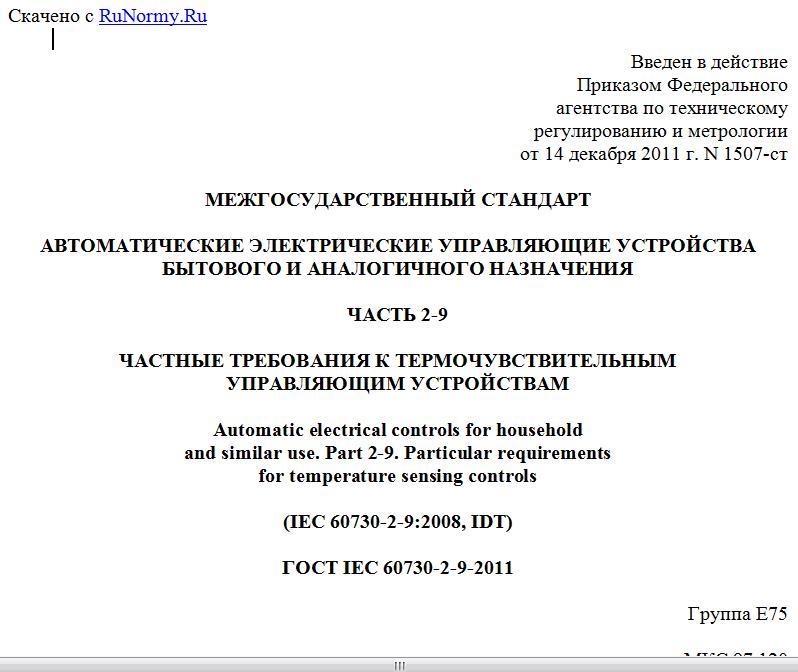

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 декабря 2011 г. N 1507-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АВТОМАТИЧЕСКИЕ ЭЛЕКТРИЧЕСКИЕ УПРАВЛЯЮЩИЕ УСТРОЙСТВА
БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
ЧАСТЬ 2-9
ЧАСТНЫЕ ТРЕБОВАНИЯ К ТЕРМОЧУВСТВИТЕЛЬНЫМ
УПРАВЛЯЮЩИМ УСТРОЙСТВАМ
Automatic electrical controls for household
and similar use. Part 2-9. Particular requirements
for temperature sensing controls
(IEC 60730-2-9:2008, IDT)
ГОСТ IEC 60730-2-9-2011
Группа Е75
МКС 97.120
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "МП Сертификационная лаборатория бытовой электротехники ТЕСТБЭТ" (ООО "ТЕСТБЭТ") в рамках Технического комитета по стандартизации ТК 19 "Электрические приборы бытового назначения" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2011 г. N 1507-ст межгосударственный стандарт ГОСТ IEC 60730-2-9-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60730-2-9:2008 Automatic electrical controls for household and similar use - Part 2-9: Particular requirements for temperature sensing controls" (Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2-9. Частные требования к термочувствительным управляющим устройствам).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р 53994.2.9-2010 (МЭК 60730-2-9-2008).
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
В соответствии с соглашением по техническим барьерам в торговле Всемирной торговой организации (Соглашение по ТБТ ВТО) применение международных стандартов является одним из важных условий, обеспечивающих устранение технических барьеров в торговле.
Применение международных стандартов осуществляется путем принятия международных стандартов в качестве региональных или национальных стандартов.
С целью обеспечения взаимопонимания национальных органов по стандартизации в части применения международного стандарта Международной электротехнической комиссии (IEC) подготовлен ГОСТ IEC 60730-2-9 "Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2-9. Частные требования к термочувствительным управляющим устройствам", основанный на последнем издании международного стандарта.
Настоящий стандарт относится к группе стандартов, регламентирующих требования безопасности автоматических электрических управляющих устройств бытового и аналогичного назначения, состоящей из части 1 (ГОСТ IEC 60730-1 - общие требования безопасности управляющих устройств), а также частей, устанавливающих частные требования к конкретным видам управляющих устройств.
Настоящий стандарт содержит нормы, правила и методы испытаний, которые дополняют, изменяют или исключают соответствующие разделы и (или) пункты ГОСТ IEC 60730-1.
Стандарт применяют совместно с ГОСТ IEC 60730-1.
Методы испытаний выделены курсивом.
Термины, применяемые в настоящем стандарте, выделены полужирным шрифтом.
Номера пунктов настоящего стандарта, которые дополняют разделы ГОСТ IEC 60730-1, начинаются со 101.
Изменение наименования раздела 2 вызвано необходимостью приведения в соответствие с ГОСТ 1.5-2001.
1. Область применения и нормативные ссылки
Этот раздел части 1 применяют, за исключением следующего.
1.1. Замена
Настоящий стандарт устанавливает требования к автоматическим электрическим термочувствительным управляющим устройствам для использования в, на или во взаимодействии с приборами для бытового и аналогичного применения, включая электрические управляющие устройства для нагрева, кондиционирования воздуха и аналогичного применения. Для работы приборов можно использовать электричество, газ, нефтепродукты, твердое топливо, солнечную тепловую энергии и пр. или их комбинацию.
1.1.1. Изменение
Примечание после второго абзаца изложить в новой редакции.
Примечание. Примерами таких управляющих устройств являются терморегуляторы для бойлеров, управляющие устройства вентиляторов, термоограничители и термовыключатели.
В тексте настоящего стандарта слово "оборудование" означает "прибор" и "система управления".
1.1.2. Замена
Настоящий стандарт также устанавливает требования безопасности термочувствительных управляющих устройств с неэлектрическими выходами, в частности управляющих устройств потока хладагента и расхода газа.
1.1.3. Не применяют.
1.1.101. Настоящий стандарт применяется к устройствам с одиночным действием, как определено в настоящем стандарте.
1.5. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
IEC 60335 (все части) Household and similar electrical appliances - Safety (Приборы электрические бытового и аналогичного назначения. Безопасность)
IEC 60691:2002 Thermal-links - Requirements and application guide (Вставки плавкие тепловые. Требования и руководство по применению) Изменение 1 (2006)
IEC 60730-2-4:2006 Automatic electrical controls for household and similar use - Part 2-4: Particular requirements for thermal motor protectors for motor-compressors of hermetic and semi-hermetic type (Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2-4. Частные требования к устройствам тепловой защиты мотор-компрессоров герметичного и полугерметичного типов)
2. Термины и определения
Этот раздел части 1 применяют, за исключением следующего.
2.2.19. Дополнение
Примечание. Как правило, терморегулятор является рабочим управляющим устройством.
2.2.20. Дополнение
Примечание. Как правило, термовыключатель является защитным управляющим устройством.
2.2.101. Устройство с одиночным действием; УОД (single operation device, SOD): управляющее устройство, имеющее температурный чувствительный элемент, которое предназначено для работы только один раз, после чего требует полной замены.
2.2.101.1. Биметаллическое устройство с одиночным действием (bimetallic single operation device): устройство с одиночным действием, имеющее биметаллический температурный чувствительный элемент.
Примечания.
1. Биметаллическое устройство с одиночным действием не перезапускается при температуре выше декларированной (см. 11.4.103).
2. Требования для плавких предохранителей (которые не могут быть перезапущены) содержатся в IEC 60691.
2.2.101.2. Небиметаллическое устройство с одиночным действием (non-bimetallic single operation device): часть управляющего устройства, работа которого не может быть отделена от других функций управляющего устройства, имеющая небиметаллический чувствительный элемент, который срабатывает только один раз, после чего требует полной или частичной замены.
Примечание. Когда такие части могут быть испытаны отдельно, они считаются термопредохранителями в пределах области применения IEC 60691.
2.2.101.2.1. Номинальная температура срабатывания (rated functioning temperature ): температура чувствительного элемента небиметаллического УОД, которая приводит к изменению режима электропроводности управляющего устройства при измерении при определенных условиях, как заявлено
