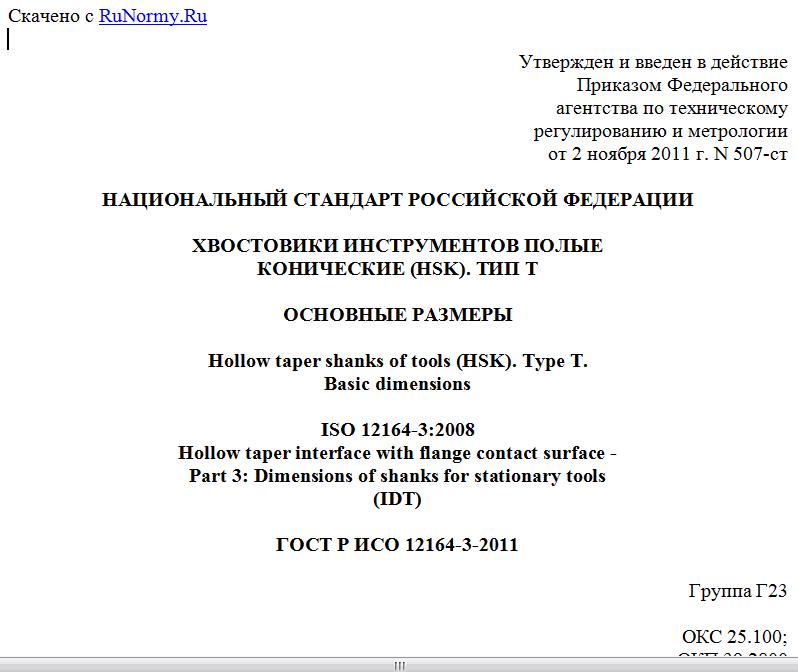

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 ноября 2011 г. N 507-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ХВОСТОВИКИ ИНСТРУМЕНТОВ ПОЛЫЕ
КОНИЧЕСКИЕ (HSK). ТИП T
ОСНОВНЫЕ РАЗМЕРЫ
Hollow taper shanks of tools (HSK). Type T.
Basic dimensions
ISO 12164-3:2008
Hollow taper interface with flange contact surface -
Part 3: Dimensions of shanks for stationary tools
(IDT)
ГОСТ Р ИСО 12164-3-2011
Группа Г23
ОКС 25.100;
ОКП 39 2800
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2011 г. N 507-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 12164-3:2008 "Детали сопряжения с плоской контактной поверхностью полые конусные. Часть 3. Размеры хвостовиков для стационарных инструментов" (ISO 12164-3:2008 "Hollow taper interface with flange contact surface - Part 3: Dimensions of shanks for stationary tools").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на размеры полых конических хвостовиков (HSK) с прилеганием по плоскости к торцу шпинделя токарных и обрабатывающих (фрезерно-расточных) центров.
Настоящий стандарт распространяется на хвостовики типа T для автоматической смены инструмента через паз на фланце. Инструмент также может быть заменен вручную через отверстие в конической части хвостовика.
Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также - силой трения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 1101. Геометрические характеристики изделий (GPS). Установление геометрических допусков. Допуски на форму, ориентацию, расположение и биение (ISO 1101, Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out)
ИСО 2768-1. Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры (ISO 2768-1, General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications)
ИСО 3040. Геометрические характеристики изделий (GPS). Задание размеров и установление допусков. Конусы (ISO 3040, Geometrical product specifications (GPS) - Dimensioning and tolerancing - Cones).
3. Размеры
3.1. Основные размеры
Размеры полых конических хвостовиков с прилеганием по плоскости к торцу шпинделя станка типа T для стационарных инструментов приведены на рисунке 1, в таблице 1, Приложениях A и B.
Допуски формы, ориентации, расположения и биения - в соответствии с ИСО 1101. Размеры и допуски конусов - в соответствии с ИСО 3040. Неуказанные предельные отклонения - по классу допуска "m" в соответствии с ИСО 2768-1.
3.2. Полый конический хвостовик типа T
Размеры полых конических хвостовиков типа T приведены на рисунке 1, в таблице 1 и в Приложении A.
1 - плоскость расположения режущей кромки
Рисунок 1, лист 1
2 - гнездо для установки чипа; 3 - отверстие
для подвода СОЖ; 4 - канавка для выхода шлифовального круга
Рисунок 1, лист 2
Рисунок 1, лист 3
Таблица 1
В миллиметрах
---------------T-------T----------T----------T----------T----------T---------T-------T-------¬
¦ Номинальный ¦ 32 ¦ 40 ¦ 50 ¦ 63 ¦ 80 ¦ 100 ¦ 125 ¦ 160 ¦
¦размер конуса ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ хвостовика ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+-------+----------+----------+----------+----------+---------+-------+-------+
¦ b ¦ 7,05 ¦ 8,05 ¦ 10,54 ¦ 12,54 ¦ 16,04 ¦ 20,02 ¦ 25,02 ¦ 30,02 ¦
¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +/- 0,04 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+-------+----------+----------+----------+----------+---------+-------+-------+
¦ b ¦ 7 ¦ 9 ¦ 12 ¦ 16 ¦ 18 ¦ 20 ¦ 25 ¦ 32 ¦
¦ 2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ H10 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+-------+----------+----------+----------+----------+---------+-------+-------+
¦ b ¦ 9 ¦ 11 ¦ 14 ¦ 18 ¦ 20 ¦ 22 ¦ 28 ¦ 36 ¦
¦ 3 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ H10 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--T-----------+-------+----------+----------+----------+----------+---------+-------+-------+
¦b ¦ Номин. ¦ 6,932 ¦ 7,932 ¦ 10,425 ¦ 12,425 ¦ 15,930 ¦ 19,910 ¦24,915 ¦29,915 ¦
¦ 5+-----------+-------+----------+----------+----------+----------+---------+-------+-------+
¦ ¦Пред. откл.¦ +0,03 ¦ +0,035 ¦ +0,04 ¦
+--+-----------+-------T----------+----------T----------T----------T---------+-------T-------+
¦ d ¦ 32 ¦ 40 ¦ 50 ¦ 63 ¦ 80 ¦ 100 ¦ 125 ¦ 160 ¦
¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ h10 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+-------+----------+----------+----------+----------+---------+-------+-------+
¦ d ¦24,007 ¦ 30,007 ¦ 38,009 ¦ 48,010 ¦ 60,012 ¦ 75,013 ¦95,016 ¦120,016¦
¦ 2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+-------+----------+----------+----------+----------+---------+-------+-------+
¦ d ¦ 17 ¦ 21 ¦ 26 ¦ 34 ¦ 42 ¦ 53 ¦ 67 ¦ 85 ¦
¦ 3 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ H10 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+-------+----------+----------+----------+----------+---------+-------+-------+
¦ d ¦ 20,5 ¦ 25,5 ¦ 32 ¦ 40 ¦ 50 ¦ 63 ¦ 80 ¦ 100 ¦
¦ 4 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ H11 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
