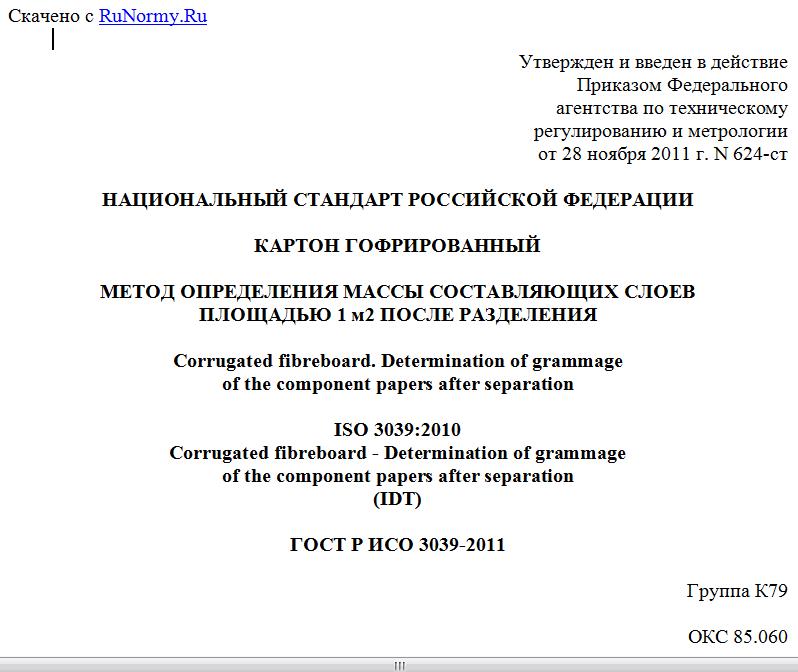

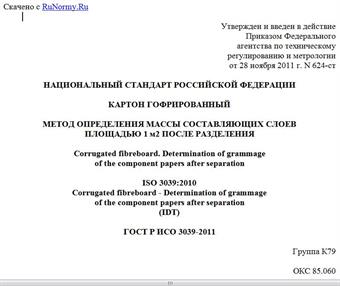

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 ноября 2011 г. N 624-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТОН ГОФРИРОВАННЫЙ
МЕТОД ОПРЕДЕЛЕНИЯ МАССЫ СОСТАВЛЯЮЩИХ СЛОЕВ
ПЛОЩАДЬЮ 1 м2 ПОСЛЕ РАЗДЕЛЕНИЯ
Corrugated fibreboard. Determination of grammage
of the component papers after separation
ISO 3039:2010
Corrugated fibreboard - Determination of grammage
of the component papers after separation
(IDT)
ГОСТ Р ИСО 3039-2011
Группа К79
ОКС 85.060
Дата введения
1 марта 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский институт целлюлозно-бумажной промышленности" (ОАО "ВНИИБ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 77 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 ноября 2011 г. N 624-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3039:2010 "Картон гофрированный. Определение массы 1 м2 составляющих слоев после разделения" (ISO 3039:2010 "Corrugated fibreboard - Determination of grammage of the component papers after separation").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и международные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на картон гофрированный и устанавливает метод определения массы составляющих его слоев площадью 1 м2 после их разделения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 186 Бумага и картон. Отбор проб для определения среднего качества (ISO 186, Paper and board - Sampling to determine average quality)
ИСО 187 Бумага, картон и целлюлоза. Стандартная атмосфера для кондиционирования и испытания и методика контроля за атмосферой и условиями кондиционирования образцов (ISO 187, Paper, board and pulps. Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Масса бумаги или картона (mass per unit area), граммаж <*> (grammage): масса бумаги или картона площадью 1 м2, измеренная методом, установленным в стандарте.
--------------------------------
<*> Термин "граммаж" ("grammage") применяется в международной практике.
[ИСО 536:1995 [1, статья 3.1]
Примечание. Массу бумаги или картона площадью 1 м2 выражают в граммах на квадратный метр.
3.2. Картон гофрированный (corrugated fibreboard): картон, состоящий из одного или нескольких склеенных между собой слоев гофрированной бумаги и плоских слоев картона.
3.3. Слой гофрированного картона (layer): компонент (составная часть) гофрированного картона, состоящий из гофрированной бумаги и плоского слоя картона.
3.4. Плоский слой картона (facing): вид картона, используемого в качестве плоского слоя гофрированного картона.
[ИСО 4046-4:2002 [2, статья 4.66]
3.5. Гофрированный слой (fluting medium, corrugating medium): гофрированные бумага или картон, используемые при изготовлении гофрированного картона.
3.6. Наружный слой гофрированного картона (linerboard): картон, используемый в качестве наружного слоя гофрированного картона при его изготовлении.
[ИСО 4046-4:2002 [2, статья 4.105]
4. Сущность метода
Сущность метода заключается в разделении слоя гофрированного картона на составляющие слои и измерении массы каждого составляющего слоя площадью 1 м2 (далее - масса 1 м2) после выдерживания в воде, последующей сушки и кондиционирования.
5. Реактивы
5.1. Вода температурой 20 °C - 30 °C или горячая вода температурой не более 60 °C.
6. Аппаратура
Используют обычное лабораторное оборудование.
6.1. Емкость достаточного размера с водой температурой 20 °C - 30 °C или с горячей водой (не более 60 °C) для погружения в нее образцов гофрированного картона для его разделения на составляющие слои.
6.2. Приспособление для нарезания образцов круглой формы диаметром (112,8 +/- 0,5) мм или квадратной формы со стороной квадрата (100 +/- 0,5) мм.
6.3. Шкаф сушильный, поддерживающий температуру воздуха (105 +/- 2) °C и имеющий вентиляцию.
6.4. Весы с погрешностью взвешивания не более +/- 0,001 г для измерения массы 1 м2 составляющих слоев гофрированного картона с точностью до трех значащих цифр <*>. Во время взвешивания образцов для испытаний весы должны быть защищены от воздушных потоков.
--------------------------------
<*> В том числе для измерения массы составляющих слоев картона с микрогофрой при значении массы 1 м2 отдельного слоя менее 100 г.
7. Отбор проб
7.1. Отбор проб - по ИСО 186. Поверхность образца должна быть без повреждений. Образец картона должен быть представительным для всей партии картона. Образец должен быть отобран от партии картона без печати или покрытия.
8. Подготовка образцов гофрированного картона к испытанию
С помощью приспособления (см. 6.2) из любой пробы нарезают образцы картона площадью не менее 10000 мм2 (100 см2) круглой формы диаметром (112,8 +/- 0,5) мм или квадратной формы со стороной квадрата не менее (100 +/- 0,5) мм в количестве, необходимом для определения массы 1 м2 составляющих слоев в образце картона.
9. Проведение испытания
9.1. Разделение составляющих слоев гофрированного картона
Образец погружают в емкость с водой (см. 6.1) на время, достаточное, чтобы составляющие слои гофрированного картона разделились самопроизвольно или с легким усилием.
Гофрированный картон должен оставаться полностью погруженным в воду. Для этого на поверхность картона можно положить легкий груз. При необходимости в целях лучшего разделения слоев вода (см. 5.1) может быть нагрета до температуры не более 60 °C.
При разделении слоев необходимо следить, чтобы на прилегающих слоях оставалось минимальное количество волокон с другого прилегающего слоя.
Время погружения в воду определяют в зависимости от видов гофрированного картона, имеющих разную водостойкость клеевого соединения. Время погружения может составлять от нескольких минут до нескольких часов. Время погружения рекомендуется определять после предварительного испытания образцов.
Для удаления избытка воды может быть использована фильтровальная бумага.
9.2. Удаление клеевых частиц с поверхности слоев
Удаляют с влажной поверхности составляющего слоя клеевые частицы, которые не адсорбировались на поверхности листа. Полное удаление адсорбированных клеевых частиц невозможно. Необходимо избегать удаления волокон бумаги или картона с поверхности листа.
9.3. Сушка разделенных слоев
Сушат разделенные слои (картон для плоских слоев и бумагу для гофрирования) в сушильном шкафу при температуре (105 +/- 2) °C (см. 6.3) до постоянной массы.
9.4. Кондиционирование разделенных слоев
После сушки разделенные слои кондиционируют в соответствии с ИСО 187. Время кондиционирования и режимы указывают в стандартах на конкретный вид продукции.
