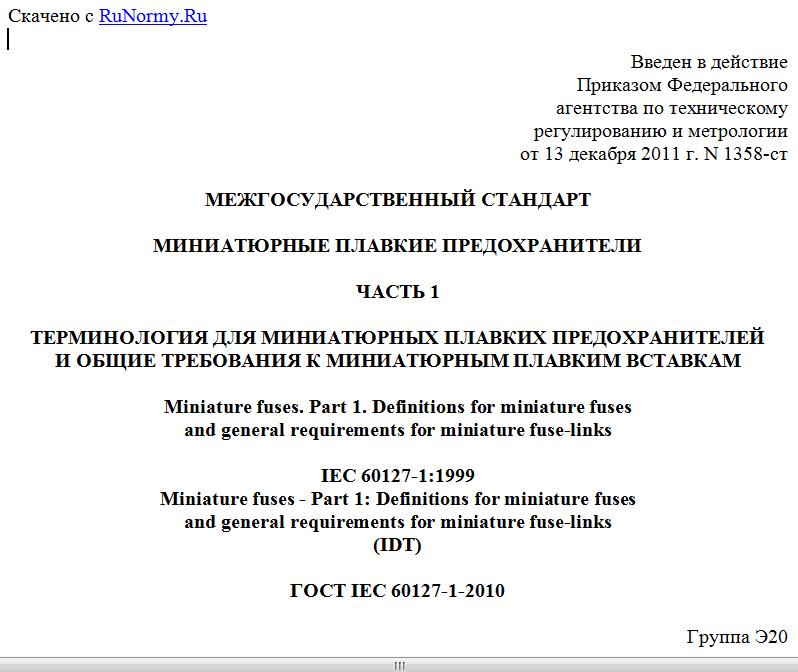

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1358-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МИНИАТЮРНЫЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
ЧАСТЬ 1
ТЕРМИНОЛОГИЯ ДЛЯ МИНИАТЮРНЫХ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
И ОБЩИЕ ТРЕБОВАНИЯ К МИНИАТЮРНЫМ ПЛАВКИМ ВСТАВКАМ
Miniature fuses. Part 1. Definitions for miniature fuses
and general requirements for miniature fuse-links
IEC 60127-1:1999
Miniature fuses - Part 1: Definitions for miniature fuses
and general requirements for miniature fuse-links
(IDT)
ГОСТ IEC 60127-1-2010
Группа Э20
МКС 29.120.50
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации.
3. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке (протокол N 45 от 9 ноября 2010 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1358-ст межгосударственный стандарт ГОСТ IEC 60127-1-2010 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60127-1:1999 Miniature fuses - Part 1: Definitions for miniature fuses and general requirements for miniature fuse-links (Миниатюрные плавкие предохранители. Часть 1. Терминология для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении Д.А.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60127-1-2005.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в указателе "Национальные стандарты".
Введение
Настоящий стандарт входит в серию "Миниатюрные плавкие предохранители", включающую следующие международные стандарты:
IEC 60127-1:1999 Miniature fuses - Part 1: Definitions for miniature fuses and general requirements for miniature fuse-links (Миниатюрные плавкие предохранители. Часть 1. Терминология для миниатюрных плавких предохранителей и общие требования к миниатюрным плавким вставкам)
IEC 60127-2:1989 Miniature fuses; part 2: cartridge fuse-links (Миниатюрные плавкие предохранители. Часть 2. Миниатюрные плавкие предохранители. Трубчатые плавкие вставки)
IEC 60127-3:1988 Miniature fuses; part 3: sub-miniature fuse-links (Миниатюрные плавкие предохранители. Часть 3. Субминиатюрные плавкие вставки)
IEC 60127-4:1989 Miniature fuses - Part 4: Universal Modular Fuse-links (UMF) (Миниатюрные плавкие предохранители. Часть 4. Универсальные модульные плавкие предохранители (УМПП))
IEC 60127-5:1988 Miniature fuses; part 5: guidelines for quality assessment of miniature fuse-links (Миниатюрные плавкие предохранители. Часть 5. Руководство по сертификации миниатюрных плавких вставок)
IEC 60127-6:1994 Miniature fuses - Part 6: Fuse-holders for miniature cartridges fuse-links (Миниатюрные плавкие предохранители. Часть 6. Держатели предохранителей для миниатюрных плавких вставок).
1. Общие положения
Настоящий стандарт распространяется на миниатюрные плавкие предохранители, применяемые для защиты электрических устройств, электронной аппаратуры и ее блоков, предназначенных для эксплуатации в помещении.
Настоящий стандарт содержит общие требования, предъявляемые ко всем предохранителям, относящимся к категории миниатюрных плавких предохранителей. Специальные требования, относящиеся к каждому из основных видов, на которые подразделяются миниатюрные плавкие предохранители, представлены в других частях серии.
Настоящий стандарт не распространяется на плавкие предохранители для устройств, предназначенных для эксплуатации в особых условиях, например в коррозионной или взрывоопасной среде.
2. Цель
Целью настоящего стандарта является:
a) установление единых требований к миниатюрным плавким предохранителям в целях обеспечения наиболее надежной защиты устройств или их блоков;
b) определение рабочих характеристик плавких предохранителей, чтобы ими могли руководствоваться разработчики электрических устройств и электронной аппаратуры, а также для обеспечения замены плавких вставок на вставки аналогичных размеров и характеристик;
c) установление методов испытаний;
d) определение максимальной установившейся мощности рассеяния плавких вставок для обеспечения соответствующей совместимости при использовании их с держателями предохранителей установленной мощности в соответствии с требованиями настоящего стандарта (IEC 60127-6).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. плавкий предохранитель (fuse): Устройство, которое за счет расплавления одной или нескольких его деталей, имеющих определенную конструкцию и размеры, размыкает цепь, в которую оно включено, прерывая ток, если он превышает заданное значение в течение определенного времени. Предохранитель включает в себя все детали, образующие готовые изделия.
3.2. миниатюрный плавкий предохранитель (miniature fuse): Плавкий предохранитель, в котором используются миниатюрные плавкие вставки.
3.3. плавкая вставка (fuse-link): Часть плавкого предохранителя, содержащая плавкий элемент (элементы) и предназначенная для замены после срабатывания плавкого предохранителя.
3.4. плавкая вставка закрытого типа (enclosed fuse-link): Плавкая вставка, в которой плавкий элемент полностью заключен в корпус, в результате чего при срабатывании в пределах ее номинальных характеристик она не может вызвать никаких опасных внешних явлений (например, вследствие образования дуги, выделения газа или выбросов пламени или металлических частиц).
3.5. миниатюрная плавкая вставка (miniature fuse-link): Плавкая вставка закрытого типа, рассчитанная на номинальную отключающую способность не более 2 кА, один из основных размеров которой не превышает 10 мм.
Примечание. К основным размерам относятся длина, ширина, высота и диаметр.
3.6. субминиатюрная плавкая вставка (sub-miniature fuse-link): Миниатюрная плавкая вставка, ни один из основных размеров корпуса которой не превышает 10 мм.
Примечание. К основным размерам относятся длина, ширина, высота и диаметр.
3.7. универсальная модульная плавкая вставка (universal modular fuse-link): Миниатюрная плавкая вставка, предназначенная главным образом для прямого электрического подсоединения к печатным платам или другим токопроводящим подложкам, включающая в себя элементы, предназначенные для обеспечения определенной степени не взаимозаменяемости там, где это необходимо.
3.8. контакт плавкой вставки (fuse-link contact): Токопроводящая деталь плавкой вставки, предназначенная для соединения с контактом основания плавкого предохранителя или с контактом держателя плавкой вставки.
3.9. держатель плавкого предохранителя (fuse-holder): Узел, состоящий из основания плавкого предохранителя и держателя плавкой вставки.
3.10. основание (цоколь) плавкого предохранителя [fuse-base (fuse-mount)]: Несъемная деталь плавкого предохранителя, содержащая контакты и выводы для подсоединения к электрической цепи.
3.11. контакт основания (цоколя) плавкого предохранителя [fuse-base contact (fuse-mount contact)]: Токопроводящая деталь основания плавкого предохранителя, соединенная с выводом, предназначенным для соединения с контактом держателя плавкой вставки или с контактом плавкой вставки.
3.12. держатель плавкой вставки (fuse-carrier): Съемная часть плавкого предохранителя, предназначенная для установки плавкой вставки.
3.13. контакт держателя плавкой вставки (fuse-carrier contact): Токопроводящая деталь держателя плавкой вставки, предназначенная для соединения с контактом плавкой вставки и с контактом основания предохранителя.
3.14. плавкий элемент (fuse-element): Деталь плавкой вставки, предназначенная для расплавления при срабатывании плавкого предохранителя.
3.15. однородная партия (плавких вставок) [homogeneous series (of fuse-links)]: Партия, характеристики которой соответствуют следующим требованиям:
- корпуса имеют одинаковые размеры и изготовлены из одного материала одним методом;
- крышки или другие завершения оболочек корпуса имеют одинаковые размеры, изготовлены из одних материалов и присоединены или герметизированы одними методами;
