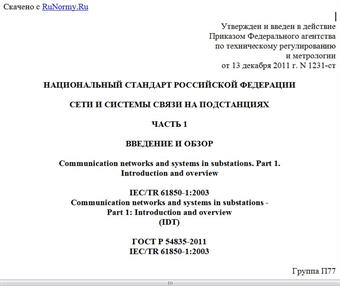

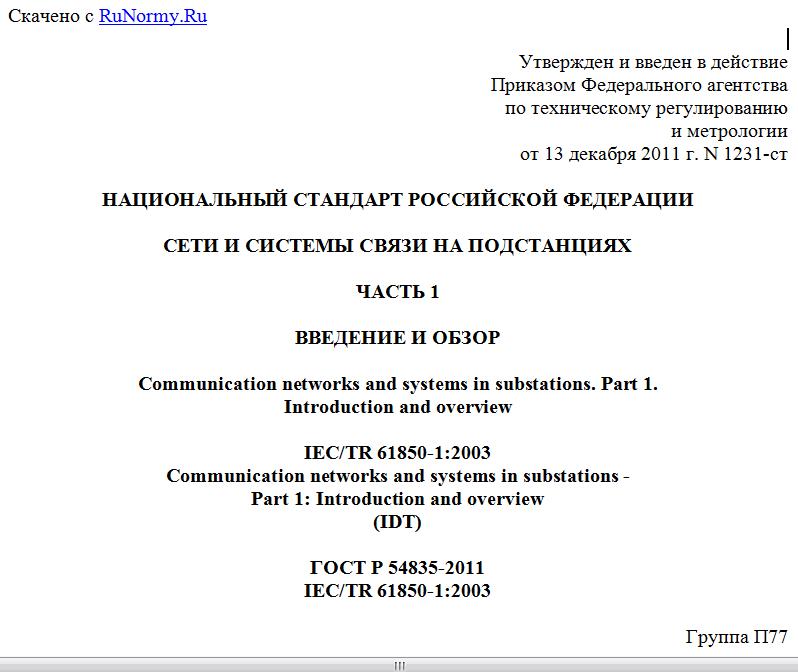

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1231-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТИ И СИСТЕМЫ СВЯЗИ НА ПОДСТАНЦИЯХ
ЧАСТЬ 1
ВВЕДЕНИЕ И ОБЗОР
Communication networks and systems in substations. Part 1.
Introduction and overview
IEC/TR 61850-1:2003
Communication networks and systems in substations -
Part 1: Introduction and overview
(IDT)
ГОСТ Р 54835-2011
IEC/TR 61850-1:2003
Группа П77
ОКС 33.200
ОКП 42 3200
Дата введения
1 сентября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-технический центр электроэнергетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 396 "Автоматика и телемеханика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1231-ст.
4. Настоящий стандарт идентичен международному документу IEC/TR 61850-1:2003 "Системы и сети связи на подстанциях. Часть 1. Введение и обзор" (IEC/TR 61850-1:2003 "Communication networks and systems in substations - Part 1: Introduction and overview").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Некоторые элементы настоящего стандарта могут быть предметом патентных прав.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Стандарты серии МЭК 61850 состоят из следующих частей под групповым заголовком, общим для всех стандартов серии, "Сети и системы связи на подстанциях":
- часть 1. Введение и обзор;
- часть 2. Словарь терминов;
- часть 3. Общие требования;
- часть 4. Управление системой и проектом;
- часть 5. Требования к связи для функций и моделей устройств;
- часть 6. Язык описания конфигурации для связи между интеллектуальными электронными устройствами на электрических подстанциях;
- часть 7-1. Базовая структура связи для подстанций и линейного оборудования. Принципы и модели;
- часть 7-2. Базовая структура связи для подстанций и линейного оборудования. Абстрактный интерфейс услуг связи (ACSI);
- часть 7-3. Базовая структура связи для подстанций и линейного оборудования. Классы общих данных;
- часть 7-4. Базовая структура связи для подстанций и линейного оборудования. Совместимые классы логических узлов и классы данных;
- часть 8-1. Специфическое отображение сервиса связи (SCSM). Схемы отображения на MMS (ИСО 9506-1 и ИСО 9506-2) и на ИСО/МЭК 8802-3;
- часть 9-1. Специфическое отображение сервиса связи (SCSM). Выборочные значения в пределах последовательного однонаправленного многоточечного канала связи типа "точка - точка";
- часть 9-2. Специфическое отображение сервиса связи (SCSM). Выборочные значения в соответствии с ИСО/МЭК 8802-3;
- часть 10. Проверка соответствия.
Настоящий стандарт представляет собой обзорную и вводную часть к стандартам серии МЭК 61850. Она включает в себя описание основополагающих принципов, подхода к разработке стандартов, содержания других частей, а также документов других организаций, имеющих отношение к данной теме.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт предназначен для применения к системам автоматизации подстанции (SA-системам). В нем приведено определение связи между интеллектуальными электронными устройствами (IED-устройствами) подстанции и сформулированы соответствующие системные требования.
Настоящий стандарт, входящий в состав комплекса стандартов, подготовленных на основе применения стандартов серии МЭК 61850, представляет собой обзорный и вводный стандарт данной серии. Настоящий стандарт содержит ссылки на другие части стандартов серии МЭК 61850, а также текст и рисунки из других частей указанной серии.
2. НОРМАТИВНЫЕ ССЫЛКИ
Приведенные ниже нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применяют только ту редакцию, на которую имеется ссылка. Для недатированных ссылок применяют последнее издание указанного нормативного документа (включая все поправки).
МЭК 60870-5-103:1997 Устройства и системы телемеханики. Часть 5-103. Протоколы передачи данных. Обобщающий стандарт по информационному взаимодействию оборудования защиты (IEC 60870-5-103:1997, Telecontrol equipment and systems - Part 5-103: Transmission protocols - Companion standard for the informative interface of protection equipment)
МЭК 61850-3 Сети и системы связи на подстанциях. Часть 3. Общие требования (IEC 61850-3, Communication networks and systems in substations - Part 3: General requirements)
МЭК 61850-5 Сети и системы связи на подстанциях. Часть 5. Требования к связи для функций и моделей устройств (IEC 61850-5, Communication networks and systems in substations - Part 5: Communication requirements for functions and device models)
МЭК 61850-7-1 Сети и системы связи на подстанциях. Часть 7-1. Базовая структура связи для подстанций и линейного оборудования. Принципы и модели (IEC 61850-7-1, Communication networks and systems in substations - Part 7-1: Basic communication structure for substation and feeder equipment - Principles and models)
МЭК 61850-7-2 Сети и системы связи на подстанциях. Часть 7-2. Базовая структура связи для подстанций и линейного оборудования. Абстрактный интерфейс услуг связи (ACSI) [IEC 61850-7-2, Communication networks and systems in substations - Part 7-2: Basic communication structure for substation and feeder equipment - Abstract communication service interface (ACSI)]
МЭК 61850-7-3 Сети и системы связи на подстанциях. Часть 7-3. Базовая структура связи для подстанций и линейного оборудования. Классы общих данных (IEC 61850-7-3, Communication networks and systems in substations - Part 7-3: Basic communication structure for substation and feeder equipment - Common data classes)
МЭК 61850-7-4 Сети и системы связи на подстанциях. Часть 7-4. Базовая структура связи для подстанций и линейного оборудования. Совместимые классы логических узлов и классы данных (IEC 61850-7-4, Communication networks and systems in substations - Part 7-4: Basic communication structure for substation and feeder equipment - Compatible logical node classes and data classes)
МЭК 9001:2001 Системы менеджмента качества. Требования (ISO 9001:2001, Quality management systems - Requirements)
3. ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Абстрактный интерфейс услуг связи; ACSI (abstract communication service interface; ACSI): виртуальный интерфейс с IED-устройством, обеспечивающий логическим устройствам, логическим узлам, данным, атрибутам данных и услугам связи абстрактные методы информационного моделирования, например соединение, доступ к переменным, незатребованную передачу данных, услуги по управлению устройством и по передаче файлов независимо от фактически применяемого стека связи и профилей.
3.1.2. Присоединение (bay): тесно связанные между собой участки, из которых состоит подстанция и которые имеют ряд общих функциональных возможностей. Примерами могут служить коммутационное оборудование между входящей или отходящей линией и сборной шиной, шинный соединитель со своим выключателем, разъединителями и заземляющими переключателями, трансформатор с собственным коммутационным оборудованием между двумя сборными шинами, представляющими собой два уровня напряжения. Принцип присоединения может быть применен к подстанции с полуторной схемой коммутации и подстанции с кольцевой схемой соединения шин, если выключатели со всем дополнительным оборудованием объединены в виртуальное присоединение. Подобные присоединения охватывают часть электрической сети, подлежащую защите, например, трансформатор или конец линии и органы управления его коммутационным оборудованием, которые имеют ряд общих связей, таких как взаимные блокировки или четко определенные последовательности операций. Определение таких участков подстанции важно для целей технического обслуживания и текущего ремонта (какие участки могут быть одновременно отключены с минимальными последствиями для остального оборудования подстанции) или для планов расширения (что необходимо добавить, если планируется подключение новой линии). Эти участки называют "присоединениями", управление ими может осуществляться устройствами под общим наименованием "контроллеры присоединений". Системы защиты называют "защитой присоединения". Уровень присоединения представляет собой дополнительный уровень управления, находящийся ниже общего подстанционного уровня.
3.1.3. Объект данных (data object): часть объекта логического узла, представляющая специфическую информацию, например, состояние или измерение. Применительно к объектно-ориентированному подходу объект данных представляет собой экземпляр класса данных. Объекты данных, как правило, используются в качестве объектов транзакций, т.е. как структуры данных.
3.1.4. Устройство (device): механизм или единица оборудования, имеющая специальное назначение или выполняющая определенную функцию, - например, выключатель, реле или вычислительное устройство подстанции.
[IEEE 100, 1996]
3.1.5. Функции (functions): задачи, выполняемые системой автоматизации подстанции, т.е. прикладными функциями. Как правило, эти функции обмениваются данными с другими функциями. Конкретный процесс зависит от задействованных функций. Функции выполняются IED-устройствами (физическими устройствами). Функции могут быть разделены на части, которые резидентно находятся в IED-устройствах, но сообщаются друг с другом (распределенная функция) и с частями других функций. Эти сообщающиеся части функции называют логическими узлами. В соответствии с настоящим стандартом декомпозиция функций или степень их
