Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 декабря 2011 г. N 716-ст

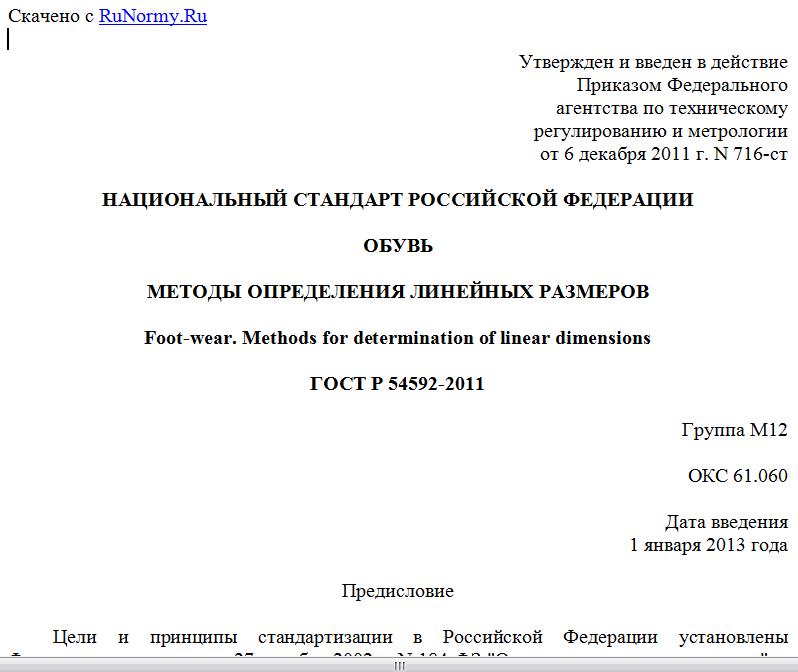

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБУВЬ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ЛИНЕЙНЫХ РАЗМЕРОВ
Foot-wear. Methods for determination of linear dimensions
ГОСТ Р 54592-2011
Группа М12
ОКС 61.060
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центральный научно-исследовательский институт кожевенно-обувной промышленности" (ОАО "ЦНИИКП").
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2011 г. N 716-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на обувь всех видов из кожи, текстильных, искусственных и синтетических материалов, а также комбинации из них и устанавливает методы определения линейных размеров обуви и ее деталей.
Настоящий стандарт предназначен для контроля технологических процессов и приемки готовой обуви.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 9289-78 Обувь. Правила приемки
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 15470-70 Фурнитура для изделий кожевенно-галантерейной, текстильно-галантерейной, обувной и швейной промышленности. Термины и определения
ГОСТ 17435-72 Линейки чертежные. Технические условия
ГОСТ 23251-83 Обувь. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 23251 и ГОСТ 15470.
4. Аппаратура
4.1. Для определения линейных размеров обуви, кроме толщин деталей обуви, применяют:
- линейку металлическую по ГОСТ 427, линейку чертежную по ГОСТ 17435 или масштабную ленту;
- штангенциркуль по ГОСТ 166.
4.2. Для измерения толщин деталей обуви применяют:
- толщиномер типа ТР по ГОСТ 11358 с пределом измерения не менее 0,25 мм, ценой деления индикатора 0,1 мм, измерительным усилием 4 Н, измерительными площадками диаметрами 10,00 и 30,00 мм;
- микрометр типа МЛ по ГОСТ 6507 с измерительным усилием от 3 до 7 Н, сферическими измерительными поверхностями.
4.3. Допускается применение других приборов и приспособлений, обеспечивающих соответствующую точность измерения.
5. Подготовка к испытаниям
Отбор образцов - по ГОСТ 9289.
6. Проведение испытаний
6.1. Измерение высоты обуви и ее деталей
6.1.1. Высоту сапог, сапожек, полусапог и полусапожек h (см. рисунок 1) измеряют по внешней наружной стороне голенища по вертикальной линии, проведенной от наивысшей точки голенища до подошвы или подложки.
Рисунок 1. Измерение высоты, длины и ширины сапог, сапожек,
полусапог и полусапожек
6.1.2. Высоту ботинок (см. рисунок 2) измеряют по внутренней стороне берца по средней вертикальной линии, проведенной от верхнего канта до подошвы или подложки.
Рисунок 2. Измерение высоты, длины, ширины ботинок
и их деталей
6.1.3. Высоту полуботинок и туфель h (см. рисунок 3) измеряют по вертикальной линии заднего шва от верхнего канта до подошвы или подложки.
Рисунок 3. Измерение высоты, длины полуботинок, туфель,
высоты каблука и приподнятости носочной части
6.1.4. В обуви с каблуком, прилегающим непосредственно к затяжной кромке заготовки, высоту обуви измеряют от наивысшей точки голенища или верхнего канта до каблука.
6.1.5. Высоту обуви на формованной подошве с бортиком и в обуви сандального, строчечно-клеевого, строчечно-литьевого, строчечно-допельного и строчечно-прессовой вулканизации методов крепления измеряют внутри обуви по средней вертикальной линии пяточной части от верхнего канта до стельки, в том числе вкладной, платформы, подложки или подошвы.
6.1.6. Высоту накладных задинок и круговых союзок (см. рисунок 2) измеряют по вертикальной линии заднего шва или средней линии пяточной части заготовки верха с деталями низа обуви, если пяточная часть соприкасается непосредственно с каблуком, а также до отогнутой части заготовки верха в обуви сандального метода крепления.
6.1.7. Высоту задника в обуви (см. рисунок 2), кроме сапог, измеряют по вертикальной линии заднего шва от линии соединения пяточной части с подошвой, подложкой, платформой или каблуком до верхней грани задника.
Высоту задника в сапогах измеряют в трех местах: по вертикальной линии заднего шва от подошвы или подложки до верхней горизонтальной строчки и в крыльях по вертикальной линии первой вертикальной строчки задника от подошвы или подложки до верхней горизонтальной строчки.
6.1.8. Высота каблука (см. рисунок 3) в готовой обуви определяется фасоном колодки, на которой изготовляется обувь, ее измеряют по вертикальной линии от центра пяточного закругления каблука до неходовой поверхности набойки.
6.1.9. Приподнятость носочной части (см. рисунок 3) определяется фасоном колодки и измеряется по вертикальной линии от ходовой части подошвы в носочной части до горизонтальной плоскости, на которой установлена обувь.
6.2. Измерение длины обуви и ее деталей
6.2.1. Длину обуви L (см. рисунки 1, 2, 3) измеряют по горизонтальной линии между крайними точками носочной и пяточной частей.
6.2.2. Длину подошвы в обуви измеряют на двух участках. Сначала измеряют длину подошвы под каблуком или длину фронтальной поверхности каблука (крокуля). Затем измеряют расстояние между точками от середины фронтальной поверхности каблука (крокуля) до наиболее удаленной точки подошвы в носочной части по осевой линии.
6.2.3. Длину союзки (см. рисунок 2) в обуви измеряют от линии соединения берцев (голенищ) с союзкой до края носка у подошвы по средней осевой линии обуви.
Длину союзки в обуви с накладным носком (см. рисунок 2) измеряют по средней линии обуви от точки ее пересечения с линией соединения носка с союзкой до точки ее пересечения с линией соединения союзки (голенища) с берцами.
6.2.4. Длину (глубину) выреза для резинки или застежки "молния" измеряют по вертикальной линии в середине резинки или застежки "молния" от верхнего края до нижнего.
6.2.5. Длину каблука или набойки l (см. рисунок 4) измеряют по осевой продольной линии от крайней точки пяточного закругления до линии, проходящей через крайние точки фронтальной поверхности каблука или набойки.
