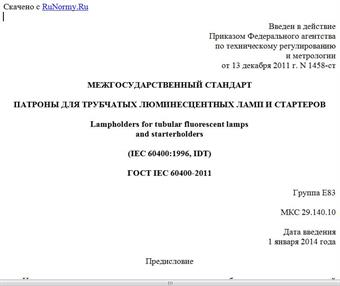

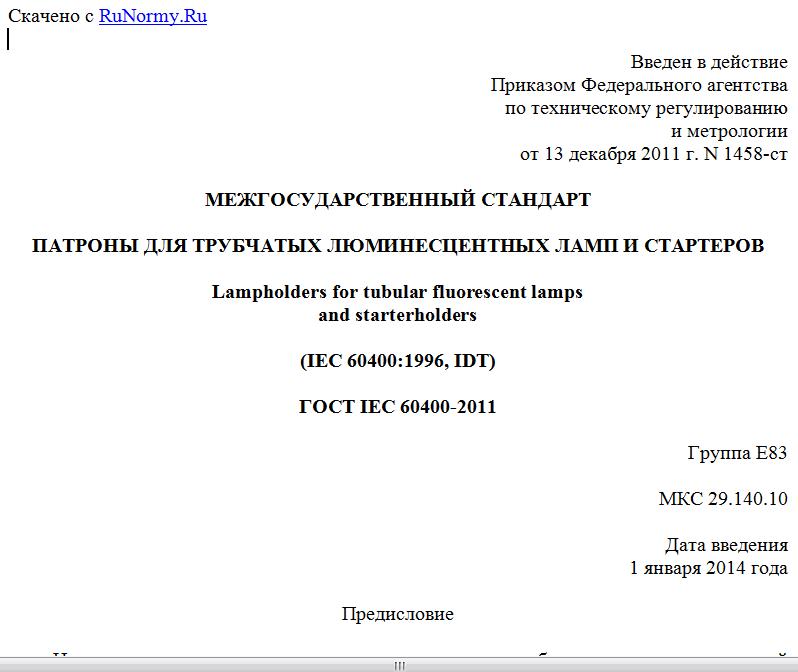

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1458-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПАТРОНЫ ДЛЯ ТРУБЧАТЫХ ЛЮМИНЕСЦЕНТНЫХ ЛАМП И СТАРТЕРОВ
Lampholders for tubular fluorescent lamps
and starterholders
(IEC 60400:1996, IDT)
ГОСТ IEC 60400-2011
Группа Е83
МКС 29.140.10
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2011 г. N 48).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1458-ст межгосударственный стандарт ГОСТ IEC 60400-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60400:1996 Lampholders for tubular fluorescent lamps and starterholders (Патроны для трубчатых люминесцентных ламп и стартеров), включая его изменения Amd 1:1997 и Amd 2:1997.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60400-99.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1 Общее
1.1. Область применения
Настоящий стандарт устанавливает размеры и технические требования к патронам для трубчатых люминесцентных ламп и стартеров, а также методы испытаний, которые должны использоваться для оценки безопасности применения и возможности вставления в них ламп и стартеров.
Стандарт распространяется на независимые и встраиваемые патроны для трубчатых люминесцентных ламп с цоколями, указанными в Приложении A, а также на независимые и встраиваемые патроны для стартеров в соответствии с IEC 60155, предназначенные для включения в сеть переменного тока с действующим значением рабочего напряжения не более 1000 В.
Настоящий стандарт также распространяется на патроны для одноцокольных трубчатых люминесцентных ламп, вмонтированных в наружный корпус с донышком, снабженным резьбой, аналогичной патронам с резьбой Эдисона (например, для ламп с цоколями G23 и G24). Такие патроны должны в дальнейшем испытываться в соответствии со следующими пунктами IEC 60238: 8.4 - 8.6, 9.3, 10.7, 11, 12.2, 12.5 - 12.7, 13, 15.3 - 15.5 и 15.9.
Патроны с круглой резьбой для абажурных колец должны соответствовать последнему изданию IEC 60399.
Стандарт, насколько возможно, распространяется на комбинации патронов для ламп и стартеров, на патроны для ламп и указанные комбинации, которые полностью или частично выполнены заодно со светильником, а также на патроны для ламп и стартеров, отличающихся от вышеуказанных, и на ламповые соединители.
Термин "патрон", используемый в стандарте, относится как к патронам для ламп, так и к патронам для стартеров.
В настоящем стандарте методы испытаний выделены курсивом.
1.2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
IEC 60061-1:1969 Lamp caps and holders together with gauges for the control of interchangeability and safety. Part 1. Lamp caps (Цоколи и патроны для электрических ламп и калибры для проверки их взаимозаменяемости и безопасности. Часть 1. Цоколи для электрических ламп)
IEC 60061-2:1969 Lamp caps and holders together with gauges for the control of interchangeability and safety. Part 2. Lampholders (Цоколи и патроны для электрических ламп и калибры для проверки их взаимозаменяемости и безопасности. Часть 2. Патроны для электрических ламп)
IEC 60061-3:1969 Lamp caps and holders together with gauges for the control of interchangeability and safety. Part 3: Gauges (Цоколи и патроны для электрических ламп и калибры для проверки их взаимозаменяемости и безопасности. Часть 3. Калибры)
IEC 60068-2-20:1979 Environmental testing. Part 2: Tests. Test T: Soldering (Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание T. Пайка)
IEC 60068-2-62:1991 Environmental testing - Part 2-75: Tests - Test Eh: Hammer tests (Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Eh. Маятниковая ударная установка)
IEC 60068-2-63:1991 Environmental testing - Part 2: Test methods - Test Eg: Impact, spring hammer. (Испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание Eg. Ударное пружинное устройство)
IEC 60081:1997 Double-capped fluorescent lamps - Performance specifications (Лампы люминесцентные двухцокольные. Эксплуатационные требования)
IEC 60112:1979 Method for determining the comparative and the proof tracking indices of solid insulating materials under moist conditions (Метод определения сравнительного и контрольного индексов трекинго-стойкости твердых электроизоляционных материалов во влажной среде)
IEC 60155:1993 Glow-starters for fluorescent lamps (Стартеры тлеющего разряда для люминесцентных ламп)
IEC 60238:1998 Edison screw lampholders (Патроны резьбовые для ламп)
IEC 60352-1:1983 Solderless connections - Part 1: Wrapped connections - General requirements, test methods and practical guidance (Соединения непаяные. Часть 1. Соединения скручиванием непаяные. Общие требования, методы испытаний и практическое руководство)
IEC 60399:1972 Standard sheets for barrel thread for E14 and E27 lampholders with shade holder ring (Стандартные листы на круглую резьбу для патронов Е14 и Е27 с абажурным кольцом)
IEC 60529:1989 Degrees of protection provided by enclosures (IP Code) (Степени защиты, обеспечиваемые оболочками (Код IP))
IEC 60598-1:1996 Luminaires - Part 1: General requirements and tests. (Светильники. Часть 1. Общие требования и методы испытаний)
IEC 60664-1:1992 Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests (Внутренняя изоляция для приборов низковольтных систем. Часть 1. Принципы, требования и испытания)
IEC 60695-2-1/0:1994 Fire hazard testing - Part 2: Test methods - Section 1/sheet 0: Glow-wire test methods - General (Испытания на пожаробезопасность. Часть 2. Методы испытаний. Раздел 1/лист 0. Метод испытания раскаленной проволокой. Общее)
IEC 60695-2-1/1:1994 Fire hazard testing - Part 2: Test methods - Section 1/sheet 1: Glow-wire end-product test and guidance (Испытания на пожаробезопасность. Часть 2. Методы испытаний. Раздел 1/лист 1. Испытание раскаленной проволокой конечного продукта и руководство)
IEC 61199:1993 Single-capped fluorescent lamps - Safety specifications (Лампы люминесцентные одноцокольные. Требования безопасности)
2 Определения
В настоящем стандарте используют следующие термины и определения:
2.1. Нормированное напряжение: максимальное рабочее напряжение, указанное изготовителем для конкретного типа патронов.
2.2. Рабочее напряжение: наибольшее действующее значение напряжения переменного тока, которое может быть приложено к изоляции патрона, без учета переходных процессов, при работе лампы или стартера в нормальном режиме или при отсутствии лампы или стартера.
2.3. Компенсированные патроны для линейных двухцокольных люминесцентных ламп: пара патронов, основания которых стационарно установлены в светильнике, при этом конструкция одного или обоих патронов предусматривает осевое перемещение контактной системы для компенсации допуска на длину лампы и обеспечивает с этой целью перемещение контактной системы при установке лампы.
Примечание. При сомнении достаточности осевого перемещения в патронах G5 и G13 рекомендуется провести проверку контактирования на установке, указанной на рисунке 3.
2.4. Некомпенсированные патроны для линейных двухцокольных люминесцентных ламп: пара патронов для стационарного монтажа, конструкция которых не предусматривает осевого перемещения контактной системы с целью компенсации допуска на длину лампы при ее установке.
2.5. Компенсированные после монтажа патроны для линейных двухцокольных люминесцентных ламп: пара патронов, конструкция которых не предусматривает осевого перемещения контактной системы, но после монтажа их в светильнике это осевое перемещение становится возможным.
Примечание. Такие патроны могут также использоваться и для жесткой установки.
2.6. Ламповый соединитель: комплект контактов, установленных на гибких проводах, обеспечивающий электрический контакт лампы без ее механического крепления.
2.7. Встраиваемый патрон: патрон, предназначенный для встраивания в светильник, дополнительный корпус и т.п.
2.7.1. Незащищенный патрон: встраиваемый патрон, конструкция которого требует дополнительных средств, например кожуха, для обеспечения соответствия требованиям настоящего стандарта по защите от поражения электрическим током.
2.7.2. Защищенный патрон: встраиваемый патрон, конструкция которого соответствует всем требованиям настоящего стандарта по защите от поражения
