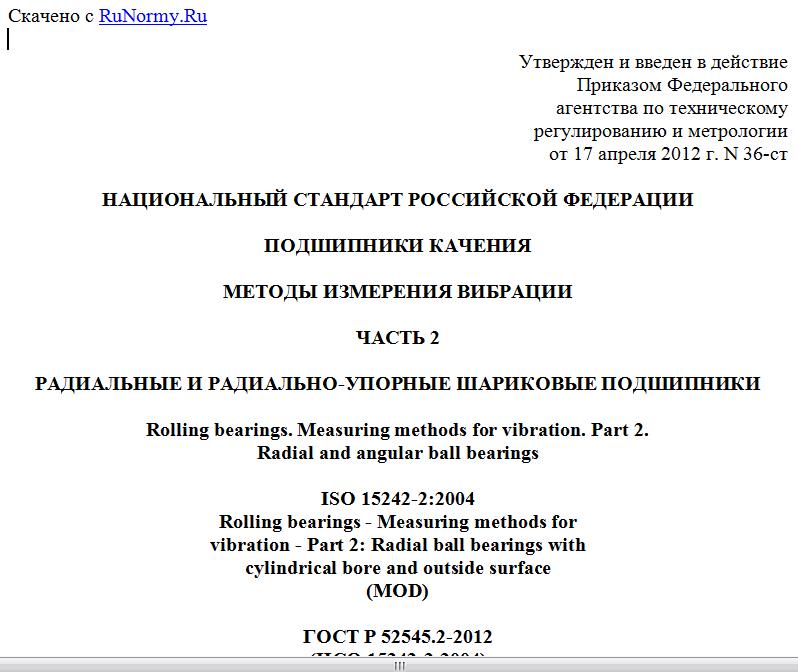

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 апреля 2012 г. N 36-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОДШИПНИКИ КАЧЕНИЯ
МЕТОДЫ ИЗМЕРЕНИЯ ВИБРАЦИИ
ЧАСТЬ 2
РАДИАЛЬНЫЕ И РАДИАЛЬНО-УПОРНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ
Rolling bearings. Measuring methods for vibration. Part 2.
Radial and angular ball bearings
ISO 15242-2:2004
Rolling bearings - Measuring methods for
vibration - Part 2: Radial ball bearings with
cylindrical bore and outside surface
(MOD)
ГОСТ Р 52545.2-2012
(ИСО 15242-2:2004)
Группа Г16
ОКС 21.100.20
ОКП 46 0000
Дата введения
1 июля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Инжиниринговый центр ЕПК" (ООО "ИЦ ЕПК") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 307 "Подшипники качения".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 апреля 2012 г. N 36-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 15242-2:2004 "Подшипники качения. Методы измерения вибрации. Часть 2. Радиальные и радиально-упорные шариковые подшипники с цилиндрическим отверстием и цилиндрической наружной поверхностью" (ISO 15242-2:2004 "Rolling bearings - Measuring methods for vibration - Part 2: Radial ball bearings with cylindrical bore and outside surface") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Изменения и/или технические поправки к указанному международному стандарту, принятые после его официальной публикации, внесены в текст настоящего стандарта и выделены двойной вертикальной линией, расположенной на полях напротив соответствующего текста, а обозначение и год принятия изменения (технической поправки) приведены в скобках после соответствующего текста.
Наименование настоящего стандарта изменено относительно наименования примененного международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (подпункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 15242-2.
Дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в 5.1.2, 5.1.3 и 6.5 и заключены в рамку из тонких линий. Информация с объяснением причин включения этих положений приведена в примечаниях к указанным структурным единицам.
С учетом требований национальной экономики по достижению большей достоверности и точности измерений был принят частотный диапазон измерения вибрации, более распространенный в национальной и международной практике, а также были введены требования по измерению октавных и третьоктавных спектров. В сноске таблицы 2 в связи с этим измене нижний предел частотного диапазона с 50 на 20 Гц, что выделено в тексте полужирным курсивом. 5.2.2 дополнен положениями по измерению октавных и третьоктавных спектров, которые выделены полужирным курсивом.
В 6.1.3.1 изменены требования к тонкости фильтрации масла. Абсолютная тонкость фильтрации 0,8 мкм изменена на номинальную тонкость фильтрации 6 мкм, что выделено полужирным курсивом. Значение абсолютной тонкости фильтрации 0,8 мкм, приведенное в примененном международном стандарте, является ошибочным.
Изменен 6.2, содержащий требования к окружающей среде, который выделен вертикальной полужирной линией, расположенной на полях текста. Вместо ссылки на три международных стандарта ИСО приведены конкретные допуски для параметров атмосферы.
Добавлено дополнительное Приложение ДА, в котором подробно изложен метод определения радиальных биений узла осевого нагружения по отношению к оси вращения шпинделя и приведения параметров соосности к позиции измеряемого подшипника, поскольку в примененном международном стандарте это изложено недостаточно полно.
Структура и нумерация структурных элементов не изменена, добавлена нумерация абзацев внутри структурных элементов.
Настоящий стандарт является второй частью стандарта под общим заголовком "Подшипники качения. Методы измерения вибрации", состоящего из следующих частей:
- Часть 1. Основные положения;
- Часть 2. Радиальные и радиально-упорные шариковые подшипники;
- Часть 3. Роликовые конические и радиальные сферические подшипники;
- Часть 4. Радиальные роликовые цилиндрические подшипники.
Все указанные части являются модифицированными по отношению к соответствующим частям международного стандарта ИСО 15242.
1. Область применения
Настоящий стандарт определяет методы измерения вибрации радиальных и радиально-упорных шариковых однорядных и двухрядных подшипников с углом контакта до 45° в установленных условиях измерения.
Настоящий стандарт распространяется на радиальные и радиально-упорные шариковые подшипники с цилиндрическим отверстием и цилиндрической наружной поверхностью, за исключением подшипников с канавками для ввода шариков и шариковых трехконтактных и четырехконтактных подшипников.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения
ГОСТ 12090-80 Частоты для акустических измерений. Предпочтительные ряды
ГОСТ 17479.4-87 Масла индустриальные. Классификация и обозначение
ГОСТ 24346-80 Вибрация. Термины и определения
ГОСТ 24347-80 Вибрация. Обозначения и единицы величин
ГОСТ 24955-81 Подшипники качения. Термины и определения
ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52545.1, ГОСТ 24346, ГОСТ 24347, ГОСТ 24955 и ГОСТ 25347.
4. Режим измерения
4.1. Частота вращения
4.1.1. Частота вращения, если не указано иного, должна быть (1800 об/мин) при допустимых отклонениях от минус 2% до плюс 1%.
4.1.2. Допускается применение других частот вращения и допусков по согласованию между изготовителем и потребителем. Например, для подшипников малого размерного диапазона, чтобы получить адекватный сигнал, допускается использовать более высокие частоты вращения [от 40 до (от 2400 до 3600 об/мин)]. Для подшипников большого размерного диапазона во избежание возможного разрушения шарика или дорожки качения допускается использовать более низкие частоты вращения [от 10 до (от 600 до 1200 об/мин)].
4.2. Осевая нагрузка
4.2.1. Нагрузка подшипника должна иметь осевое направление. Значения нагрузок указаны в таблице 1.
Таблица 1
Значения осевых нагрузок
Наружный диаметр подшипника, мм Осевая нагрузка, H
Радиальный шариковый и радиальный шариковый сферический однорядный и двухрядный подшипники Радиально-упорный шариковый однорядный и двухрядный подшипники с углом контакта
св. 10° до 23° включ. св. 23° до 45° включ.
Мин. Макс. Мин. Макс. Мин. Макс.
Св. 10 до 25 включ. 18 22 27 33 36 44
" 25 " 50 " 63 77 90 110 126 154
" 50 " 100 " 135 165 203 247 270 330
" 100 " 140 " 360 440 540 660 720 880
" 140 " 170 " 585 715 878 1072 1170 1430
