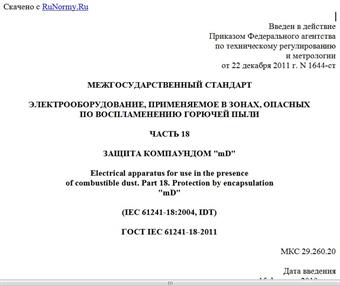

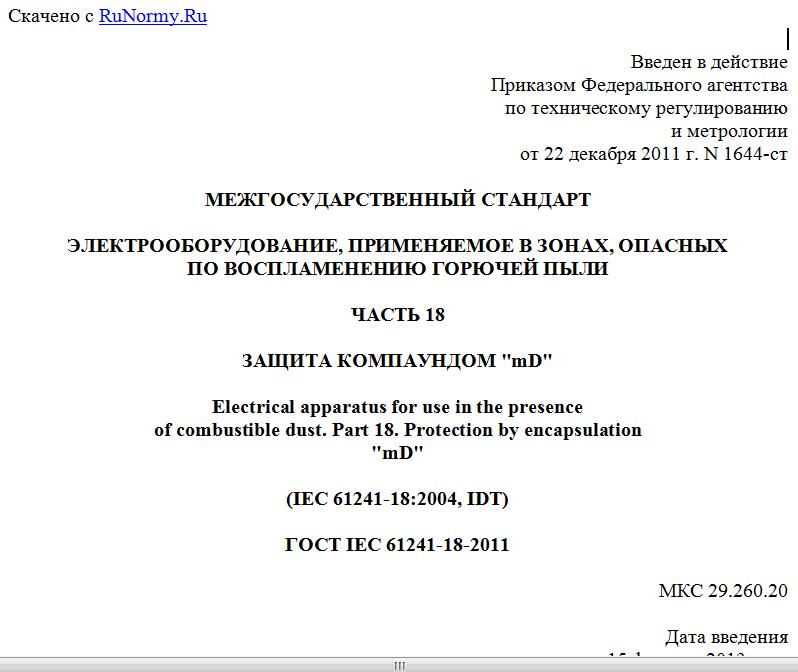

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 декабря 2011 г. N 1644-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ, ПРИМЕНЯЕМОЕ В ЗОНАХ, ОПАСНЫХ
ПО ВОСПЛАМЕНЕНИЮ ГОРЮЧЕЙ ПЫЛИ
ЧАСТЬ 18
ЗАЩИТА КОМПАУНДОМ "mD"
Electrical apparatus for use in the presence
of combustible dust. Part 18. Protection by encapsulation
"mD"
(IEC 61241-18:2004, IDT)
ГОСТ IEC 61241-18-2011
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт) (ТК 403).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1644-ст межгосударственный стандарт ГОСТ IEC 61241-18-2011 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 61241-18:2004 Electrical apparatus for use in the presence of combustible dust - Part 18: Protection by encapsulation "mD" (Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 18. Защита компаундом "mD").
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61241-18-2009.
Перевод с английского языка (en).
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Введение
часть пыли, генерируемой, перерабатываемой, используемой и присутствующей в воздухе, является горючей. После воспламенения пыль горит быстро и имеет высокую степень взрывоопасности при соответствующей концентрации в воздухе. Часто возникает необходимость использовать электрооборудование в местах, опасных по воспламенению горючих веществ, и тогда должны быть приняты необходимые меры предосторожности, чтобы в достаточной мере гарантировать снижение вероятности воспламенения окружающей среды. В электрооборудовании источниками потенциального воспламенения являются электрические дуги, искровой разряд, раскаленные поверхности и разряды при трении.
Зоны, где пыль, летучие частицы и волокна в воздухе содержатся в опасных количествах, считают взрывоопасными и подразделяют на три класса в соответствии с уровнем риска.
Как правило, безопасность от взрыва горючей пыли обеспечивают двумя способами. Первый способ заключается в том, что электрооборудование располагают вне взрывоопасной зоны, второй - в том, что электрооборудование конструируют, устанавливают и поддерживают в соответствии с требованиями безопасности для области, в которой это электрооборудование должно быть размещено.
Горючая пыль может воспламеняться от электрооборудования в следующих случаях:
- если температура поверхности оборудования выше минимальной температуры воспламенения присутствующей пыли. Температура, при которой пыль воспламеняется, зависит от свойств пыли, от того, где пыль находится - в облаке или в слоях, от плотности слоя и размеров источника температуры;
- при образовании дуги или искр электрических частей (проводников, контактов, переключателей, щеточек и т.д.);
- при накоплении электростатического заряда;
- при электромагнитном излучении;
- при механическом искрении или искрении при трении, накаливании.
Во избежание опасности воспламенения необходимо, чтобы:
- температура поверхностей, на которых присутствует пыль или которые должны находиться во взаимодействии с облаком пыли, была ниже температурного ограничения, определенного настоящим стандартом;
- электрические искрящие элементы или части, имеющие температуру выше температурного ограничения, определенного в IEC 61241-14, находились в оболочке, предотвращающей доступ пыли;
- мощность электрических цепей была ограничена так, что позволило бы избежать электрических дуг, искрения или повышения температуры, приводящего к воспламенению горючей пыли;
- отсутствовали любые другие источники воспламенения.
Соответствие настоящему стандарту обеспечит требуемый уровень безопасности при условии, что электрооборудование эксплуатируют согласно заданным характеристикам, устанавливают и поддерживают, соблюдая правила эксплуатации или требования, например защиты от перегрузок тока, внутренних коротких замыканий и прочих нежелательных явлений.
Важно, чтобы значения параметров и длительность воздействия нежелательных факторов были такими, которые не могут привести к повреждениям. Для защиты от взрыва горючей пыли применяют несколько методов. Настоящий стандарт описывает характеристики и методики применения данных методов. Для безопасного использования электрооборудования в зонах, опасных по воспламенению горючей пыли, необходимо, чтобы эти характеристики и методики были соблюдены.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Требования настоящего стандарта предназначены для применения в сочетании с требованиями IEC 61241-0 к электрооборудованию с защитой компаундом и ограничением температуры поверхности, если не обусловлено иное.
Требования настоящего стандарта распространяются на электрооборудование с взрывозащитой вида "mD" и ограничением температуры поверхности, предназначенное для применения в зонах, где горючая пыль может присутствовать в количестве, достаточном для возникновения риска возгорания или взрыва. Настоящий стандарт содержит требования к конструированию и испытанию электрооборудования, его частей и Ex-компонентов номинальным напряжением не более 10 кВ.
Примечание 1. Значение действительного рабочего напряжения может превысить значение номинального напряжения, указанного выше, не более чем на 10%.
Примечание 2. Стандарт IEC 61241-14 "Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 14. Выбор и установка" содержит руководство по выбору и установке оборудования. Дополнительные требования других стандартов также могут распространяться на оборудование, относящееся к области применения настоящего стандарта.
Для применения электрооборудования в средах, содержащих взрывоопасный газ или/и горючую пыль, требуются дополнительные способы защиты.
Требования настоящего стандарта не распространяются на взрывоопасную пыль, не требующую наличия атмосферного кислорода в процессе горения, или на пирофорные вещества.
Требования настоящего стандарта не распространяются на электрооборудование, предназначенное для работы в подземных выработках шахт, а также на поверхности шахт, опасных по метану и/или горючей пыли. Требования настоящего стандарта не распространяются на возможные последствия эмиссии легковоспламеняющегося или токсичного газа из пыли.
Настоящий стандарт не включает в себя требования к взрывозащите других видов и содержит только требования к защите компаундом.
2. НОРМАТИВНЫЕ ССЫЛКИ
Следующие документы, на которые приведены ссылки, обязательны при использовании настоящего стандарта. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание указанного документа (со всеми поправками).
IEC 60079-7:2001 Electrical apparatus for explosive gas atmospheres - Part 7: Increased safety "e" (Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита "e")
IEC 60079-11:1999 Electrical apparatus for explosive gas atmospheres - Part 11: Intrinsic safety "i" (Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная цепь "i")
IEC 60086-1 Primary batteries - Part 1: General (Первичные батареи. Часть 1. Общие положения)
IEC 60127 (All parts) Miniature fuses ((Все части) Предохранители плавкие миниатюрные))
IEC 60243-1 Electrical strength of insulating materials - Test methods - Part 1: Tests at power frequencies (Материалы твердые изоляционные. Методы определения электрической прочности. Часть 1. Испытания на промышленных частотах)
IEC 60285 Alkaline secondary cells and batteries - Sealed nickel-cadmium cylindrical rechargeable single cells (Аккумуляторы и батареи щелочные. Герметичные никель-кадмиевые цилиндрические перезаряжаемые одинарные аккумуляторы <*>)
--------------------------------
<*> Отменен и заменен стандартом IEC 61951-1:2003.
IEC 60622 Secondary cells and batteries containing alkaline or other non-acid electrolytes - Sealed nickel-cadmium prismatic rechargeable single cells (Вторичные
