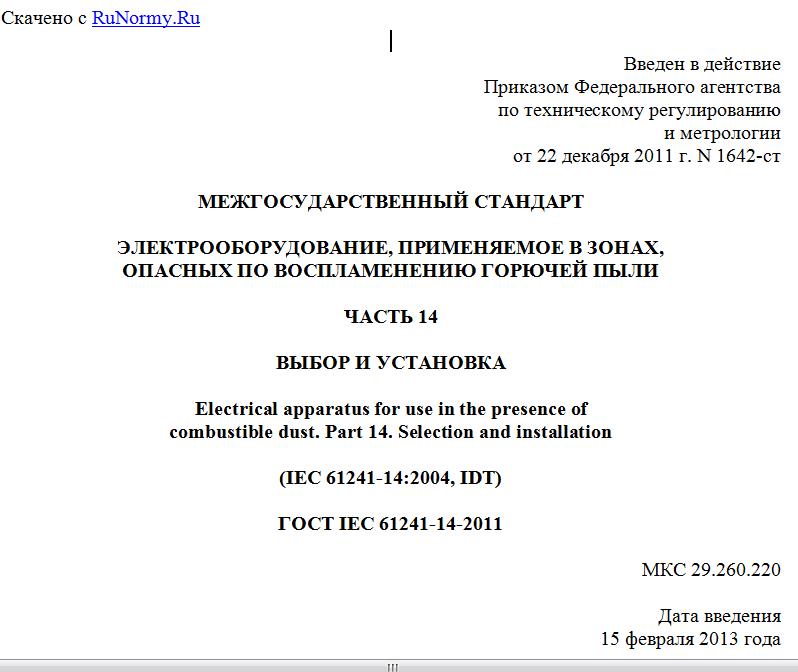

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 декабря 2011 г. N 1642-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ, ПРИМЕНЯЕМОЕ В ЗОНАХ,
ОПАСНЫХ ПО ВОСПЛАМЕНЕНИЮ ГОРЮЧЕЙ ПЫЛИ
ЧАСТЬ 14
ВЫБОР И УСТАНОВКА
Electrical apparatus for use in the presence of
combustible dust. Part 14. Selection and installation
(IEC 61241-14:2004, IDT)
ГОСТ IEC 61241-14-2011
МКС 29.260.220
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1642-ст межгосударственный стандарт ГОСТ IEC 61241-14-2011 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 61241-14:2004 Electrical apparatus for use in the presence of combustible dust - Part 14: Selection and installation (Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 14: Выбор и установка).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61241-14-2008.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт содержит полный аутентичный текст первого издания международного стандарта IEC 61241-14:2004, включенного в международную систему сертификации МЭК Ex и европейскую систему сертификации на основе директивы 94/9 ЕС; его требования полностью отвечают потребностям экономики стран СНГ.
Настоящий стандарт является одним из комплекса стандартов по видам взрывозащиты для электрооборудования, применяемого во взрывоопасных средах.
Стандарт предназначен для нормативного обеспечения обязательной сертификации и испытаний.
часть пыли, генерируемой, перерабатываемой, используемой и хранящейся, является горючей. После воспламенения пыль горит быстро и имеет высокую степень взрывоопасности при соответствующей концентрации в воздухе. При необходимости использования электрооборудования в местах, опасных по воспламенению горючей смеси, должны быть приняты необходимые меры предосторожности, в достаточной мере гарантирующие снижение вероятности воспламенения окружающего пространства. В электрооборудовании источниками потенциального воспламенения являются электрические дуги, искровой разряд, раскаленные поверхности и разряды при трении.
Зоны, где пыль, летучие частицы и волокна в воздухе содержатся в опасных количествах, классифицируют как взрывоопасные и делят на три класса в зависимости от уровня риска.
Обычно безопасность от взрыва горючей пыли обеспечивают двумя способами. Первый способ заключается в том, что электрооборудование располагают вне взрывоопасной зоны, второй - в том, что электрооборудование конструируют, устанавливают и поддерживают в соответствии с требованиями безопасности для области, в которой это электрооборудование должно быть размещено.
Горючая пыль может воспламеняться от электрооборудования в следующих случаях:
- температура поверхности оборудования выше минимальной температуры воспламенения присутствующей пыли. Температура, при которой пыль воспламеняется, зависит от ее свойств, от того, где пыль находится, - в облаке или в слоях, от плотности слоя и размеров источника температуры;
- образование дуги или искр электрических частей (проводников, контактов, переключателей, щеток и т.д.);
- накопление электростатического заряда;
- электромагнитное излучение;
- механическое искрение или искрение при трении, накаливание.
Во избежание опасности воспламенения необходимо, чтобы:
- температура поверхностей, на которых присутствует пыль, или которые должны быть во взаимодействии с облаком пыли, удерживалась ниже температурного ограничения, определенного настоящим стандартом;
- электрические искрящие элементы или части, имеющие температуру выше температурного ограничения, определенного в настоящем стандарте:
находились в оболочке, предотвращающей доступ пыли, или
мощность электрических цепей была ограничена так, что позволило бы избежать электрических дуг, искрения или температур, приводящих к воспламенению горючей пыли;
- отсутствовали любые другие источники воспламенения.
Соответствие настоящему стандарту обеспечит требуемый уровень безопасности при условии, что электрооборудование эксплуатируют в соответствии с заданными характеристиками, устанавливают и поддерживают в соответствии с правилами эксплуатации или требованиями, например защиты от перегрузок тока, внутренних коротких замыканий и прочих нежелательных явлений.
Важно, чтобы параметры и длительность воздействия нежелательных явлений были ограничены значениями, которые не могут привести к повреждениям. Для защиты от взрыва горючей пыли применяют несколько методов. Настоящий стандарт описывает характеристики и методики их применения. Для безопасного использования электрооборудования в зонах, опасных по воспламенению горючей пыли, важно, чтобы эти характеристики и методики соблюдались.
В настоящем стандарте определены два требования, требование A и B, только для защиты вида "tD", которые предназначены для обеспечения соответствующего уровня взрывозащиты.
Данные требования широко применяют. Данные требования не следует путать с требованиями к оборудованию или требованиями к выбору и/или установке. Принятая методика для данных требований отличается главным образом следующим:
Требование A Требование B
Принято в качестве обязательного требования Принято в качестве обязательного и предписывающего требования
Максимальную температуру поверхности определяют для слоя пыли толщиной 5 мм и в соответствии с правилами установки должен быть обеспечен запас в 75 °C между температурой поверхности и температурой воспламенения данной пыли Максимальную температуру поверхности определяют для слоя пыли толщиной 12,5 мм и в правилах установки указан запас в 25 °C между температурой поверхности и температурой воспламенения данной пыли
Для обеспечения соответствующей защиты от попадания пыли внутрь используют эластичные прокладки на соединениях и резиновые прокладки на вращающихся или подвижных валах или валиках управления. Попадание пыли определяют по коду IP согласно IEC 60529 Для обеспечения соответствующей защиты от попадания пыли внутрь используют заданные значения ширины и зазоров между плоскостями соединений, а для валов и валиков управления используют указанные значения длин и диаметральных зазоров между подвижными и неподвижными частями. Попадание пыли определяют путем проведения испытания цикла нагрева
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает общие требования, дополняющие требования к основной электробезопасности, по выбору и установке электрооборудования, приборов и связанного электрооборудования для обеспечения безопасного использования в областях с возможным содержанием горючей пыли, опасной по ее воспламенению.
Примечание. Стандарты серии IEC 61241 устанавливают общие требования к проектированию, конструированию и испытаниям. Электрооборудование также должно соответствовать дополнительным требованиям других стандартов.
Применение электрооборудования в атмосфере, которая может содержать взрывоопасный газ, а также горючую смесь, вместе или отдельно, требует дополнительной защиты. Настоящий стандарт не определяет требования безопасности, кроме тех, которые непосредственно относятся к вероятности взрыва горючей пыли.
Настоящий стандарт распространяется на несколько видов защиты, которые защищают либо от проникновения пыли либо имеют незначительное количество энергии, чтобы вызвать взрыв, и обеспечивают ограничение температуры поверхности.
Настоящий стандарт применяют в тех случаях, когда горючие волокна или летучие частицы могут привести к возникновению опасности.
Если электрооборудование используют при других окружающих условиях, например при возможном попадании воды и появлении коррозии, то должны быть применены дополнительные меры защиты. Используемый метод не должен нарушать целостность оболочки. Требования настоящего стандарта распространяются только на использование электрооборудования в нормальных или близких к нормальным атмосферных условиях. При других условиях могут понадобиться дополнительные меры безопасности. Например, большинство горючих веществ и веществ, которые обычно рассматривают как негорючие, могут гореть в условиях повышенного содержания кислорода. При использовании электрооборудования в условиях высокой температуры и давления также должны использоваться другие меры безопасности, на которые действие настоящего стандарта не распространяется.
Требования настоящего стандарта не распространяются на взрывоопасную пыль, не требующую наличия атмосферного кислорода в процессе горения, или для пирофорных веществ.
