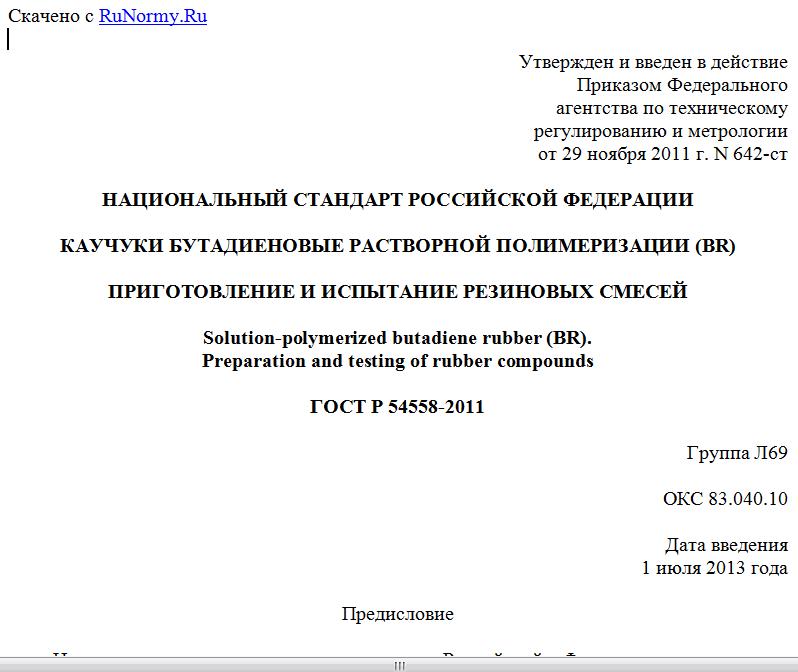

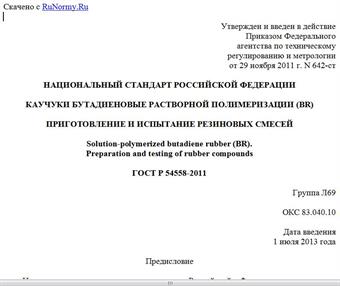

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2011 г. N 642-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАУЧУКИ БУТАДИЕНОВЫЕ РАСТВОРНОЙ ПОЛИМЕРИЗАЦИИ (BR)
ПРИГОТОВЛЕНИЕ И ИСПЫТАНИЕ РЕЗИНОВЫХ СМЕСЕЙ
Solution-polymerized butadiene rubber (BR).
Preparation and testing of rubber compounds
ГОСТ Р 54558-2011
Группа Л69
ОКС 83.040.10
Дата введения
1 июля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, выполненного Федеральным государственным унитарным предприятием "Научно-исследовательский институт синтетического каучука" (ФГУП "НИИСК").
2. Внесен Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2011 г. N 642-ст.
4. Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д 3189-2006 "Стандартные методы испытаний каучуков. Полибутадиеновые каучуки растворной полимеризации (BR)" [ASTM D 3189-2006 "Standard test methods for rubber - Evaluation of solution BR (polybutadiene rubber)"]. При этом дополнительные слова, фразы, ссылки, примечания, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены в тексте курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов международным стандартам и стандартам АСТМ, использованным в качестве ссылочных в примененном стандарте, приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает стандартные рецепты, ингредиенты, режимы смешения и методы испытаний резиновых смесей и вулканизатов, используемые для оценки бутадиеновых каучуков (BR), полученных полимеризацией в растворе.
1.2. В настоящем стандарте не установлены все вопросы обеспечения безопасности, связанные с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил безопасности и охраны здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ Р 54547-2011 Смеси резиновые. Определение вулканизационных характеристик с использованием безроторных реометров
ГОСТ Р 54549-2011 Каучуки синтетические. Отбор проб
ГОСТ Р 54552-2011 Каучуки и резиновые смеси. Определение вязкости, релаксации напряжения и характеристик подвулканизации с использованием вискозиметра Муни
ГОСТ Р 54553-2011 Резина и термопластичные эластомеры. Определение упругопрочностных свойств при растяжении
ГОСТ Р 54554-2011 Смеси резиновые стандартные. Материалы, оборудование, методы смешения и приготовления вулканизованных пластин
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Назначение и применение методов испытаний
3.1. Настоящие методы испытаний предназначены в основном для арбитражных целей, но могут быть использованы для контроля качества каучуков. Они также могут быть использованы в исследовательских работах и разработках для сравнения различных образцов каучуков в стандартном рецепте.
3.2. Приведенные в настоящем стандарте методы испытаний могут быть использованы также для оценки каучука покупателем.
4. Стандартный рецепт для испытаний
4.1. Стандартный рецепт приведен в таблице 1.
Таблица 1
Стандартный рецепт
Наименование Номер SRM/IRM по NIST Массовая часть
Бутадиеновый каучук (BR) - 100,00
Оксид цинка <a> 3,00
Сера <a> 1,50
Стеариновая кислота <a> 2,00
Очередная партия промышленного контрольного технического углерода <a> 60,00
TBBS <b> <a> 0,90
Нефтяное масло типа 103 по АСТМ <c> <a> 15,00
Всего 182,40
Коэффициент загрузки при смешении на вальцах <d> 4,00
Коэффициент загрузки при смешении в закрытом резиносмесителе <d>, <e> 7,13
Коэффициент загрузки при смешении в закрытом микросмесителе <d>, <e>:
- с головкой кулачкового типа <e> 0,40
- с головкой типа Бенбери <e> 0,34
<a> Используют очередную партию стандартного ингредиента SRM/IRM.
<b> N-Трет-бутил-2-бензотиазолсульфенамид.
<c> Вязкость равна (16,8 +/- 1,2) мм2/с при температуре 100 °C, определена в соответствии с [1] и [2]. Гравитационно-вязкостная константа равна (0,889 +/- 0,002), определена в соответствии с [3].
<d> При смешении на вальцах и в закрытом резиносмесителе взвешивают каучук, технический углерод и масло с точностью до 1,0 г, серу и ускорители вулканизации - с точностью до 0,02 г, все остальные ингредиенты рецепта - с точностью до 0,1 г. Для приготовления смеси в закрытом микросмесителе взвешивают каучук и смесь ингредиентов с точностью до 0,01 г. Отдельно вводимые ингредиенты, если их вводят порознь, взвешивают с точностью до 0,001 г.
<e> При смешении в закрытом микросмесителе рекомендуется готовить смесь ингредиентов, кроме технического углерода и масла, для большей точности взвешивания материалов. Смешивают пропорциональные массы каждого ингредиента в смесителе для сухих порошков, например в биконическом или V-образном смесителе. Для смешения небольших количеств ингредиентов допускается использовать ступку и пестик. Допускается использовать отечественные контрольные ингредиенты, аттестованные в качестве стандартных. При разногласиях используют стандартные ингредиенты SRM/IRM.
5. Отбор и подготовка проб
5.1. Отбор и подготовку проб проводят в соответствии с ГОСТ Р 54549.
6. Методы смешения
6.1. Применяют четыре метода смешения:
6.1.1. Метод A - Двухстадийное смешение в закрытом резиносмесителе.
6.1.2. Метод B - Смешение в закрытом резиносмесителе на начальной стадии и на вальцах на завершающей.
6.1.3. Метод C - Смешение на вальцах.
6.1.4. Метод D - Смешение в закрытом микросмесителе.
Примечания
1. Смесь может быть приготовлена или на вальцах, или в закрытом резиносмесителе, или в закрытом микросмесителе. При разных методах смешения могут быть получены несколько отличающиеся результаты.
2. Так как использование вальцов для бутадиенового каучука растворной полимеризации более сложное, чем для других полимеров, рекомендуется использовать один из методов с применением закрытого резиносмесителя (метод A, B или D). Вальцы (метод испытания C) могут быть использованы, если достигается хорошее распределение технического углерода в смеси.
6.2. Метод A - Двухстадийное смешение в закрытом резиносмесителе (см. таблицы 2 и 3)
Таблица 2
Начальная стадия смешения в закрытом резиносмесителе
Для просмотра документа целиком скачайте его >>>
