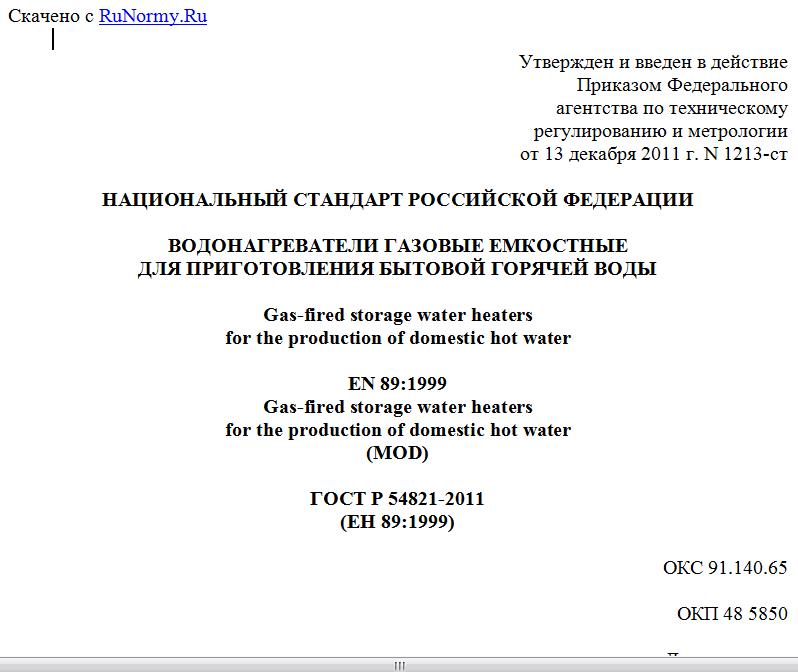

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1213-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОДОНАГРЕВАТЕЛИ ГАЗОВЫЕ ЕМКОСТНЫЕ
ДЛЯ ПРИГОТОВЛЕНИЯ БЫТОВОЙ ГОРЯЧЕЙ ВОДЫ
Gas-fired storage water heaters
for the production of domestic hot water
EN 89:1999
Gas-fired storage water heaters
for the production of domestic hot water
(MOD)
ГОСТ Р 54821-2011
(ЕН 89:1999)
ОКС 91.140.65
ОКП 48 5850
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "Сертификационно-испытательный центр электротехнических изделий и газового оборудования" (ООО "СИЦ ЭТИГАЗ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1213-ст.
4. Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту ЕН 89:1999 "Водонагреватели газовые емкостные для приготовления бытовой горячей воды" (EN 89:1999 "Gas-fired storage water heaters for the production of domestic hot water") путем изменения отдельных фраз (слов, значений показателей, ссылок), все изменения выделены в тексте курсивом.
В Приложении ДА приведены сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте.
В Приложении ДБ приведены сведения о соответствии пунктов настоящего стандарта требованиям Технического регламента "О безопасности аппаратов, работающих на газообразном топливе", утвержденного Постановлением Правительства Российской Федерации от 11 февраля 2010 г. N 65.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт включает технические условия, требования и методы испытаний, касающиеся изготовления, безопасности, пригодности к использованию по назначению и рационального использования энергии, охраны окружающей среды, а также классификацию и маркировку накопительных газовых водонагревателей для приготовления горячей воды бытового назначения, далее в документе именуемых "аппараты".
Настоящий стандарт распространяется на аппараты:
- типов , , , , , , , , , , , , , и ;
- оснащенные атмосферными горелками;
- которые используют один или более горючих газов, соответствующих трем семействам газов и давлениям, указанным в [1];
- для которых номинальная тепловая мощность (исходя из низшей теплоты сгорания) не превышает 150 кВт;
- в которых используется или не используется теплота конденсации водяных паров в продуктах сгорания;
- аппараты, работающие под давлением в водопроводной сети или с открытым контуром.
Настоящий стандарт не распространяется на:
- аппараты, оснащенные вентилятором в контуре продуктов сгорания;
- аппараты, предназначенные для подсоединения к механическим средствам отвода продуктов сгорания;
- аппараты, выполняющие двойную функцию нагрева пространства и нагрева воды, используемой в качестве горячей воды бытового назначения;
- аппараты с датчиком тяги на выходе продуктов сгорания иной конструкции, чем для аппаратов типа ;
- аппараты типа B с электрическим устройством закрытия отверстия выхода продуктов сгорания, установленным за теплообменником, и которое является неотъемлемой частью аппарата.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51842-2001 Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 51843-2001 Устройства контроля пламени для газовых аппаратов, термоэлектрические устройства контроля пламени. Общие технические требования и методы испытаний
ГОСТ Р 51982-2002 Регуляторы давления для газовых аппаратов с давлением на входе до 20 кПа. Общие технические требования и методы испытаний
ГОСТ Р 51983-2002 Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 52219-2004 (ЕН 298:1993) Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 52161.2.14-2005 (МЭК 60335-2-14:2002) Безопасность бытовых и аналогичных электрических приборов. Часть 2.14. Частные требования для кухонных машин
ГОСТ Р 52318-2005 Трубы медные круглого сечения для воды и газа. Технические условия
ГОСТ Р МЭК 60730-1-2002 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний
ГОСТ 7.67-2003 (ИСО 3166-1:1997) Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран
ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12816-80 Фланцы арматуры, соединительных частей и трубопроводов на Py от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Общие технические требования
ГОСТ 12817-80 Фланцы литые из серого чугуна на Py от 0,1 до 1,6 МПа (от 1 до 16 кгс/см кв.). Конструкция и размеры
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 19424-97 Сплавы цинковые литейные в чушках. Технические условия
ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27570.0-87 (МЭК 335-1-76) Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочного стандарта в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Водонагреватель
3.1.1. Накопительный водонагреватель (storage water heater): аппарат, нагревающий и сохраняющий количество воды, содержащееся в резервуаре при заданной температуре, и имеющий источник нагрева, расположенный внутри резервуара.
3.1.2. Накопительный водонагреватель с фиксированной температурой (fixed temperature storage water heater): аппарат, оснащенный нерегулируемым термостатом, который контролирует температуру воды в соответствии с заданным значением.
3.1.3. Накопительный водонагреватель с регулируемой температурой (adjustable temperature storage water heater): аппарат, оснащенный термостатом, контролирующим температуру воды, при этом заданное значение для этого устройства является регулируемым между двумя величинами, одна из которых является минимальной, а другая - максимальной.
3.1.4. Открытый накопительный водонагреватель (open storage water heater): аппарат с вентиляционным отверстием, сообщенным с атмосферой.
3.1.5. Закрытый накопительный водонагреватель (closed storage water heater): аппарат, не имеющий вентиляционного отверстия, сообщенного с атмосферой.
3.1.6. Накопительный водонагреватель конденсационного типа (condensing storage water heater): аппарат, в котором при нормальных условиях эксплуатации и для определенных рабочих температур водяной пар продуктов сгорания частично конденсируется для использования скрытой теплоты парообразования при получении тепла.
3.2. Характеристики источников газа и электрической энергии
3.2.1. Стандартные условия (reference conditions): сухой газ при температуре 15 °C, при абсолютном давлении 1013,25 мбар.
3.2.2. Испытательные газы (test gases): газы (эталонные и предельные), предназначенные для проверки эксплуатационных характеристик приборов.
3.2.2.1. Эталонные газы (reference gas): испытательные газы с заданным химическим составом, которые по своим параметрам соответствуют наиболее распространенным в практике газоснабжения газам, на применение которых рассчитан прибор.
3.2.2.1. Предельные газы (limit gases): испытательные газы с заданным химическим составом, которые по своим характеристикам соответствуют предельным значениям параметров газов, применяемых в газоснабжении.
3.2.3. Теплота сгорания газа (calorific value) H, МДж/м3 (МДж/кг): количество тепла, выделяющееся при полном сгорании единицы объема (массы) газа:
высшая теплота сгорания газа : количество тепла, выделяющееся при полном сгорании единицы массы (объема) сухого газа, с учетом теплоты конденсации водяных паров.
низшая теплота сгорания газа : количество тепла, выделяющееся при полном сгорании единицы массы (объема) сухого газа, без учета теплоты конденсации водяных паров.
Примечание. Теплоту сгорания газа при условиях испытаний пересчитывают на стандартные условия.
