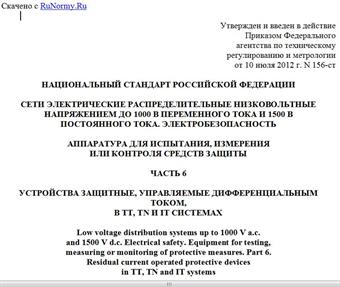

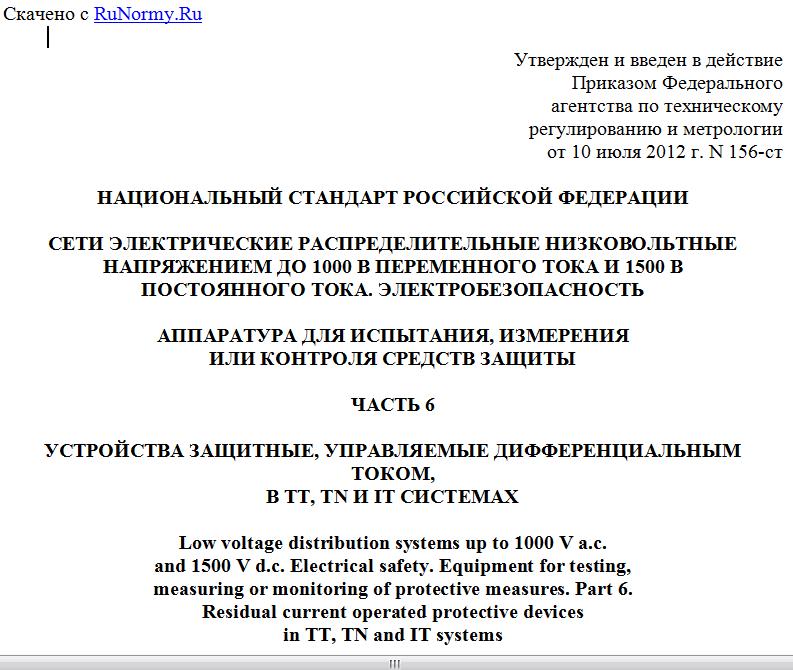

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июля 2012 г. N 156-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТИ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ НИЗКОВОЛЬТНЫЕ
НАПРЯЖЕНИЕМ ДО 1000 В ПЕРЕМЕННОГО ТОКА И 1500 В
ПОСТОЯННОГО ТОКА. ЭЛЕКТРОБЕЗОПАСНОСТЬ
АППАРАТУРА ДЛЯ ИСПЫТАНИЯ, ИЗМЕРЕНИЯ
ИЛИ КОНТРОЛЯ СРЕДСТВ ЗАЩИТЫ
ЧАСТЬ 6
УСТРОЙСТВА ЗАЩИТНЫЕ, УПРАВЛЯЕМЫЕ ДИФФЕРЕНЦИАЛЬНЫМ ТОКОМ,
В TT, TN И IT СИСТЕМАХ
Low voltage distribution systems up to 1000 V a.c.
and 1500 V d.c. Electrical safety. Equipment for testing,
measuring or monitoring of protective measures. Part 6.
Residual current operated protective devices
in TT, TN and IT systems
IEC 61557-6:2007
Electrical safety in low voltage distribution systems
up to 1000 V a.c. and 1500 V d.c. Equipment for testing,
measuring or monitoring of protective measures - Part 6:
Effectiveness of residual current devices (RCD)
in TT, TN and IT systems
(MOD)
ГОСТ Р 54127-6-2012
(МЭК 61557-6:2007)
Группа П01
ОКП 42 0000
ОКС 17.220.20
29.080
29.240
Дата введения
1 июня 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "НИИ Электромера" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 233 "Измерительная аппаратура для электрических и электромагнитных величин".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 10 июля 2012 г. N 156-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61557-6:2007 "Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 6. Эффективность устройств дифференциального тока (УДТ) в TT, TN и IT системах" (IEC 61557-6:2007 "Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. Equipment for testing, measuring or monitoring of protective measures - Part 6: Effectiveness of residual current devices (RCD) in TT, TN and IT systems").
В настоящем стандарте отдельные терминологические статьи изменены по отношению к тексту примененного международного стандарта. Внесение указанных технических отклонений направлено на учет требований рекомендаций по метрологии РМГ 29-99 "Государственная система обеспечения единства измерений. Метрология. Основные термины и определения". Текст измененных терминологических статей выделен в стандарте курсивом с подчеркиванием сплошной горизонтальной линией.
Ссылки на международные стандарты заменены выделенными курсивом ссылками на соответствующие им национальные стандарты.
Элемент "Библиография":
- дополнен ссылкой на примененный стандарт МЭК на указанную продукцию;
- из него исключены стандарты МЭК, которые являются ссылочными стандартами (включены в раздел "Нормативные ссылки"), и стандарт МЭК 60359:2001, на который нет ссылки в стандарте МЭК.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Взамен ГОСТ Р МЭК 61557-6-2009.
6. В настоящем стандарте часть его содержания может быть объектом патентных прав.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает требования к измерительной аппаратуре, предназначенной для проверки эффективности функционирования устройств защитного отключения, управляемых дифференциальным током (УЗО-Д) в TT, TN и IT системах (далее - измерительная аппаратура).
Настоящий стандарт должен применяться совместно с ГОСТ Р 54127-1.
Примечание. Приведенное выше дополнительное по отношению к стандарту [1] требование направлено на увязку требований настоящего стандарта с ГОСТ Р 54127-1, т.к. настоящий стандарт является частным по отношению к нему.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50030.2-99 (МЭК 60947-2-98) Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели
ГОСТ Р 50807-95 (МЭК 755-83) Устройства защитные, управляемые дифференциальным (остаточным) током. Общие требования и методы испытаний
ГОСТ Р 51326.1-99 (МЭК 61008-1-96) Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51326.2.1-99 (МЭК 61008-2-1-90) Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 2-1. Применяемость основных норм к ВДТ, функционально не зависящим от напряжения сети
ГОСТ Р 51326.2.2-99 (МЭК 61008-2-2-90) Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 2-2. Применяемость основных норм к ВДТ, функционально зависящим от напряжения сети
ГОСТ Р 51327.1-99 (МЭК 61009-1-96) Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51327.2.1-99 (МЭК 61009-2-1-91) Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 2-1. Применяемость основных норм к АВДТ, функционально не зависящим от напряжения сети
ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91) Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 2-2. Применяемость основных норм к АВДТ, функционально зависящим от напряжения сети
ГОСТ Р 52319-2005 (МЭК 61010-1:2001) Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ Р 54127-1-2010 (МЭК 61557-1:2007) Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54127-1, а также следующие термины с соответствующими определениями:
3.1. Аварийный ток (fault current) : ток, проходящий в землю вследствие повреждения изоляции.
3.2. Установленный отключающий дифференциальный ток (rated residual operating current) : аварийный ток, на который рассчитано УЗО-Д.
3.3. Отключающий дифференциальный ток (residual operating current) : аварийный ток, который вызывает срабатывание УЗО-Д.
3.4. Испытательный резистор (test resistance) : резистор, с помощью которого имитируется аварийный ток при проведении испытаний.
3.5. Общее сопротивление заземления (total earthing resistance) : сопротивление между главным зажимом заземления и землей.
4. Требования
К измерительной аппаратуре предъявляют требования по ГОСТ Р 54127-1, а также следующие требования.
4.1. Испытания
4.1.1. Испытания с отключением
Конструкцией измерительной аппаратуры должно быть обеспечено представление информации о том, что отключающий дифференциальный ток защитного устройства меньше или равен установленному отключающему дифференциальному току.
Испытания следует проводить синусоидальным испытательным током или квазисинусоидальным испытательным током, полученным от сети.
#Погрешность# калиброванных испытательных токов в рабочих условиях применения не должна превышать значений от 0% до 10% значения установленного дифференциального тока при установленном отключающем дифференциальном токе, принятым в качестве нормирующего в соответствии с таблицей 1.
Таблица 1
