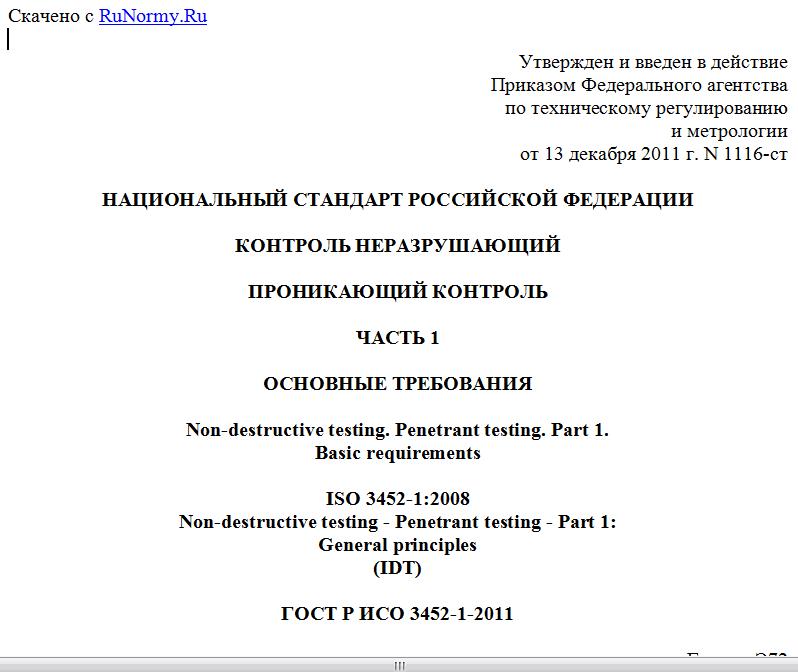

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1116-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
ПРОНИКАЮЩИЙ КОНТРОЛЬ
ЧАСТЬ 1
ОСНОВНЫЕ ТРЕБОВАНИЯ
Non-destructive testing. Penetrant testing. Part 1.
Basic requirements
ISO 3452-1:2008
Non-destructive testing - Penetrant testing - Part 1:
General principles
(IDT)
ГОСТ Р ИСО 3452-1-2011
Группа Э72
ОКС 19.100
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Управлением по метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1116-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3452-1:2008 "Контроль неразрушающий. Контроль методом проникающих жидкостей. Часть 1. Общие принципы" (ISO 3452-1:2008 "Non-destructive testing - Penetrant testing - Part 1: General principles").
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт определяет характеристики и особенности оборудования, применяемого при проникающем контроле.
Международный стандарт ИСО 3452-1:2008 "Контроль неразрушающий. Проникающий контроль. Часть 1. Основные требования" подготовлен как ЕН 571-1:1997 Европейским комитетом по стандартизации и принят в рамках специальной ускоренной процедуры техническим комитетом ISO/TC 135 "Неразрушающий контроль" подкомитетом SC 2 "Поверхностные методы".
В Приложении ZZ приведен список соответствий международных и европейских стандартов, для которых в тексте не указаны эквиваленты.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт определяет метод контроля проникающими жидкостями, используемый для обнаружения дефектов, проявляющихся в виде нарушения сплошности материалов. Примерами таких дефектов являются трещины, провалы, складки, поры и непровары, доступ к которым открыт с поверхности испытуемого материала. Контроль применим преимущественно к металлическим, а также другим материалам, если они не изменяются под воздействием средств контроля и не имеют слишком много пор. Примерами контролируемых изделий могут служить отливки, поковки, сварные швы, керамика и т.д.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты <*>:
ЕН 473 Квалификация и сертификация персонала неразрушающего контроля. Основные принципы (EN 473, Qualification and certification of NDT personnel - General principles)
прEH 571-2 Неразрушающий контроль. Проникающий контроль. Часть 2. Испытания пенетрантов (prEN 571-2, Non-destructive testing - Penetrant testing - Part 2: Testing of penetrant materials)
прEH 571-3 Неразрушающий контроль. Проникающий контроль. Часть 3. Испытательные образцы (prEN 571-3, Non-destructive testing - Penetrant testing - Part 3: Reference test blocks)
прEH 956 Неразрушающий контроль. Проникающий контроль. Оборудование (prEN 956, Non-destructive testing - Penetrant testing equipment).
прEH 1330-6 Неразрушающий контроль. Терминология. Часть 6. Термины, используемые в проникающем контроле (prEN 1330-6, Non-destructive testing - Terminology - Part 6: Terms used in penetrant systems)
прEH 1956 Неразрушающий контроль. Проникающий контроль и магнитопорошковый контроль. Условия осмотра (prEN 1956, Non-destructive testing - Penetrant testing and magnetic particle testing - Viewing conditions)
--------------------------------
<*> Для датированных ссылок следует использовать только указанные стандарты, для недатированных - последнее издание ссылочного стандарта.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте использованы термины, представленные в ЕН 1330-6.
4. МЕРЫ БЕЗОПАСНОСТИ
Поскольку при проникающем контроле часто используются опасные для здоровья, воспламеняющиеся или легко испаряющиеся вещества, следует соблюдать необходимые меры предосторожности.
Рекомендуется избегать длительного или повторяющегося контакта этих веществ с кожей или слизистой оболочкой.
В соответствии с местными законодательными актами рабочие участки должны хорошо вентилироваться и располагаться вдали от источников тепла, искр и открытого пламени.
Проникающие жидкости и оборудование для неразрушающего контроля должны применяться с соблюдением мер предосторожности и требований инструкции изготовителя.
При использовании источников ультрафиолетового излучения UV типа A в глаза операторов минуя фильтры не должно попадать такое прямое излучение.
Фильтр UV типа A следует всегда содержать в хорошем состоянии, независимо от того, встроен он в лампу или является отдельным компонентом.
Существуют законы и правила сохранения здоровья, обеспечения безопасности, защиты окружающей среды, хранения и т.д.
5. ОБЩИЕ ПОЛОЖЕНИЯ
5.1. Персонал
Неразрушающий контроль должен проводиться специально обученным персоналом или под наблюдением квалифицированного специалиста. При необходимости по соглашению между договорными сторонами персонал должен быть обучен и сертифицирован в соответствии со стандартом ЕН 473 или на знание системы.
5.2. Описание метода
Перед проведением контроля методом проникающих жидкостей поверхность следует очистить и высушить, затем на испытуемый участок нанести выбранную жидкость, которая проникает в открытые дефектные зоны, выходящие на поверхность. По истечении необходимого промежутка времени избыток жидкости надо удалить с поверхности и нанести проявитель, поглощающий проникшую в дефектные зоны и оставшуюся там жидкость, что дает четкую видимую картину наличия дефектов.
При необходимости дополнительного неразрушающего контроля метод проникающих жидкостей следует использовать в первую очередь (если между договорными сторонами нет иного соглашения), чтобы загрязнения не попадали в открытые дефектные зоны. Если такой контроль применяется после другого метода, то поверхность перед контролем проникающими жидкостями должна быть тщательно очищена от загрязнений.
5.3. Операции, выполняемые в процессе контроля
В Приложении A приведен перечень выполняемых операций для общего случая.
Для проведения контроля, как правило, осуществляют следующие операции:
a) подготовка и предварительная очистка (см. 8.2);
b) нанесение проникающей жидкости (см. 8.3);
c) удаление избытка проникающей жидкости (см. 8.4);
d) нанесение проявителя (см. 8.5);
e) осмотр (см. 8.6);
f) составление протокола (см. 8.7);
g) окончательная очистка (см. 8.8).
5.4. Оборудование
Оборудование для выполнения контроля методом проникающих жидкостей зависит от количества, размеров и формы испытуемых деталей. Требования к оборудованию указаны в стандарте ЕН 956.
5.5. Эффективность
Эффективность проникающего контроля зависит от многих факторов, таких как:
a) типы веществ, используемых для контроля, и типы испытательного оборудования;
b) подготовка поверхности и ее состояния;
c) материал испытуемой детали и ожидаемые дефекты;
d) температура испытуемой поверхности;
e) время проникновения и проявления;
f) условия осмотра и т.д.
