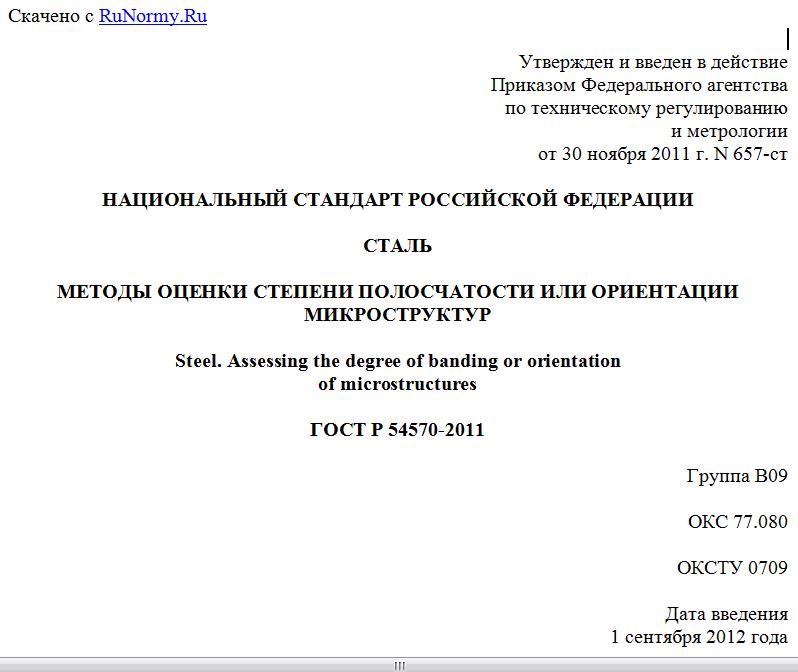

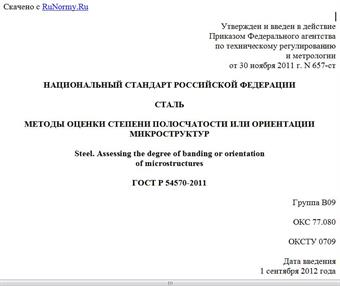

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 ноября 2011 г. N 657-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СТАЛЬ
МЕТОДЫ ОЦЕНКИ СТЕПЕНИ ПОЛОСЧАТОСТИ ИЛИ ОРИЕНТАЦИИ
МИКРОСТРУКТУР
Steel. Assessing the degree of banding or orientation
of microstructures
ГОСТ Р 54570-2011
Группа В09
ОКС 77.080
ОКСТУ 0709
Дата введения
1 сентября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен и внесен Техническим комитетом по стандартизации ТК 145 "Методы контроля металлопродукции".
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2011 г. N 657-ст.
3. Настоящий стандарт является модифицированным по отношению к национальному стандарту США ASTM E 1268-01 "Методы оценки степени полосчатости или ориентации микроструктур" (ASTM E1268-01 "Assessing the degree of banding or orientation of microstructures") путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ Р 1.7-2008.
Сравнение структуры настоящего стандарта со структурой указанного национального стандарта США приведено в Приложении ДА.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежедневно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает методы, которые позволяют описать внешний вид полосчатых структур и оценить степень полосчатости. Рассматриваемые методы применяются для оценки характера и степени полосчатости микроструктур металлов и других материалов, которые в результате деформации и других технологических операций имеют полосчатую или ориентированную структуру. Наиболее распространенным примером полосчатости является полосчатая ферритно-перлитная структура деформированных низкоуглеродистых сталей. Другие примеры полосчатости - карбидная полосчатость в заэвтектоидных инструментальных сталях и мартенситная полосчатость в термообработанных легированных сталях. Приведенные методы могут быть использованы также для характеристики не содержащих полосчатости микроструктур с частицами второй фазы, ориентированными (вытянутыми) в различной степени в направлении деформации.
Полосчатые или ориентированные микроструктуры могут образоваться в однофазных, двухфазных или многофазных металлах и материалах. На внешний вид ориентации или полосчатости влияют такие технологические факторы, как скорость кристаллизации, степень ликвации, степень горячей или холодной деформации, характер использованного процесса деформации, термическая обработка и другие факторы.
Микроструктурная полосчатость или ориентация влияют на однородность механических свойств, определяемых при различной ориентации образцов по отношению к направлению деформации.
Результаты, полученные приведенными методами испытаний, могут быть использованы для контроля качества материала в соответствии с нормами, согласованными между потребителем и изготовителем, для сравнения различных технологических процессов или вариантов одного процесса, а также для получения требуемых данных при исследовании зависимости между структурой и свойствами.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9450-76 Измерение микротвердости вдавливанием алмазных наконечников
ACTM E 140-01 Таблицы перевода значений твердости для металлов (ASTM E 140-01, Hardness Conversion Tables for Metal)
ACTM A 370-03 Методы испытаний и определения терминов для механических испытаний продукции из стали (ASTM A 370-03, Test Methods and Definitions for Mechanical Testing of Steel Products)
ACTM E 384-01 Методы испытаний металлов на микротвердость (ASTM E 384-01, Test Method for Microhardness of Materials)
ACTM E 562-02 Ручной точечный метод определения объемной доли фаз (ASTM E 562-02, Determining Volume Fraction by Systematic Manual Point Count)
3. ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ОБОЗНАЧЕНИЯ
3.1. Определения
3.1.1. Полосчатая микроструктура (banded microstructure): разделение одной или более фаз или структурных составляющих в двухфазной или многофазной микроструктуре, или участков ликвации в однофазной или состоящей из одной структурной составляющей микроструктуре на два отчетливых слоя, параллельных оси деформации, в результате удлинения участков микроликвации. На образование полосчатой структуры могут влиять другие факторы, например температура конца горячей деформации, величина обжатия при горячей или холодной деформации, частичные превращения аустенита, обусловленные ограниченной прокаливаемостью или недостаточной скоростью охлаждения.
3.1.2. Число пересечений частиц (feature interceptions): число частиц (или скоплений частиц) рассматриваемой фазы или структурной составляющей, которые пересекаются линиями измерительной сетки (рисунок 1).
Примечания
1. Показаны линии измерительной сетки, ориентированные перпендикулярно к оси деформации (A) и параллельно оси деформации (B). Показаны схемы подсчета , , и для подсчетов, проводимых сверху вниз (A) и слева направо (B).
2. T указывает касание частицы, а E указывает, что измерительная линия заканчивается внутри частицы; оба эти случая оцениваются, как показано на рисунке.
Рисунок 1. Иллюстрация методики подсчета пересечений
частиц N и пересечений границ P для ориентированной
микроструктуры
3.1.3. Число пересечений границ (feature interseptions): число границ между матричной и рассматриваемой фазами или структурной составляющей, которые пересекаются линиями измерительной сетки (см. рисунок 1). Для отдельных частиц, распределенных в матрице, число пересечений границ будет в два раза больше числа пересечений частиц.
3.1.4. Ориентированные структурные составляющие (oriented constituents): одна или более избыточных фаз (структурных составляющих), вытянутых параллельно оси деформации не в виде полосы (т.е. беспорядочно распределенных); степень вытянутости изменяется в зависимости от размера и деформируемости фазы или структурной составляющей и степени обжатия при горячей или холодной деформации.
3.1.5. Стереологические методы (stereological methods): методы, используемые для характеристики трехмерных составляющих микроструктуры на основании измерений, проводимых на двухмерных плоскостях шлифов.
Примечания
1. Хотя для оценки степени полосчатости или ориентации используются стереологические методы измерений, эти измерения проводятся только на плоскостях, параллельных направлению деформации (т.е. продольной плоскости), и трехмерные характеристики полосчатости или ориентации не определяются.
2. В Приложении А.1 приведены примеры микроструктур, иллюстрирующие терминологию, используемую для качественного описания характера и степени полосчатости или ориентации. На рисунке 2 показана схема качественной классификации.
Длина/ширина.
Или структурная составляющая.
Рисунок 2. Схема качественной классификации
для ориентированных или полосчатых микроструктур
3.2. Обозначения
- число пересечений частиц измерительными линиями, перпендикулярными к направлению деформации.
- число пересечений частиц измерительными линиями, параллельными направлению деформации.
M - увеличение.
- истинная длина измерительной линии, т.е. длина измерительной линии, деленная на M.
- число пересечений границ измерительными линиями, перпендикулярными к направлению деформации.
- число пересечений границ измерительными линиями, параллельными направлению деформации.
N - число измеренных полей или число отпечатков микротвердости.
