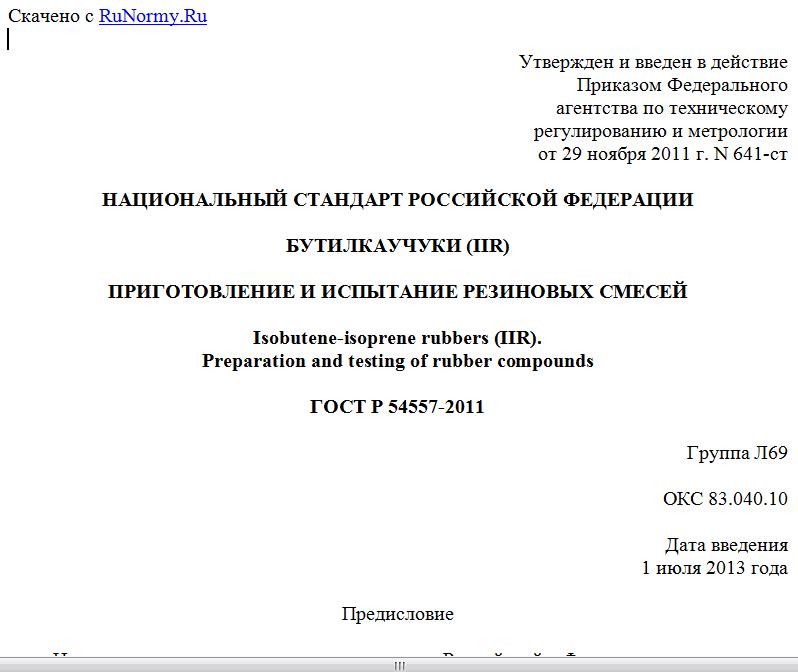

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2011 г. N 641-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БУТИЛКАУЧУКИ (IIR)
ПРИГОТОВЛЕНИЕ И ИСПЫТАНИЕ РЕЗИНОВЫХ СМЕСЕЙ
Isobutene-isoprene rubbers (IIR).
Preparation and testing of rubber compounds
ГОСТ Р 54557-2011
Группа Л69
ОКС 83.040.10
Дата введения
1 июля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, выполненного Федеральным государственным унитарным предприятием "Научно-исследовательский институт синтетического каучука" (ФГУП "НИИСК").
2. Внесен Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2011 г. N 641-ст.
4. Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д 3188-2010 "Стандартные методы испытаний каучуков. Изобутен-изопреновые каучуки (IIR)" [ASTM D 3188-2010 "Standard test methods for rubber - Evaluation of IIR (isobutene-isoprene rubber)"]. При этом дополнительные слова, фразы, ссылки, примечания, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов международному стандарту и стандартам АСТМ, использованным в качестве ссылочных в примененном стандарте, приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает стандартные рецепт, ингредиенты, режимы смешения и методы испытаний резиновых смесей и вулканизатов, используемых для оценки негалогенированных изобутилен-изопреновых каучуков (IIR), известных как бутилкаучуки.
1.2. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
ГОСТ Р 54547-2011 Смеси резиновые. Определение вулканизационных характеристик с использованием безроторных реометров
ГОСТ Р 54549-2011 Каучуки синтетические. Отбор проб
ГОСТ Р 54552-2011 Каучуки и резиновые смеси. Определение вязкости, релаксации напряжения и характеристик подвулканизации с использованием вискозиметра Муни
ГОСТ Р 54553-2011 Резина и термопластичные эластомеры. Определение упругопрочностных свойств при растяжении
ГОСТ Р 54554-2011 Смеси резиновые стандартные. Материалы, оборудование, методы смешения и приготовления вулканизованных пластин.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Назначение и применение методов испытаний
3.1. Настоящие методы испытаний предназначены в основном для арбитражных целей, но могут быть использованы для производственного контроля качества каучуков. Они также могут быть использованы в исследовательских работах и разработках для сравнения различных образцов каучука в стандартном рецепте.
3.2. Приведенные в стандарте методы испытаний могут быть использованы также для оценки каучука покупателем.
4. Стандартный рецепт для испытаний
4.1. Стандартный рецепт приведен в таблице 1.
Таблица 1
Стандартный рецепт
Наименование Номер SRM/IRM по NIST Массовая часть
Бутилкаучук (IIR) - 100,00
Оксид цинка <a> 3,00
Сера <a> 1,75
Стеариновая кислота <a> 1,00
Печной технический углерод из нефтяного сырья <b> 378 50,00
TMTD <c> <a> 1,00
Всего: 156,75
Коэффициент загрузки при смешении на вальцах <d> 2,00
Коэффициент загрузки при смешении в закрытом микросмесителе:
- головка кулачкового типа <e> 0,46
- головка типа Бенбери <e> 0,40
<a> Используют очередную партию контрольного ингредиента SRM/IRM.
<b> Взамен SRM 378 может быть использована очередная партия промышленного контрольного технического углерода, при этом могут быть получены несколько отличающиеся результаты.
<c> Тетраметилтиурамдисульфид.
<d> Для смесей, получаемых на вальцах, взвешивают каучук и технический углерод с точностью до 1,0 г, серу и ускорители вулканизации - с точностью до 0,02 г, остальные ингредиенты рецепта - с точностью до 0,1 г.
<e> При изготовлении смесей в закрытом микросмесителе взвешивают каучук и технический углерод с точностью до 0,1 г, смесь ингредиентов - с точностью до 0,01 г. При использовании отдельных ингредиентов рецепта их взвешивают с точностью до 0,001 г. Для закрытого микросмесителя рекомендуется готовить смесь ингредиентов, включая технический углерод, чтобы улучшить точность взвешивания этих материалов. Смешивают пропорциональные массы каждого компонента в смесителе для сухих порошков, например в биконическом или V-образном смесителе. Для смешения небольших количеств ингредиентов можно использовать ступку и пестик. Допускается использовать отечественные контрольные ингредиенты, аттестованные в качестве стандартных. При разногласиях используют стандартные ингредиенты SRM/IRM.
5. Отбор и подготовка проб
5.1. Отбор и подготовку проб проводят в соответствии с ГОСТ Р 54549.
6. Методы смешения
6.1. Смесь готовят или на вальцах, или в закрытом микросмесителе, или в лабораторном закрытом резиносмесителе. При разных методах смешения могут быть получены разные результаты.
6.1.1. Метод A - Смешение на вальцах (6.2).
6.1.2. Метод B - Смешение в закрытом микросмесителе (6.3).
6.1.3. Метод C - Смешение в закрытом резиносмесителе типа Бенбери (6.4).
Примечание. Использование этих методов не всегда приводит к получению сопоставимых результатов.
6.2. Метод A - Смешение на вальцах
6.2.1. Общие требования к режиму смешения приведены в ГОСТ Р 54554. В процессе смешения поддерживают температуру поверхности валков (50 +/- 5) °C. Необходимо поддерживать по возможности точнее указанный ниже зазор между валками, чтобы обеспечить одинаковую механопластикацию каучука вследствие вальцевания. Для поддержания хорошо обрабатываемого запаса смеси может потребоваться регулирование зазора.
6.2.2. Режим смешения на вальцах приведен в таблице 2.
Таблица 2
Режим смешения на вальцах
Операция смешения Продолжительность, мин Общая продолжительность, мин
Для просмотра документа целиком скачайте его >>>
