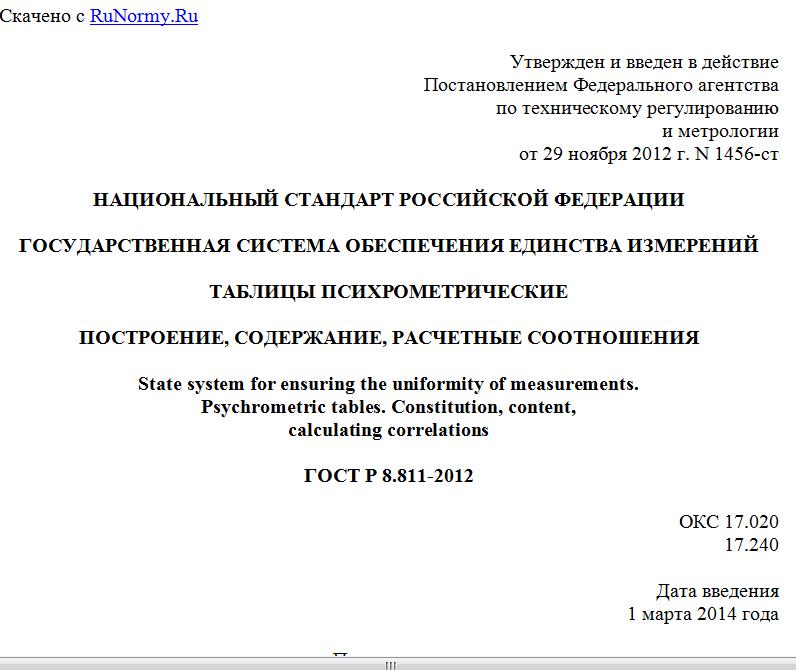

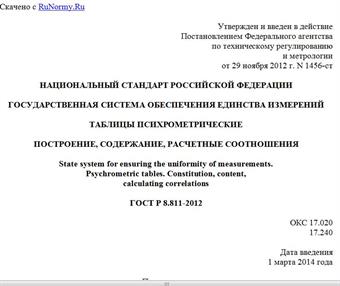

Утвержден и введен в действие
Постановлением Федерального агентства
по техническому регулированию
и метрологии
от 29 ноября 2012 г. N 1456-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ТАБЛИЦЫ ПСИХРОМЕТРИЧЕСКИЕ
ПОСТРОЕНИЕ, СОДЕРЖАНИЕ, РАСЧЕТНЫЕ СООТНОШЕНИЯ
State system for ensuring the uniformity of measurements.
Psychrometric tables. Constitution, content,
calculating correlations
ГОСТ Р 8.811-2012
ОКС 17.020
17.240
Дата введения
1 марта 2014 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным бюджетным учреждением "Главная геофизическая обсерватория им. А.И. Воейкова" (ФГБУ "ГГО") Федеральной службы по гидрометеорологии и мониторингу окружающей среды (Росгидромет) и Восточно-Сибирским филиалом Федерального государственного унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Восточно-Сибирский филиал ФГУП "ВНИИФТРИ") Федерального агентства по техническому регулированию и метрологии (Росстандарт).
2. Внесен Управлением по метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1456-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на психрометрические таблицы, предназначенные для определения значений одной или нескольких величин, характеризующих влажность воздуха и других газовых смесей, по значениям температуры воздуха (или другой газовой смеси) и температуры смоченного термометра, полученным в результате измерений влажности психрометрическим (испарительно-температурным) методом в диапазоне температур от минус 20 °C до плюс 90 °C, относительной влажности от 1% до 100%, пределом допускаемой погрешности определяемых величин, эквивалентным интервалу дискретизации температуры смоченного и сухого термометров.
Стандарт обязателен для применения при разработке программ и средств вычислительной техники, реализующих функции психрометрических таблиц, т.е. при вычислении величин, характеризующих влажность, по измеренным значениям температуры сухого и смоченного термометров психрометра.
Стандарт устанавливает состав, построение, содержание таблиц, основные расчетные соотношения и значения входящих в них параметров согласно [1], [2].
Стандарт соответствует Техническому регламенту Всемирной метеорологической организации (ВМО) N 49 согласно документу [3], рекомендациям ВМО N 8 в части, касающейся описаний зависимости давления насыщенного водяного пара от температуры согласно документу [4], в том числе учитывающими использование международной температурной шкалы IST 90 согласно документу [5], и в части определений термодинамической температуры точки росы, вида психрометрической формулы, вычислений относительной влажности и дефицита насыщения водяного пара по отношению к воде, а также релизу IAPWS-09 в части оценки неопределенности значений давления насыщенного водяного пара в функции температуры.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы физических величин
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 112-78 Термометры метеорологические стеклянные. Технические условия
ГОСТ 4401-81 Атмосфера стандартная. Параметры
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте использованы термины с определениями в соответствии с [1], [2], единицы физических величин - в соответствии с ГОСТ 8.417, а также:
эквивалентное давление - расчетная величина, позволяющая учитывать конкретное действительное значение психрометрического коэффициента при пользовании психрометрическими таблицами.
4. Построение и содержание психрометрических таблиц
4.1. Психрометрические таблицы представляют в виде номинальных (базовых) таблиц, которые в зависимости от требований потребителя и методики выполнения измерений влажности дополняют таблицами поправок.
4.2. Номинальные таблицы являются табулированной формой выражения номинальной статической характеристики измерительного преобразования средств измерения влажности, основанного на психрометрическом методе измерения влажности. Их рассчитывают для принятого номинального значения психрометрического коэффициента и номинального значения общего (суммарного) давления паровоздушной (парогазовой) смеси при различных сочетаниях значений температуры сухого и смоченного термометров.
4.3. Для области отрицательных значений температуры смоченного термометра номинальные таблицы рассчитывают также в предположении твердой фазы воды (льда) на резервуаре смоченного термометра и в предположении, что агрегатное состояние (фаза) на резервуаре смоченного термометра неизвестно.
4.4. При построении номинальных таблиц в зависимости от требований потребителя рассчитывают значения одной или нескольких величин, характеризующих влажность воздуха (газа), - парциальное давление водяного пара, относительную влажность, точку росы, дефицит влажности (дефицит насыщения), массовую долю или массовое отношение влаги, энтальпию и др.
4.5. При расчете таблиц интервалы дискретизации температуры сухого и смоченного термометров устанавливают равными, исходя из точности измерений этих величин и требуемой точности, определяемых по таблицам величин, характеризующих влажность.
4.6. Диапазон измерения температуры паровоздушной (парогазовой) смеси и ее относительной влажности устанавливают исходя из требований потребителя, но в пределах, указанных во вводной части.
4.7. Номинальные значения психрометрического коэффициента и общего давления устанавливают исходя из наибольшей вероятности их реализации.
4.8. Номинальные значения психрометрического коэффициента и общего давления, а также фазовое состояние воды на резервуаре смоченного термометра, для которых рассчитывают номинальные таблицы, указывают в сопроводительной части таблиц (например, в заголовке или в пояснительном тексте).
4.9. Примеры построения и содержания номинальных психрометрических таблиц при типографском издании и при нанесении на щитки психрометров приведены в Приложениях А, Б.
4.10. Если методика выполнения измерений психрометрами не предусматривает учета отличия психрометрического коэффициента и общего давления от их номинальных значений, принятых при расчете базовой таблицы (например, при эксплуатации психрометров с таблицей на щитке), то ее не снабжают таблицей поправок.
4.11. Если методика выполнения измерений психрометрами предусматривает учет лишь отличия действительного значения общего давления от номинального значения, то таблицы снабжают соответствующей таблицей поправок по форме, приведенной в Приложении В. При этом за давление принимают действительное значение общего давления.
4.12. Если методика выполнения измерений психрометрами предусматривает учет отличия действительного значения общего давления и нормированного значения психрометрического коэффициента психрометра конкретного типа от принятых при расчете таблицы номинальных значений этих величин, то ее снабжают соответствующей таблицей совокупных поправок по форме, приведенной в Приложении Г.
4.13. Если методика выполнения измерений психрометрами предусматривает учет отличия действительных значений общего давления и психрометрического коэффициента (например, конкретного экземпляра психрометра известного типа, используемого для прецизионных измерений) от номинальных значений этих величин, принятых при расчете базовой психрометрической таблицы, то, в дополнение к таблице поправок по 4.11, ее снабжают таблицей промежуточной величины - эквивалентного давления, приведенной в Приложении Д.
Совокупную поправку находят из таблицы Приложения В, принимая в качестве давления эквивалентное давление из таблицы Приложения Д, соответствующее известным действительным значениям общего давления и психрометрического коэффициента.
Варианты, изложенные в 4.10 - 4.12, по отношению к 4.13 являются частными случаями.
4.14. Психрометрические таблицы снабжают описанием, в котором приводят сведения об их точности, составе сухой части анализируемой парогазовой смеси (например, воздуха), а также правилами применения их с числовыми примерами. Эти сведения излагают во вводной части и приложениях при издании таблиц в виде книжного блока или в соответствующих разделах нормативно-технической и эксплуатационной документации на психрометр, если психрометрические таблицы входят в ее состав или нанесены на щитки приборов. Помимо указанных сведений, в зависимости от требований, психрометрические таблицы дополняют таблицами давления насыщенного водяного пара для однокомпонентной и для многокомпонентной системы (например, для смеси с воздухом при нормальных условиях), а также таблицами повышающих коэффициентов для определения давления насыщенного водяного пара, находящегося в газовой смеси заданного состава (в соответствии с Приложениями Е и Ж).
4.15. Соответствие психрометрических таблиц требованиям настоящего стандарта устанавливают органы государственной метрологической службы. При издании этих таблиц в виде книжного блока их сопровождают подзаголовком, удостоверяющим это соответствие. Во всех других случаях, указанных в 4.14, его удостоверяют в соответствующих разделах нормативно-технической и эксплуатационной документации на психрометр.
4.16. При разработке психрометрических таблиц следует руководствоваться требованиями, излагаемыми в основополагающих стандартах ГСС, ГСИ, ЕСПД, ЕСКД и других, устанавливающих порядок разработки и утверждения нормативно-технических документов.
5. Расчетные соотношения
