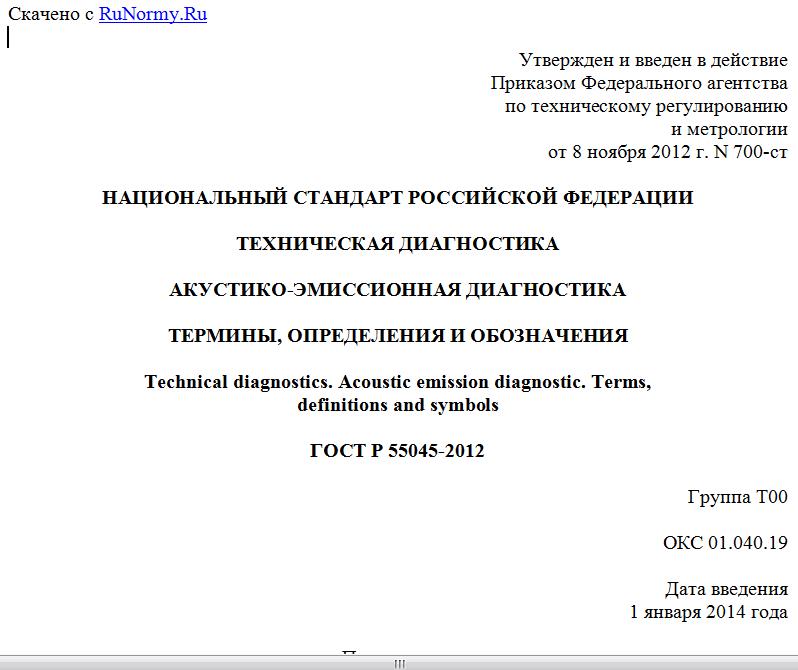

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2012 г. N 700-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКАЯ ДИАГНОСТИКА
АКУСТИКО-ЭМИССИОННАЯ ДИАГНОСТИКА
ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ОБОЗНАЧЕНИЯ
Technical diagnostics. Acoustic emission diagnostic. Terms,
definitions and symbols
ГОСТ Р 55045-2012
Группа Т00
ОКС 01.040.19
Дата введения
1 января 2014 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД"), Закрытым акционерным обществом Научно-технический центр "Промышленная Безопасность" (ЗАО НТЦ "Промышленная Безопасность"), Самарским филиалом открытого акционерного общества "Оргэнергонефть" (Самарский филиал ОАО "Оргэнергонефть"), Закрытым акционерным обществом "ГИАП-ДИСТцентр" (ЗАО "ГИАП-ДИСТцентр"), Обществом с ограниченной ответственностью "ИНТЕРЮНИС" (ООО "ИНТЕРЮНИС"), Негосударственным образовательным учреждением Учебный центр "САМАРА" (НОУ УЦ "САМАРА"), Институтом ядерных реакторов Российский научный центр "Курчатовский институт" (ИЯР РНЦ "КИ"), Открытым акционерным обществом "Опытное конструкторское бюро машиностроения имени И.И. Африкантова" (ОАО "ОКБМ Африкантов").
2. Внесен Техническим комитетом по стандартизации ТК 132 "Техническая диагностика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2012 г. N 700-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Установленные в стандарте термины отражают понятия в области акустико-эмиссионной диагностики.
Необходимость разработки стандарта возникла вследствие того, что существующий стандарт ГОСТ 27655 недостаточно полно отражает терминологию в области акустической эмиссии, что связано с появлением в последние годы новых подходов в области акустико-эмиссионной диагностики.
Кроме того, многие термины, приведенные в ГОСТ Р ИСО 12716, не соответствуют отечественной практике использования метода акустической эмиссии.
1. Область применения
Настоящий стандарт устанавливает термины и определения, а также буквенные обозначения основных понятий в области акустико-эмиссионной технической диагностики.
Для каждого понятия установлен один стандартизованный термин, набранный полужирным шрифтом. Для некоторых терминов приведены их буквенные обозначения.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
В стандарте приведены эквиваленты стандартизованных терминов на английском языке.
В конце стандарта приведены алфавитные указатели терминов на русском и английском языках.
2. Термины и определения
2.1. Физические основы. Общие положения
2.1.1. акустическая эмиссия; АЭ: Излучение объектом (диагностирования, контроля, испытаний) акустических волн под воздействием нагрузки или влияний иных факторов acoustic emission
2.1.2. акустическая эмиссия материала: Акустическая эмиссия, вызванная изменением структуры материала объекта acoustic emission of material
2.1.3. акустическая эмиссия утечки: Акустическая эмиссия, вызванная гидродинамическими и (или) аэродинамическими явлениями при протекании жидкости или газа через сквозную несплошность объекта acoustic emission of leak detection
2.1.4. акустическая эмиссия трения: Акустическая эмиссия, вызванная трением поверхностей твердых тел acoustic emission of friction
2.1.5. акустико-эмиссионный метод диагностирования; метод АЭД: Метод диагностирования, основанный на анализе параметров волн АЭ acoustic emission method
2.1.6. акустико-ультразвуковой метод: Метод диагностирования, в котором используется влияние дефектов на параметры введенных в объект акустических волн, основанный на анализе их параметров после распространения в объекте acousto-ultrasonics method
2.1.7. акустико-эмиссионное диагностирование: Определение технического состояния объекта с целью оценки безопасности и прогнозирования ресурса с использованием метода АЭД acoustic emission diagnostic
2.1.8. акустико-эмиссионный контроль технического состояния: Контроль объекта с использованием сигналов АЭ с целью обнаружения источников АЭ, оценки их параметров и предупреждения разрушения acoustic emission testing
2.1.9. акустико-эмиссионный диагностический мониторинг: Определение технического состояния объекта в непрерывном либо периодическом режиме с использованием аппаратуры АЭ acoustic emission monitoring
2.1.10. источник акустической эмиссии; источник АЭ: Область объекта диагностирования, в которой происходит преобразование какого-либо вида энергии в акустическую энергию АЭ source of acoustic emission
2.1.11. сигнал акустической эмиссии; сигнал АЭ: Стохастическая физическая величина акустической природы, содержащая информацию об источнике АЭ acoustic emission signal
2.1.11.1. акустический сигнал АЭ: Генерируемые источником АЭ акустические волны, параметры которых несут информацию об источнике АЭ и состоянии объекта acoustic signal of AE
2.1.11.2. электрический сигнал АЭ: Сигнал АЭ на выходе преобразователя АЭ electric signal of AE
2.1.12. дискретная акустическая эмиссия: Акустическая эмиссия, акустические и/или электрические сигналы которой состоят из различимых импульсов burst acoustic emission
2.1.13. непрерывная акустическая эмиссия: Акустическая эмиссия, акустические и/или электрические сигналы которой представляют непрерывный процесс continuous acoustic emission
2.1.14. механизм генерации акустической эмиссии: Совокупность физических и/или химических процессов, происходящих в источнике АЭ mechanism of acoustic emission generation
2.1.15. помеха акустико-эмиссионная: Акустический сигнал, генерируемый источниками, выявление которых не входит в цели исследования объекта акустико-эмиссионным методом диагностирования acoustic emission interference
2.1.16. фоновый шум: Акустический сигнал, возникающий в объекте под влиянием шума окружающей среды background noise
2.1.17. собственный шум преобразователя акустической эмиссии: Электрический сигнал, возникающий на выходе преобразователя АЭ из-за тепловых флуктуаций в материале преобразователя sensor's noise
2.2. Сигнал акустической эмиссии и его параметры
2.2.1. выброс сигнала акустической эмиссии: Превышение электрическим сигналом АЭ установленного порогового уровня аппаратуры count of acoustic emission signal
2.2.2. суммарный счет акустической эмиссии; N: Число зарегистрированных выбросов электрического сигнала АЭ за время регистрации acoustic emission count
2.2.3. скорость счета акустической эмиссии; : Число зарегистрированных выбросов сигнала АЭ в единицу времени acoustic emission count rate
2.2.4. событие акустической эмиссии: Каждое единичное действие (срабатывание) источника АЭ acoustic emission event
2.2.5. импульс акустической эмиссии: Вид сигнала АЭ конечной длительности, величина которого пренебрежимо мала вне длительности импульса acoustic emission impulse
2.2.6. число импульсов акустической эмиссии; : Число зарегистрированных импульсов АЭ acoustic emission burst count
2.2.7. активность акустической эмиссии; : Число зарегистрированных событий АЭ за единицу времени acoustic emission event rate
2.2.8. интенсивность акустической эмиссии: Средняя по времени энергия акустической волны, проходящей через единичную площадку, перпендикулярную направлению распространения волны, в единицу времени. Примечание. Интенсивность акустической эмиссии измеряют в Дж/м2с. intensity of AE
2.2.9. энергия акустической эмиссии; E: Акустическая энергия источника АЭ, переносимая волнами, возникающими в объекте. Примечание. Энергию акустической эмиссии измеряют в Дж. energy of AE
2.2.10. энергия источника акустической эмиссии; Ec: Акустическая энергия, выделяемая в месте локальной перестройки структуры материала. Примечание. Энергию источника акустической эмиссии измеряют в Дж. energy of AE source
2.2.11. амплитуда сигнала акустической эмиссии; A: Максимальное значение сигнала АЭ. Примечание. Амплитуду сигнала акустической эмиссии измеряют в B. AE signal amplitude
2.2.12. уровень сигнала акустической эмиссии; : Среднее квадратическое значение сигнала АЭ, измеренное в дБ относительно 1 мкВ signal level
2.2.13. акустико-эмиссионные децибелы; uдБАЭ: Логарифмическая шкала относительных величин сигналов АЭ, в которой за нулевой уровень принято значение, равное 1 мкВ acoustic-emission decibels dBAE
