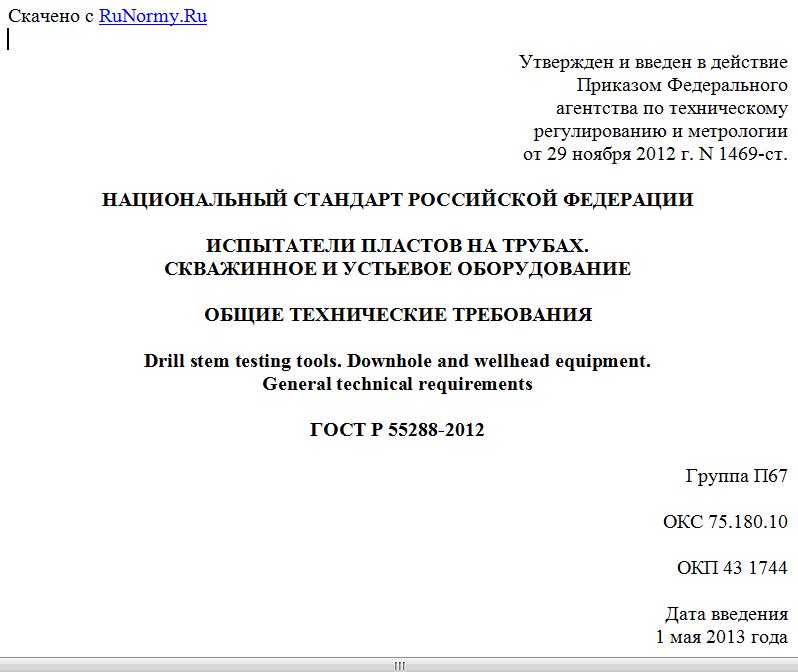

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1469-ст.
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАТЕЛИ ПЛАСТОВ НА ТРУБАХ.
СКВАЖИННОЕ И УСТЬЕВОЕ ОБОРУДОВАНИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Drill stem testing tools. Downhole and wellhead equipment.
General technical requirements
ГОСТ Р 55288-2012
Группа П67
ОКС 75.180.10
ОКП 43 1744
Дата введения
1 мая 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-производственная фирма "Геофизика" (ОАО "НПФ "Геофизика").
2. Внесен Техническим комитетом по стандартизации ТК 431 "Геологическое изучение, использование и охрана недр".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1469-ст.
4. В настоящем стандарте реализованы нормы Закона Российской Федерации от 21 февраля 1992 г. N 2395-1 "О недрах" (в редакции Федерального закона от 6 декабря 2011 г. N 401-ФЗ) и Федерального закона от 10 января 2002 г. N 7-ФЗ "Об охране окружающей среды".
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на скважинное и устьевое оборудование для испытания пластов на трубах, предназначенное для вызова притока, отбора проб пластовой жидкости и газа, очистки прискваженной зоны для интенсификации добычи нефти, оценки газонефтеводосодержания, оценки технического состояния обсадных колонн и цементного кольца за колонной и эффективности проведенных геолого-технических мероприятий, определения основных гидродинамических параметров пластов нефтяных, газовых и гидрогеологических скважин. Испытание пластов на трубах проводят как в открытом стволе, так и в скважине, обсаженной колонной.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 51365-2009 (ИСО 10423:2003) Нефтяная и газовая промышленность. Оборудование для бурения и добычи. Оборудование устья скважины и фонтанное устьевое оборудование. Общие технические требования
ГОСТ Р 52901-2007 Картон гофрированный для упаковки продукции. Технические условия
ГОСТ Р 53240-2008 Скважины поисково-разведочные нефтяные и газовые. Правила проведения испытаний
ГОСТ Р 53678-2009 (ИСО 15156-2:2003) Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа. Часть 2. Углеродистые и низколегированные стали, стойкие к растрескиванию, и применение чугунов
ГОСТ Р 53679-2009 (ИСО 15156-1:2001) Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа. Часть 1. Общие принципы выбора материалов, стойких к растрескиванию
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 26.008-85 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры
ГОСТ 26.020-80 Шрифты для средств измерений и автоматизации. Начертания и основные размеры
ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 633-80 Трубы насосно-компрессорные и муфты к ним. Технические условия
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 6465-76 Эмали ПФ-115. Технические условия
ГОСТ 7918-75 Замки для геологоразведочных бурильных труб диаметром 50 мм. Технические условия
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 10877-76 Масло консервационное К-17. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски
ГОСТ 28996-91 Оборудование нефтепромысловое устьевое. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 28996, а также следующие термины с соответствующими определениями:
3.1. головка устьевая; ГУ: Устройство с запорным узлом, предназначенное для обвязки устьевых манифольдов, обеспечения безопасных условий проведения работ по гидродинамическому исследованию пластов испытателями пластов на трубах и обеспечения возможности вращения колонны труб без демонтажа устьевого манифольда.
3.2. испытатель пластов; ИП: Клапанный механизм гидравлического типа, включающий в себя впускной и уравнительный клапаны, управляемый осевыми перемещениями бурильных или насосно-компрессорных труб, предназначенный для герметичного разобщения полости бурильных труб от затрубного пространства в процессе спуско-подъемных операций, сообщения полости труб с подпакерным пространством для притока флюида из пласта, выравнивания давления в подпакерной и надпакерной зонах скважины при спуско-подъемных операциях и перед снятием пакера с места.
3.3. клапан впускной; КВ: Сборочная единица испытателя пластов, предназначенная для управляемого сообщения подпакерного пространства с внутренней полостью колонны труб.
3.4. клапан уравнительный; КУ: Вспомогательная сборочная единица испытателя пластов, предназначенная для выравнивания давления в подпакерной и надпакерной зонах скважины в процессе спуско-подъемных операций с комплексом оборудования для испытания пластов на трубах.
3.5. испытатель пластов на трубах; ИПТ: Совокупность скважинного и устьевого оборудования, предназначенного для вызова притока, отбора проб пластовой жидкости и газа, оценки газонефтеводосодержания и определения основных гидродинамических параметров пластов нефтяных, газовых и гидрогеологических скважин.
3.6. манифольд: Система трубопроводов с необходимым набором запорно-регулирующих устройств, аппаратуры и арматуры, собранная по схеме, определяемой требованиями конкретного технологического процесса.
3.7. растрескивание под действием сероводорода: Повреждение металлических материалов под воздействием газожидкостных смесей, содержащих сероводород.
3.8. хвостовик: Часть колонны бурильных труб, расположенных ниже фильтра испытательной компоновки, служащая для обеспечения упора колонны с ИПТ на забой и подгонки места установки пакера.
3.9. штуцер: Устройство для ограничения потока пластовой жидкости через впускной клапан ИП или запорное устройство.
4. Типы и основные параметры
4.1. ИПТ в зависимости от наружного диаметра его основных функциональных сборочных единиц подразделяются на следующие типоразмеры: 65, 80, 95, 110, 116, 127 и 146 мм.
4.2. В зависимости от геолого-технических условий исследуемого объекта и решаемых задач ИПТ могут применяться как с устройством для опоры на забой (башмак опорный), так и с устройством для опоры на стенки скважины (якорь с соответствующими техническими характеристиками).
4.3. В зависимости от конструкции впускного клапана ИП и других сборочных единиц скважинного оборудования ИПТ подразделяются на неполнопроходные и полнопроходные.
4.4. Неполнопроходные ИПТ предназначены для проведения гидродинамических исследований пластов без возможности пропуска геофизических приборов ниже ИП.
4.5. Полнопроходные ИПТ предназначены для проведения комбинированных исследований с обеспечением пропуска геофизических приборов по всей длине внутренней полости ИПТ начиная от головки устьевой до хвостовика или воронки.
4.6. Внутренний диаметр полнопроходного канала скважинного оборудования ИПТ должен обеспечить пропуск геофизических скважинных приборов с наружным диаметром не более 42 мм в подпакерную зону скважины.
4.7. Конструкция головки устьевой ИПТ должна исключать открытое фонтанирование в процессе исследования пластов и проведения технологических операций по обеспечению замены скважинной жидкости путем прокачки и циркуляции, а также открытия циркуляционного клапана в составе ИПТ и пропуска геофизических приборов через головку устьевую до хвостовика компоновки.
4.8. В головке устьевой ИПТ должна быть предусмотрена возможность определить устьевое давление в колонне труб при закрытом шаровом затворе.
4.9. ИПТ в зависимости от геолого-технических условий исследуемого объекта должен быть оборудован головкой устьевой с шаровым затвором, обеспечивающим герметичность по отношению к окружающей среде при значениях рабочего давления 21, 35, 50, 70, 105 и 140 МПа согласно ГОСТ Р 51365. Технические характеристики головок устьевых представлены в Приложении А.
4.10. При значениях рабочего давления на устье выше 50 МПа рекомендуется применять технически более совершенную головку устьевую вертлюжного типа, снабженную встроенным узлом, позволяющим обеспечивать вращение колонны труб с дополнительной динамической осевой нагрузкой не менее 1500 кН без разборки или отсоединения головки устьевой вертлюжного типа от блока манифольда высокого давления или блока дроссельных задвижек противовыбросового оборудования.
4.11. Допускается приводить в исполнение головку устьевую с дополнительными сборочными единицами, обеспечивающими дистанционное управление ее работой с сохранением технических характеристик, приведенных в Приложении А.
