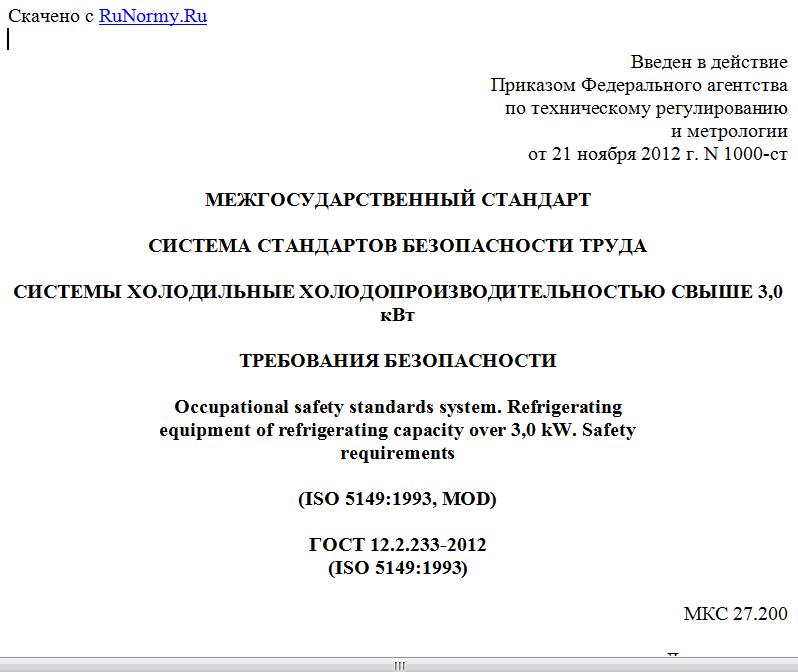

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 ноября 2012 г. N 1000-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СИСТЕМЫ ХОЛОДИЛЬНЫЕ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬЮ СВЫШЕ 3,0 кВт
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Occupational safety standards system. Refrigerating
equipment of refrigerating capacity over 3,0 kW. Safety
requirements
(ISO 5149:1993, MOD)
ГОСТ 12.2.233-2012
(ISO 5149:1993)
МКС 27.200
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 42-2012 от 15 ноября 2012 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2012 года N 1000-ст межгосударственный стандарт ГОСТ 12.2.233-2012 (ISO 5149:1993) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 года.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 5149:1993 Mechanical refrigerating systems used for cooling and heating - Safety requirements (Холодильные системы, используемые для охлаждения и нагрева. Требования безопасности). Разделы 3, 4, 5 представляют собой аутентичный текст международного стандарта. Дополнительные положения и требования, а также сноски, включенные в текст настоящего стандарта для учета потребностей национальных экономик указанных выше государств, выделены курсивом.
Степень соответствия - модифицированная (MOD)
Стандарт подготовлен на основе применения ГОСТ Р 12.2.142-99 (ИСО 5149-93)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на холодильные системы (далее - системы) холодопроизводительностью свыше 3,0 кВт при стандартном режиме (холодильные машины, агрегаты, компрессоры, теплообменные аппараты, тепловые насосы) и устанавливает требования безопасности конструкции холодильных систем.
Требования разделов 4 - 6 являются обязательными, остальные требования - рекомендуемыми.
Стандарт устанавливает требования к размещению холодильных систем.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.020-76 Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Классификация. Маркировка
ГОСТ 12.2.062-81 Система стандартов безопасности труда. Оборудование производственное. Ограждения защитные
ГОСТ 12.2.085-2002 Система стандартов безопасности труда. Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 14249-89 Сосуды и аппараты. Нормы и методы расчета на прочность
ГОСТ 14254-96 (IEC 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 24755-89 Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий
ГОСТ 25005-94 Оборудование холодильное. Общие требования к назначению давлений
ГОСТ 26202-84 Сосуды и аппараты. Нормы и методы расчета на прочность обечаек и днищ от воздействия опорных нагрузок
ГОСТ 28547-90 Компрессоры холодильные объемного действия. Методы испытаний
ГОСТ 28564-90 Машины и агрегаты холодильные на базе компрессоров объемного действия. Методы испытаний
ГОСТ 29265-91 (ISO 817-74) Хладагенты органические (Хладоны). Цифровые обозначения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 абсорбционная (или адсорбционная) холодильная система: Система, в которой выработка холода осуществляется в результате испарения хладагента; абсорбер (адсорбер) поглощает пары хладагента, которые впоследствии выделяются из него при нагреве с повышением парциального давления и затем под этим давлением конденсируются при охлаждении.
3.2 автономная система: Система, полностью изготовленная, заряженная, испытанная на заводе и/или в приспособленном помещении, которая собирается и транспортируется в виде одной или нескольких секций и в которой части, не содержащие хладагент, соединяются на месте, кроме блока управления.
3.3 батарея из труб, змеевик: Одна из частей холодильной системы, состоящая из изогнутых или прямых труб, прочно смонтированных и служащих теплообменником (испарителем или конденсатором).
3.4 быстрозакрывающийся клапан: Запорное устройство, которое закрывается автоматически (то есть под действием силы тяжести усилия пружины, быстро запирающего поплавка) или закрывается при очень малом угле поворота.
3.5 вестибюль: Холл или коридор больших размеров, который служит в качестве зала ожидания.
3.6 выход: Ближайший проход к двери, через которую люди покидают помещение.
3.7 герметичный холодильный компрессор: Агрегат, в котором компрессор и электродвигатель герметично встроены внутри одного кожуха и не имеют выходящего наружу вала с сальниковым уплотнением. Электродвигатель работает в среде хладагента.
3.8 давление испытания на плотность: Манометрическое (избыточное) давление, которое применяется при испытаниях на герметичность всей холодильной системы или любой ее части.
3.9 действительная безопасность по давлению: Свойство холодильной системы, препятствующее превышению максимального рабочего давления в любой части оборудования без предохранительного устройства путем ограничения его наполнения хладагентом в зависимости от внутренней вместимости холодильной системы.
3.10 жидкостной ресивер: Емкость, постоянно связанная с системой входящим и выходящим трубопроводами и предназначенная для хранения жидкого хладагента.
3.11 запорное устройство: Устройство, позволяющее прервать поток хладагента.
3.12 изолированная абсорбционная система: Система только для хладагентов группы 2, в которой все части, содержащие хладагент, за исключением плавящегося компонента, герметично соединены сваркой или пайкой во избежание утечек хладагента.
Примечание - данное определение касается только требований настоящего стандарта.
3.13 испаритель: Часть оборудования холодильной системы, в которой жидкий хладагент испаряется, чтобы произвести охлаждение.
3.14 коллектор: Трубчатый или канальный элемент холодильной системы, к которому подсоединяется несколько других трубных или канальных элементов.
3.15 компрессор: Устройство, позволяющее механически повышать давление хладагента.
3.16 компрессор объемного действия: Компрессор, в котором повышение давления и перемещения пара хладагента происходит при изменении внутреннего объема рабочей камеры сжатия.
3.17 компрессорный агрегат: Агрегат, в состав которого входят компрессор и другое, как правило, унифицированное для различных холодильных систем дополнительное энергетическое и штатное оборудование, но без конденсатора и ресивера.
3.18 компрессорно-испарительный агрегат: Агрегат, в состав которого входят один или несколько компрессоров и другое, как правило, унифицированное для
