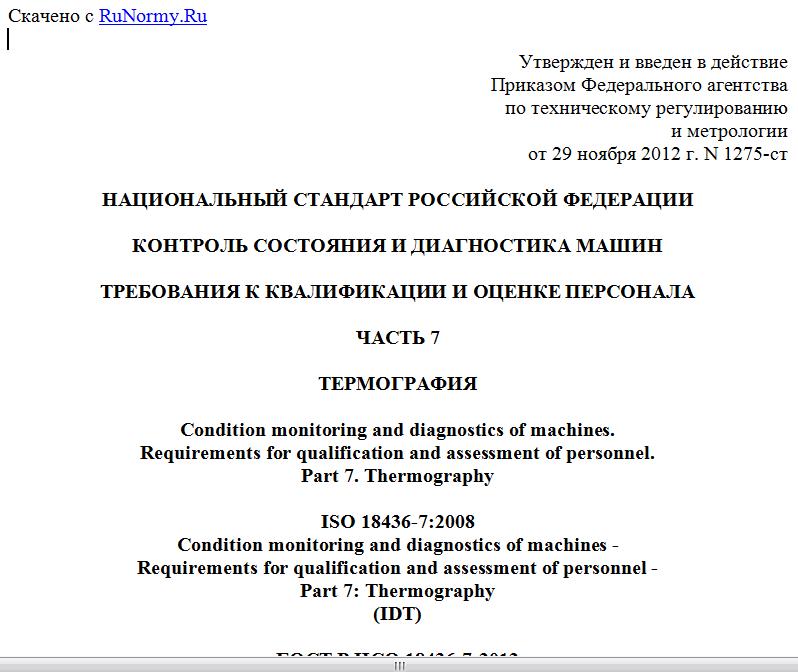

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 ноября 2012 г. N 1275-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ СОСТОЯНИЯ И ДИАГНОСТИКА МАШИН
ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ И ОЦЕНКЕ ПЕРСОНАЛА
ЧАСТЬ 7
ТЕРМОГРАФИЯ
Condition monitoring and diagnostics of machines.
Requirements for qualification and assessment of personnel.
Part 7. Thermography
ISO 18436-7:2008
Condition monitoring and diagnostics of machines -
Requirements for qualification and assessment of personnel -
Part 7: Thermography
(IDT)
ГОСТ Р ИСО 18436-7-2012
Группа Т58
ОКС 03.100.30
17.160
Дата введения
1 декабря 2013 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1275-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 18436-7:2008 "Контроль состояния и диагностика машин. Требования к квалификации и оценке персонала. Часть 7. Термография" (ISO 18436-7:2008 "Condition monitoring and diagnostics of machines - Requirements for qualification and assessment of personnel - Part 7: Thermography").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Анализ термограмм в целях контроля состояния машин является одним из ключевых элементов в программах предупредительного технического обслуживания в большинстве областей промышленности. Этот анализ может быть дополнен другими методами исследования, не нарушающими целостность машины, такими как анализ вибрации, метод акустической эмиссии, анализ масла, анализ параметров тока двигателя. Аккуратное и последовательное применение вышеперечисленных методов позволяет в значительной степени окупить затраты на их введение. Однако эффективность программ технического обслуживания в значительной степени зависит от квалификации персонала, выполняющего измерения и анализ данных.
Орган по оценке компетентности персонала, использует для этого соответствующую программу обучения и подтверждения компетентности, предусматривающую овладение персоналом теоретическими знаниями и практическими навыками в области контроля состояния и диагностики.
Настоящий стандарт устанавливает требования, которым должен удовлетворять персонал, занятый в работах по контролю состояния и диагностированию машин на основе анализа термограмм, и методы подтверждения квалификации этого персонала.
1 Область применения
Настоящий стандарт устанавливает требования к квалификации и оценке компетентности персонала, выполняющего работы по контролю состояния и диагностированию машин с использованием инфракрасной термографии.
Выданный специалисту сертификат или иной документ, подтверждающий соответствие требованиям настоящего стандарта, является признанием его квалификации и компетентности в применении термографических методов в целях контроля состояния и диагностирования машин. Вместе с тем этой документально подтвержденной квалификации может быть недостаточно для работ в специфических условиях или требующих применения специализированного оборудования.
Настоящий стандарт устанавливает программу обучения и оценки компетентности персонала для трех категорий квалификации.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 13372 Контроль состояния и диагностика машин. Словарь (ISO 13372, Condition monitoring and diagnostics of machines - Vocabulary)
ИСО 13374-1:2003 Контроль состояния и диагностика машин. Обработка, передача и представление данных. Часть 1. Общее руководство (ISO 13374-1:2003, Condition monitoring and diagnostics of machines - Data processing, communication and presentation - Part 1: General guidelines)
ИСО 13374-2:2005 Контроль состояния и диагностика машин. Обработка, передача и представление данных. Часть 2. Обработка данных (ISO 13374-2:2005, Condition monitoring and diagnostics of machines - Data processing, communication and presentation - Part 2: Data processing)
ИСО 13379:2003 Контроль состояния и диагностика машин. Руководство по интерпретации данных и методам диагностирования (ISO 13379:2003, Condition monitoring and diagnostics of machines - General guidelines on data interpretation and diagnostics techniques)
ИСО 13381-1:2004 Контроль состояния и диагностика машин. Прогнозирование. Часть 1. Общее руководство (ISO 13381-1:2004, Condition monitoring and diagnostics of machines - Prognostics - Part 1: General guidelines)
ИСО 17359:2003 Контроль состояния и диагностика машин. Общее руководство (ISO 17359:2003, Condition monitoring and diagnostics of machines - General guidelines)
ИСО 18434-1 Контроль состояния и диагностика машин. Термография. Часть 1. Общие методы (ISO 18434-1, Condition monitoring and diagnostics of machines - Thermography - Part 1: General procedures)
ИСО 18436-1:2004 Контроль состояния и диагностика машин. Требования к обучению и сертификации персонала. Часть 1. Требования к органам по сертификации и процедурам сертификации (ISO 18436-1:2004, Condition monitoring and diagnostics of machines - Requirements for training and certification of personnel - Part 1: Requirements for certifying bodies and the certification process)
ИСО 18436-3 Контроль состояния и диагностика машин. Требования к квалификации и оценке персонала. Часть 3. Требования к учебным организациям и процессу обучения (ISO 18436-3, Condition monitoring and diagnostics of machines - Requirements for qualification and assessment of personnel - Part 3: Requirements for training bodies and the training process)
3 Термины и определения
В настоящем стандарте применены термины по ИСО 13372, а также следующий термин с соответствующим определением.
3.1 значительный перерыв (в деятельности) (significant interruption): Перерыв в работе по специальности в соответствии с имеющейся квалификацией в течение:
a) непрерывного периода времени длительностью более 365 дней или
b) двух и более периодов времени, чья суммарная длительность превышает две пятых срока действия сертификата соответствия.
4 Классификация персонала (в области термографии)
4.1 Общие положения
Кандидат может претендовать на подтверждение его компетентности в соответствии с настоящим стандартом по одной из трех категорий в зависимости от его квалификации. Кандидатом должна быть продемонстрирована компетентность в области термографического метода контроля состояния в пределах соответствующей классификационной категории, как указано в приложении A.
Лицо, подтвердившее соответствие требованиям категории II, должно обладать знаниями и умениями специалиста категории I, а подтвердившее соответствие требованиям категории III - специалиста категории II.
4.2 Категория I
Присвоение специалисту категории I свидетельствует о его способности получать и анализировать термограммы в соответствии с утвержденными документированными процедурами. Такой специалист должен обладать знаниями и умениями, позволяющими:
a) применить установленную методику получения термограммы;
b) настроить и осуществить работу оборудования для сбора термограмм;
c) оценить качество собранных данных и исключить появление в них недостоверных данных;
d) выполнять основные процедуры анализа термограммы (обнаружение неисправностей, диагностирование, контроль состояния) в соответствии с установленной инструкцией;
e) выполнять основные процедуры преобразования термограммы (регулировка яркости, регулировка разрешения и масштаба);
f) вести записи базы данных с результатами измерений;
g) проверять калибровку измерительной системы;
h) представлять результаты измерений и определять на термограмме зоны, требующие повышенного внимания.
4.3 Категория II
Присвоение специалисту категории II свидетельствует о его способности получать и анализировать термограммы в соответствии с утвержденными документированными процедурами. Такой специалист должен обладать знаниями и умениями, позволяющими:
a) выбрать метод получения термограммы в пределах его применимости;
b) применять методы термографии, включая измерения и интерпретацию результатов обследований;
c) выбрать соответствующее оборудование и программные средства;
d) осуществлять углубленное диагностирование объектов;
e) предлагать корректирующие действия в условиях работы объектов;
f) использовать современные методы обработки изображений (представление изображений, выделение трендов, монтаж изображений, вычитание изображений, наложение изображений, статистический анализ и др.);
g) применять расширенные методы термографии и диагностирования в соответствии с установленными методиками;
h) готовить отчеты для соответствующих служб о техническом состоянии обследуемых машин и необходимых корректирующих действиях, включая замену узлов и ремонт;
