"ГОСТ Р 51318.11-2006 (СИСПР 11:2004). Национальный стандарт Российской Федерации. Совместимость технических средств электромагнитная. Промышленные, научные, медицинские и бытовые (ПНМБ) высокочастотные устройства. Радиопомехи индустриальные. Нормы и методы измерений"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

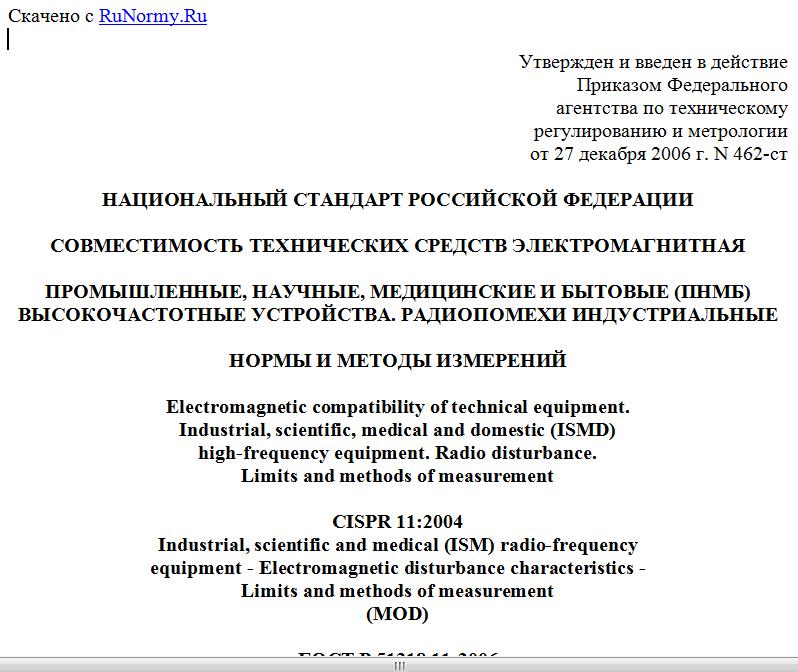

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2006 г. N 462-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ

ПРОМЫШЛЕННЫЕ, НАУЧНЫЕ, МЕДИЦИНСКИЕ И БЫТОВЫЕ (ПНМБ)
ВЫСОКОЧАСТОТНЫЕ УСТРОЙСТВА. РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ

НОРМЫ И МЕТОДЫ ИЗМЕРЕНИЙ

Electromagnetic compatibility of technical equipment.
Industrial, scientific, medical and domestic (ISMD)
high-frequency equipment. Radio disturbance.
Limits and methods of measurement

CISPR 11:2004
Industrial, scientific and medical (ISM) radio-frequency
equipment - Electromagnetic disturbance characteristics -
Limits and methods of measurement
(MOD)

ГОСТ Р 51318.11-2006
(СИСПР 11:2004)

Группа Э02

ОКС 33.100

Дата введения
1 июля 2007 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан ФГУП "Ленинградский отраслевой научно-исследовательский институт радио" (ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. N 462-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту СИСПР 11:2004 "Промышленные научные и медицинские (ПНМ) высокочастотные устройства. Характеристики электромагнитных помех. Нормы и методы измерений" (CISPR 11:2004 "Industrial, scientific and medical (ISM) radio-frequency equipment - Electromagnetic disturbance characteristics - Limits and methods of measurement"). При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении Е.
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Предисловие к СИСПР 11:2004

Международный стандарт СИСПР 11:2004 подготовлен Международным специальным комитетом по радиопомехам (СИСПР) Международной электротехнической комиссии (МЭК), подкомитетом B "Помехи, относящиеся к промышленным, научным и медицинским (ПНМ) высокочастотным устройствам, другому (тяжелому) промышленному оборудованию, воздушным линиям электропередачи, высоковольтному оборудованию и системам электрической тяги".
Настоящее объединенное издание международного стандарта СИСПР 11 (издание 4.1) включает в себя четвертое издание, опубликованное в 2003 году, и Изменение N 1 (2004 г.).
Изменение N 1 ГОСТ Р 51318.11-2006 (СИСПР 11:2004) содержит текст Изменения N 2 (2006 г.) СИСПР 11:2003.
ГОСТ Р 51318.11-2006 (СИСПР 11:2004) с изменением N 1 к данному стандарту представляет собой стандарт, эквивалентный международному стандарту СИСПР 11:2009 (издание 5).

Введение к СИСПР 11:2004

Принимая во внимание, что:
а) ПНМ высокочастотные устройства являются серьезным источником помех;
б) методы измерения таких помех установлены в СИСПР 11;
в) конкретные частоты, на которых возможно неограниченное излучение от ПНМ установок, определены Международным союзом электросвязи (МСЭ), Международный специальный комитет по радиопомехам рекомендует применять нормы и методы измерений ПНМ ВЧ устройств, установленные в последнем издании СИСПР 11.

1. Общие положения

1.1. Область применения и цель
Настоящий стандарт распространяется на высокочастотные устройства промышленного, научного, медицинского, а также бытового назначения (далее ПНМБ ВЧ устройства), оборудование электроэрозионной обработки, аппараты дуговой сварки и устанавливает нормы индустриальных радиопомех (ИРП) и методы измерений.
Примечание. Нормы ИРП определены на вероятностной основе с учетом вероятности мешающего воздействия ИРП. При мешающем воздействии ИРП могут потребоваться дополнительные меры по их подавлению.

Область применения настоящего стандарта охватывает полосу частот от 9 кГц до 400 ГГц, но нормы ИРП установлены в полосе частот от 150 кГц до 18 ГГц. Измерения на частотах, применительно к которым нормы не установлены, не проводят.
Настоящий стандарт устанавливает требования к ПНМБ ВЧ электрическому световому оборудованию и световому оборудованию ультрафиолетового излучения, работающему на частотах в полосах, выделенных ПНМБ ВЧ устройствам в соответствии с [1], [2]. Требования к другим видам электрического светового оборудования приведены в ГОСТ Р 51318.15 и [3].
Настоящий стандарт также устанавливает нормы напряжения ИРП на сетевых зажимах медицинской высокочастотной аппаратуры для электрохирургии (при выключенной выходной цепи).
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51317.6.3-2009 (МЭК 61000-6-3:2006) Совместимость технических средств электромагнитная. Электромагнитные помехи от технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Нормы и методы испытаний
ГОСТ Р 51317.6.4-2009 (МЭК 61000-6-4:2006) Совместимость технических средств электромагнитная. Электромагнитные помехи от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний
ГОСТ Р 51318.15-99 (СИСПР 15-96) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от электрического светового и аналогичного оборудования. Нормы и методы испытаний
ГОСТ Р 51318.16.4.2-2006 (СИСПР 16-4-2:2003) Совместимость технических средств электромагнитная. Неопределенность измерений в области электромагнитной совместимости
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
ГОСТ Р 51320-99 Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств - источников индустриальных радиопомех
ГОСТ 12.1.006-84 Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 7396.1-89 (МЭК 83-75) Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры
ГОСТ 14777-76 Радиопомехи индустриальные. Термины и определения
ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2. Термины и определения

В настоящем стандарте применены термины по ГОСТ 14777, ГОСТ 30372, ГОСТ Р 51319, ГОСТ Р 51320, [4], а также следующие термины с соответствующими определениями:
2.1. ПНМБ ВЧ устройство: устройство, предназначенное для локального создания и/или использования высокочастотной энергии для промышленных, научных, медицинских, бытовых или аналогичных целей, за исключением применения в области телекоммуникаций, информационных технологий и в других областях, на которые требования настоящего стандарта не распространяются.
2.2. Граница испытуемого устройства: воображаемая линия, описывающая простую геометрическую фигуру, в которую вписывается испытуемое устройство с соединительными кабелями.
2.3. Оборудование электроэрозионной обработки: устройства, необходимые для электроэрозионной обработки, включая рабочий орган, генератор, схемы управления, контейнер с рабочей жидкостью и встроенные устройства.
2.4. Искровая электроэрозионная обработка: удаление вещества с изделия в диэлектрической рабочей жидкости посредством электрических разрядов (разделенных во времени и распределенных в пространстве случайным образом), создаваемых между двумя проводящими электродами (электрод инструмента и электрод обрабатываемого изделия) при контролируемой энергии разряда.
2.5. Аппараты дуговой сварки: устройства для подачи тока и напряжения, имеющие характеристики, соответствующие процессам дуговой сварки и сходным с
