Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 ноября 2012 г. N 874-ст

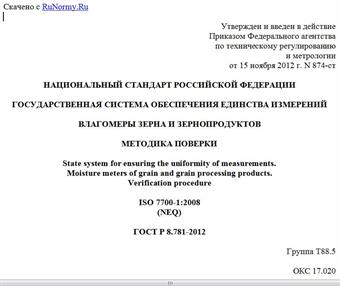

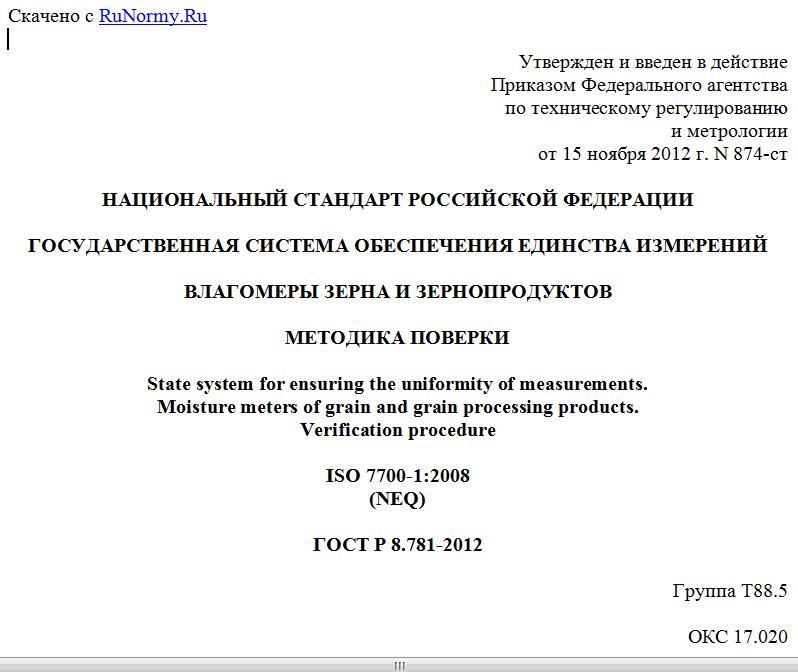

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ВЛАГОМЕРЫ ЗЕРНА И ЗЕРНОПРОДУКТОВ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Moisture meters of grain and grain processing products.
Verification procedure
ISO 7700-1:2008
(NEQ)
ГОСТ Р 8.781-2012
Группа Т88.5
ОКС 17.020
ОКСТУ 0008
Дата введения
1 января 2014 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 874-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 7700-1:2008 "Влагомеры. Проверка калибровки. Часть 1. Влагомеры для зерновых" (ISO 7700-1:2008 "Food products - Checking the performance of moisture meters in use - Part 1: Moisture meters for cereals", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на сверхвысокочастотные диэлькометрические (емкостные), кондуктометрические влагомеры, предназначенные для измерений массовой доли влаги (влажности) зерна и зернопродуктов (далее - влагомеры), и устанавливает методику их первичной и периодической поверок.
В соответствии с назначением и областью применения по ГОСТ 29027 влагомеры подразделяют:
- на лабораторные, для измерений влажности зерна и зернопродуктов в лабораторных условиях;
- полевые (переносные) для оперативного измерения влажности непосредственно в местах отбора проб зерна при уборке, послеуборочной обработке, хранении зерна и зернопродуктов;
- поточные (непрерывные или дискретные), для автоматического измерения влажности и сигнализации об ее отклонении от установленных пределов и (или) регулирования производственных процессов и управления ими.
В соответствии с ГОСТ Р 8.681 влагомеры относят к следующим группам точности:
- высокой точности;
- средней точности;
- низкой точности.
Диапазон относительной погрешности для влагомеров высокой точности составляет от 10,0% до 1,3%; средней точности - от 20,0% до 4,0%; низкой точности - от 25,0% до 5,0%.
Интервал между поверками - 1 год.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.681-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
ГОСТ Р 8.736-2011 Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 112-78 Термометры метеорологические стеклянные. Технические условия
ГОСТ 23706-93 (МЭК 51-6-84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости
ГОСТ 29027-91 Влагомеры твердых и сыпучих веществ. Общие технические требования и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Операции поверки
3.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер подраздела настоящего стандарта Обязательность проведения операции при поверке
первичной периодической
Внешний осмотр 8.1 Да Да
Проверка электрического сопротивления изоляции 8.2 Да <1> Нет
Проверка электрической прочности изоляции 8.3 Да <1> Нет
Проверка напряжения питания (включения сигнализации) 8.4 Да <2> Да <2>
Опробование 8.5 Да Да
Определение метрологических характеристик 8.6 Да Да
<1> Проверку электрического сопротивления и электрической прочности изоляции проводят для лабораторных и поточных влагомеров, имеющих электропитание напряжением 220 В. <2> Проверку напряжения питания (включения сигнализации) проводят для влагомеров, имеющих автономное питание.
4 Средства поверки
4.1 При проведении поверки применяют средства измерений и вспомогательные средства, указанные в таблице 2.
Таблица 2
Средства поверки
Номер подраздела, пункта настоящего стандарта Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки
7.1 Психрометр аспирационный типа МВ-4М с пределами измерений от 27% до 85% по ТУ 25-1607-054 [1]. Термометр с пределами измерений от 0 °C до 50 °C по ГОСТ 112
8.2 Мегомметр рабочим напряжением до 500 В типов М1102/1, Ф4102/1-1М по ГОСТ 23706
8.3 Установка для проверки электрической прочности изоляции мощностью 0,25 кВ·А, с выходным напряжением 1500 В, частотой 50 Гц типа УПУ-10. Вольтметр универсальный цифровой типа В7-46/1 по ТУ 2.710.038 [2]
8.4 Источник питания постоянного тока типа Б5-46 с пределами выходного напряжения 0,01 - 9,99 В по ТУ 3.233.220 [3]
8.6 Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах типов УВТО-М, УВТО-1М, ЭУВТ по ГОСТ Р 8.681 с относительной погрешностью: 2,4% - 0,6% - в диапазоне измерений от 5% до 20%; 0,7% - 0,3% - в диапазоне измерений от 20% до 45%. ГСО массовой доли влаги зерна 1-го разряда (ГСО 8989-2008) с абсолютной погрешностью аттестованного значения +/- 0,1% в диапазоне измерений от 7,0% до 18,0%. ГСО массовой доли влаги зерна 2-го разряда (ГСО 8990-2008) с абсолютной погрешностью аттестованного значения: +/- 0,2% в диапазоне измерений от 7,0% до 18,0%; +/- 0,3% в диапазоне измерений от 18,0% до 25,0%. ГСО массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010) с абсолютной погрешностью аттестованного значения +/- 0,2% в диапазоне измерений от 7,0% до 16,0%
4.2 Допускается применять другие средства поверки, не приведенные в таблице 2, обеспечивающие требуемую точность определения метрологических характеристик.
4.3 Все средства поверки должны иметь действующие свидетельства о поверке, а стандартные образцы (ГСО) - действующие паспорта.
4.4 При получении отрицательных результатов при выполнении любой из операций поверку прекращают.
5 Требования к квалификации поверителей
Поверку осуществляют специалисты аккредитованных организаций, аттестованные в качестве поверителей и изучившие эксплуатационную документацию на поверяемый влагомер.
6 Требования безопасности
При проведении поверки должны быть соблюдены правила технической эксплуатации электроустановок потребителей [4], межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок [5], требования ГОСТ 12.2.007.0 и эксплуатационной документации на влагомер.
7 Условия поверки и подготовка к ней
