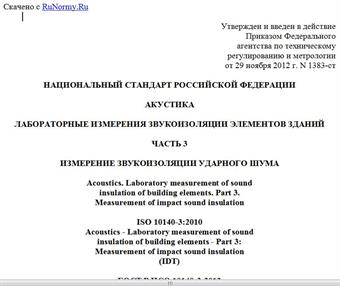

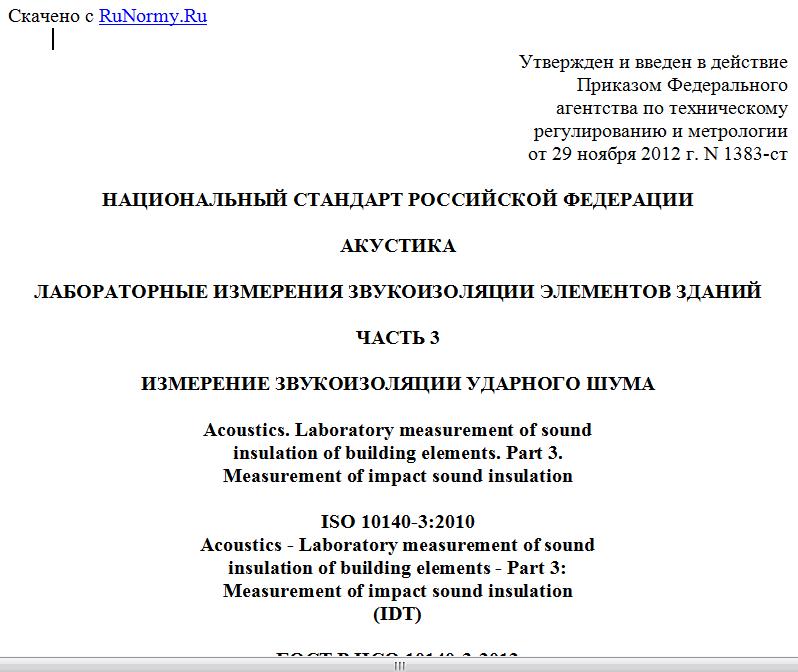

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1383-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ ЗВУКОИЗОЛЯЦИИ ЭЛЕМЕНТОВ ЗДАНИЙ
ЧАСТЬ 3
ИЗМЕРЕНИЕ ЗВУКОИЗОЛЯЦИИ УДАРНОГО ШУМА
Acoustics. Laboratory measurement of sound
insulation of building elements. Part 3.
Measurement of impact sound insulation
ISO 10140-3:2010
Acoustics - Laboratory measurement of sound
insulation of building elements - Part 3:
Measurement of impact sound insulation
(IDT)
ГОСТ Р ИСО 10140-3-2012
ОКС 91.120.20
Дата введения
1 декабря 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1383-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10140-3:2010 "Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума" (ISO 10140-3:2010 "Acoustics - Laboratory measurement of sound insulation of building elements - Part 3: Measurement of impact sound insulation").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает лабораторный метод измерения звукоизоляции ударного шума полами и их элементами.
Результаты испытаний могут применяться для сравнения звукоизолирующих свойств строительных конструкций, классификации изделий по их звукоизолирующей способности при проектировании строительных изделий с определенными требованиями к акустическим характеристикам и при оценке характеристик зданий в целом в реальных условиях.
Измерения выполняют на лабораторных испытательных установках, в которых приняты специальные меры для ослабления косвенной звукопередачи. Результаты измерений, выполненных в соответствии с настоящим стандартом, не могут быть непосредственно применены в натурных условиях без учета других влияющих на звукоизоляцию шума факторов, таких как косвенная звукопередача, граничные условия и суммарный коэффициент потерь.
Применение стандартной ударной машины [см. ИСО 10140-5 (приложение E)] в качестве источника ударного шума, устанавливаемое методом испытаний, имитирует звук шагов обутого человека.
Настоящий стандарт применим только в лабораторных условиях ко всем типам полов (как к тяжелым, так и к легким) со всеми видами напольных покрытий.
Примечание. Если целью измерений звукоизоляции ударного шума является сопоставление реального источника ударного шума (например, шума при хождении людей или при прыжках ребенка по полу) с искусственным источником ударного шума (например, ударной машиной), то, чтобы отчетливо различать полы и напольные покрытия при реальном и искусственном источнике шума, предполагают, что оба источника создают одинаковые спектры силы. Полагают также, что частотные зависимости импедансов источников одинаковы. Корреляция шума реального источника, возникающего при хождении человека без обуви, и шума стандартной ударной машины, требования к которой приведены в разделе 4, является слабой.
Альтернативный метод с применением массивного мягкого источника для оценки звукоизоляции полом ударного шума, возникающего при воздействии источников с интенсивными низкочастотными составляющими, например, при хождении без обуви или при прыжках ребенка по полу, приведен в Приложении A. Альтернативные источники ударного шума (модифицированная стандартная ударная машина с целью обеспечения сходства ее динамических характеристик с характеристиками шума при хождении без обуви и имитации массивного мягкого источника ударного шума с целью обеспечения сходства с динамическими характеристиками шума при прыжках ребенка) определены в ИСО 10140-5 (приложение F). Метод испытания одно- и многослойных напольных покрытий на стандартных полах описан в ИСО 10140-1 (приложение H). Многослойные покрытия могут быть изготовлены промышленным способом или подготовлены в условиях испытаний.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированные ссылки относят к последнему изданию ссылочного стандарта, включая все его изменения.
ИСО 140-2 Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 2. Определение, проверка и применение показателей точности (ISO 140-2, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 2: Determination, verification and application of precision data)
ИСО 717-2 Акустика. Нормирование звукоизоляции в зданиях и строительных элементах. Часть 2. Звукоизоляция ударного шума (ISO 717-2, Acoustics - Rating of sound insulation in buildings and of building elements - Part 2: Impact sound insulation)
ИСО 10140-1 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний для строительных изделий определенного вида (ISO 10140-1, Acoustics - Laboratory measurement of sound insulation of building elements - Part 1: Application rules for specific products)
ИСО 10140-4 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений (ISO 10140-4, Acoustics - Laboratory measurement of sound insulation of building elements - Part 4: Measurement procedures and requirements)
ИСО 10140-5 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию (ISO 10140-5, Acoustics - Laboratory measurement of sound insulation of building elements - Part 5: Requirements for test facilities and equipment)
МЭК 60942 Электроакустика. Калибраторы акустические (IEC 60942, Electroacoustics - Sound calibrators)
МЭК 61260 Электроакустика. Фильтры полосовые октавные и на долю октавы (IEC 61260, Electroacoustics - Octave-band and fractional-octave-band filters)
МЭК 61672-1 Электроакустика. Шумомеры. Часть 1. Технические требования (IEC 61672-1, Electroacoustics - Sound level meters - Part 1: Specifications)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Уровень звукового давления ударного шума (impact sound pressure level) , дБ: средний уровень звукового давления в приемном помещении <*> лаборатории в 1/3-октавной полосе частот при возбуждении испытуемого пола стандартным источником ударного шума.
--------------------------------
<*> Здесь и в других частях ГОСТ Р ИСО 10140 под средним уровнем звукового давления в помещении понимают "уровень среднего по энергии звукового давления в помещении" (energy average sound pressure level in a room).
Примечание. Определение термина "средний уровень звукового давления в помещении" дано в ИСО 10140-4.
3.2. Приведенный уровень звукового давления ударного шума (normalized impact sound pressure level) , дБ: уровень звукового давления ударного шума , увеличенный на коррекцию, равную десяти десятичным логарифмам отношения измеренной эквивалентной площади звукопоглощения A приемного помещения к стандартной эквивалентной площади звукопоглощения , рассчитываемый по формуле
, (1)
где .
Примечание. Формула для расчета эквивалентной площади звукопоглощения A приемного помещения приведена в ИСО 10140-4.
4. Испытательное оборудование и средства измерений
Лабораторное испытательное оборудование должно удовлетворять требованиям ИСО 10140-5 (приложение A).
Ударная машина должна удовлетворять требованиям ИСО 10140-5 (приложение E).
Требования к средствам измерения уровня звука и их калибровке установлены ИСО 10140-5.
Примечание. Альтернативные методы оценки звукоизоляции полом или напольным покрытием с применением модифицированной ударной машины или стандартного массивного мягкого источника ударного шума могут обеспечить более адекватную оценку звукоизоляции ударного шума по сравнению с обычным шумом, вызванным, например, хождением без обуви или прыжками ребенка по полу. Методика измерений с применением массивного мягкого источника ударного шума приведена в Приложении A. Требования к альтернативным источникам ударного шума установлены ИСО 10140-5 (приложение F).
5. Методика измерений и оценки
5.1. Общие положения
Используют два расположенных друг над другом смежных испытательных помещения, причем верхнее называют помещением источника (шума), нижнее - приемным помещением. Испытуемым объектом является пол, разделяющий указанные помещения (см. раздел 6). Источник ударного шума помещают сверху испытуемого объекта в различных точках. Уровень звукового давления измеряют в приемном помещении, как правило, в диапазоне частот от 100 до 5000 Гц (дополнительно от 50 Гц). Эквивалентную площадь звукопоглощения приемного помещения рассчитывают по результатам измерений времени реверберации. Величины, указанные в разделе 3, могут быть оценены по уровням звукового давления в приемном помещении с учетом эквивалентной площади звукопоглощения. Методы определения средних уровней звукового давления применяют с учетом поправок на фоновый шум и время реверберации в соответствии с ИСО 10140-4
