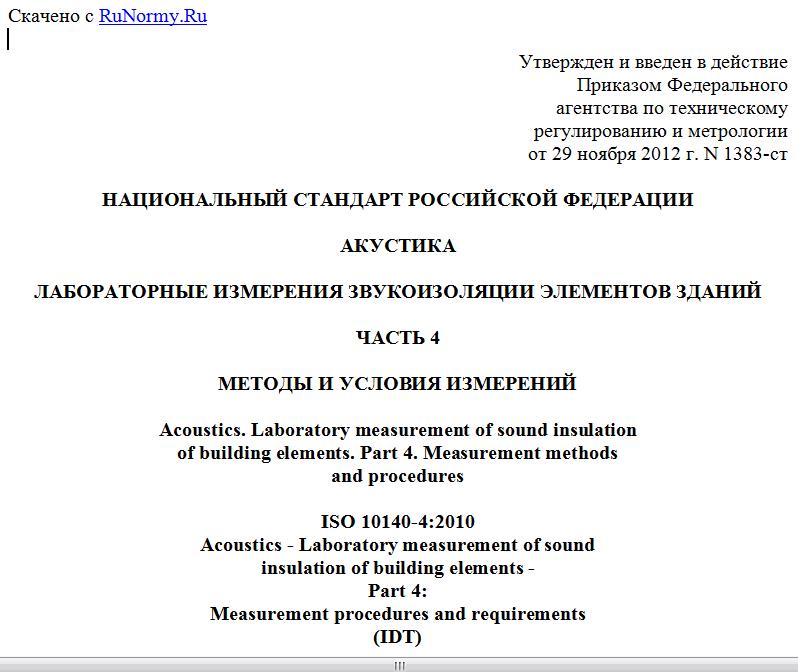

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1383-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ ЗВУКОИЗОЛЯЦИИ ЭЛЕМЕНТОВ ЗДАНИЙ
ЧАСТЬ 4
МЕТОДЫ И УСЛОВИЯ ИЗМЕРЕНИЙ
Acoustics. Laboratory measurement of sound insulation
of building elements. Part 4. Measurement methods
and procedures
ISO 10140-4:2010
Acoustics - Laboratory measurement of sound
insulation of building elements -
Part 4:
Measurement procedures and requirements
(IDT)
ГОСТ Р ИСО 10140-4-2012
ОКС 91.120.20
Дата введения
1 декабря 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1383-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10140-4:2010 "Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений" (ISO 10140-4:2010 "Acoustics - Laboratory measurement of sound insulation of building elements - Part 4: Measurement procedures and requirements").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает основные лабораторные методы измерений звукоизоляции воздушного и ударного шума.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированные ссылки относят к последнему изданию ссылочного стандарта, включая все его изменения.
ИСО 3382-2. Акустика. Измерение акустических параметров помещений. Часть 2. Время реверберации обычных помещений (ISO 3382-2. Acoustics - Measurement of room acoustic parameters - Part 2: Reverberation time in ordinary rooms)
ИСО 10140-1:2010. Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний для изделий определенного вида (ISO 10140-1:2010. Acoustics - Laboratory measurement of sound insulation of building elements - Part 1: Application rules for specific products)
ИСО 10140-2. Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума (ISO 10140-2. Acoustics - Laboratory measurement of sound insulation of building elements - Part 2: Measurement of airborne sound insulation)
ИСО 10140-3. Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума (ISO 10140-3. Acoustics - Laboratory measurement of sound insulation of building elements - Part 3: Measurement of impact sound insulation)
ИСО 10140-5:2010. Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию (ISO 10140-5:2010. Acoustics - Laboratory measurement of sound insulation of building elements - Part 5: Requirements for test facilities and equipment)
ИСО 10848-1:2006. Акустика. Лабораторные измерения косвенной передачи воздушного и ударного шума между смежными помещениями. Часть 1. Основные положения (ISO 10848-1:2006. Acoustics - Laboratory measurement of the flanking transmission of airborne and impact sound between adjoining rooms - Part 1: Frame document)
ИСО 18233. Акустика. Применение новых методов измерений в акустике зданий и помещений (ISO 18233. Acoustics - Application of new measurement methods in building and room acoustics).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Средний уровень звукового давления в помещении <*> (average sound pressure level in a room) L, дБ: величина, равная десяти логарифмам по основанию 10 отношения усредненного по пространству и по времени квадрата звукового давления к квадрату опорного звукового давления, причем пространственное усреднение выполняется по всему помещению за исключением областей, в которых существенны прямой звук источника шума или влияние ближнего поля ограждающих поверхностей помещения (стены и т.п.).
--------------------------------
<*> Приведенный в ИСО 10140 термин может быть переведен на русский язык как "уровень среднего по энергии звукового давления в помещении". Слова "по энергии" не означают усреднения по энергии звука, а лишь акцентируют внимание на усреднении величин, характеризующих энергию звукового поля, т.е. квадратов звукового давления в различных точках помещения. Поскольку такой способ усреднения всегда используют в стандартных методах определения акустических характеристик элементов зданий, целесообразно ввести для него приведенный здесь специальный термин, опустив для краткости выражение "по энергии".
3.2. Время реверберации (reverberation time) T, с: время спада уровня звукового давления в помещении на 60 дБ от первоначального значения после выключения источника шума.
Примечание. Интервал времени для оценки времени реверберации начинается в момент, когда кривая спада уровня снижается на 5 дБ от первоначального уровня звукового давления, и заканчивается в момент, когда она снижается на 25 дБ от первоначального уровня.
3.3. Время структурной реверберации (structural reverberation time) , с: время, необходимое для спада уровня ускорения вибрации строительной конструкции на 60 дБ от первоначального значения после выключения источника структурного шума.
Примечание. Практически рассчитывают путем линейной экстраполяции кривой спада на интервале уровней, значительно меньшем 60 дБ, предпочтительно от 15 до 20 дБ.
3.4. Уровень фонового шума (background noise level), дБ: измеренный уровень звукового давления в приемном помещении, созданный всеми источниками шума за исключением громкоговорителя или ударной машины, расположенных в помещении источника.
3.5. Сканирующий микрофон (continuously moving microphone): микрофон, который по отношению к фиксированной точке:
a) перемещают по окружности с постоянной скоростью;
b) за фиксированное время перемещают по дуге окружности в прямом и обратном направлении на максимально большой угол (не менее 270°).
4. Методы и условия измерений
4.1. Диапазон частот
Все величины должны измеряться с применением 1/3-октавных полосовых фильтров, имеющих следующие среднегеометрические частоты, Гц: 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000.
Если дополнительно необходимы данные в низкочастотной области, то применяют 1/3-октавный фильтр со следующими среднегеометрическими частотами, Гц: 50, 63, 80.
Руководство по измерениям в низкочастотной области приведено в Приложении А.
4.2. Измерение уровней звукового давления
4.2.1. Общие положения
Средние уровни звукового давления получают: с помощью одного микрофона, перемещаемого от одной точки измерений к другой; с помощью совокупности неподвижно зафиксированных в определенных положениях микрофонов или с помощью сканирующего микрофона.
4.2.2. Минимальные расстояния
Следующие связанные с точками измерений расстояния являются минимальными и должны быть по возможности превышены:
a) 0,7 м между фиксированными микрофонами;
b) 0,7 м от любого микрофона до ограждающих поверхностей помещения;
c) 0,7 м от любого микрофона до любого звукорассеивающего объекта;
d) 1,0 м от любого микрофона до испытуемого объекта;
e) 1,0 м от любого микрофона до источника шума.
4.2.3. Время усреднения
4.2.3.1. Фиксированные положения микрофона
В каждой точке измерений время усреднения должно быть не менее 6 с для всех частотных полос со среднегеометрическими частотами от 100 до 400 Гц. Для более высокочастотных полос допускается меньшее время усреднения, но не менее 4 с.
4.2.3.2. Сканирующий микрофон
Время усреднения должно включать в себя все перемещения микрофона и быть не менее 30 с. При использовании перемещаемого громкоговорителя продолжительность измерений должна быть равна всему времени перемещения громкоговорителя, которое должно быть не менее 30 с.
4.2.4. Средний уровень звукового давления
4.2.4.1. Фиксированные положения микрофона
Средний уровень звукового давления рассчитывают по формуле
