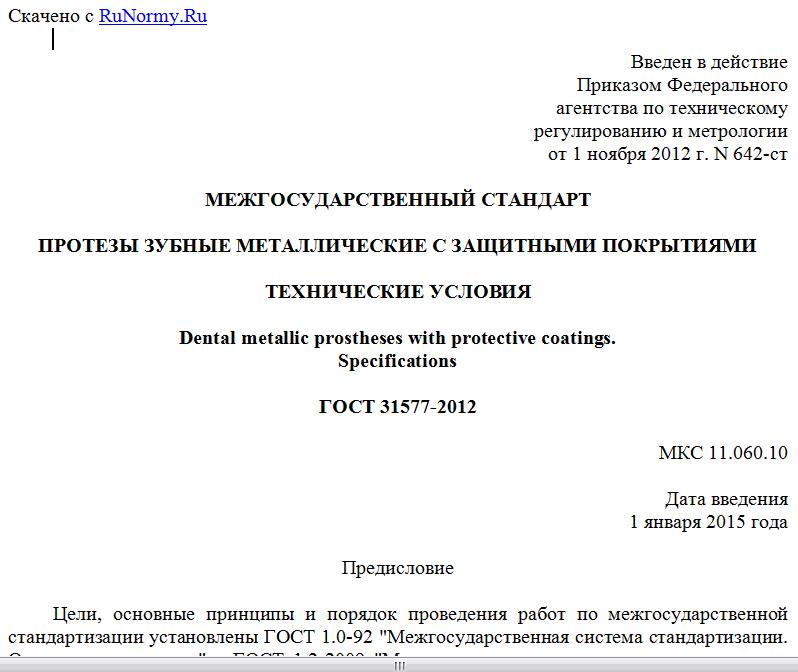

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 ноября 2012 г. N 642-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОТЕЗЫ ЗУБНЫЕ МЕТАЛЛИЧЕСКИЕ С ЗАЩИТНЫМИ ПОКРЫТИЯМИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Dental metallic prostheses with protective coatings.
Specifications
ГОСТ 31577-2012
МКС 11.060.10
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 41-2012 от 24 мая 2012 г.)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 01 ноября 2012 г. N 642-ст межгосударственный стандарт ГОСТ 31577-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Стандарт подготовлен на основе применения ГОСТ Р 51058-97
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты"
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на металлические зубные протезы с защитными покрытиями, нанесенными вакуумным ионно-плазменным методом (далее - протезы), применяемые в ортопедической стоматологии для восстановления функции зубочелюстной системы, и устанавливает технические требования к протезам, порядок и методы испытаний, указания по эксплуатации.
Стандарт не распространяется на протезы из благородных металлов и сплавов и на протезы, для которых в качестве технологических слоев применяют покрытия, получаемые электрохимическим и химическим способами.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.302-88 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 15.009-91 Система разработки и постановки продукции на производство. Непродовольственные товары народного потребления
ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионностойкие, жаростойкие и жаропрочные. Марки
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1 Протезы должны соответствовать требованиям настоящего стандарта и изготовляться по технологической документации, утвержденной в установленном порядке.
3.2 Основные параметры
3.2.1 Протезы должны быть изготовлены с использованием материалов и методов, разрешенных к применению в медицинской практике и утвержденных в установленном порядке.
3.2.2 Вид и форма протезов должны соответствовать медицинским показаниям и учитывать индивидуальные особенности зубочелюстной системы пациентов.
3.2.3 Материалы, конструкция и технология изготовления протезов должны обеспечивать:
- полную биологическую индифферентность;
- отсутствие у пациентов дополнительных вкусовых ощущений, в том числе привкуса металла;
- высокую цветовую стабильность;
- устойчивость к предстерилизационной очистке, дезинфекции и стерилизации;
- химическую стойкость к средам полости рта;
- сохранение функциональных и гигиенических свойств протезов, в том числе упругости.
3.3 Требования к основе протезов
3.3.1 Основа протезов должна быть изготовлена из нержавеющей стали марки 12Х18Н9Т или 12Х18Н10Т по ГОСТ 5632 или кобальтохромового сплава (КХС) по нормативному документу.
3.3.2 Соединение элементов протезов в мостовидные или консольные структуры должно осуществляться методом литья, импульсной лазерной сваркой или пайкой серебряным припоем.
3.3.3 Швы на сварных и паяных протезах должны быть непрерывны по всей длине, зачищены и отполированы. Ширина швов паяных соединений должна быть не более 0,5 мм. Наплывы припоя не допускаются. Толщина сварных швов не должна превышать 1 мм.
3.3.4 Поверхность протезов не должна иметь посторонних включений, неслитин, трещин, пор, раковин, заусенцев и других видов дефектов. Исправление пор и раковин путем пайки не допускается.
3.3.5 Поверхность протезов должна быть очищена от шлака, продуктов коррозии и других загрязнений, отбелена, отполирована, обезжирена, не иметь забоин, вмятин, прижогов, рисок. Острые углы и кромки должны быть скруглены, за исключением технически обоснованных случаев.
3.3.6 Шероховатость наружной поверхности основного металла протезов Ra <= 0,2 мкм.
Требования к шероховатости поверхности не распространяются на поверхности, подлежащие облицовке, резьбовые и другие поверхности, к которым не предъявляются требования по декоративности.
3.3.7 Толщина стенок коронок как одиночных, так и входящих в мостовидные и консольные протезы, должна быть не менее 0,15 мм.
3.4 Требования к покрытиям
3.4.1 Покрытия должны быть многослойными композиционными и соответствовать требованиям таблицы 1.
Таблица 1
Состав многослойного покрытия
Наименование слоя Материал
Наружный защитно-декоративный Карбонитрид титана или нитрид титана, или нитрид титана и циркония
Промежуточный антикоррозионный Карбид титана или титан и нитрид титана, или титан, или цирконий
Переходный температурно-защитный Титан или хром, или хром и титан, или сталь 12Х18Н9Т, или нитрид хрома
Примечания 1 Варианты изготовления определяются технологическими возможностями изготовителя. 2 Температурно-защитный слой обязательно наносят на паяные протезы.
3.4.2 Общая толщина покрытия должна быть от 2 до 5 мкм.
3.4.3 Цвет покрытия должен быть от светло-желтого до темно-желтого и соответствовать цветовому решению образца-эталона по ГОСТ 15.009.
3.4.4 Покрытие должно быть прочно сцепленным с основой протезов, без шелушений, сколов, вздутий, растрескивания.
3.4.5 Поверхность покрытия должна быть равномерно блестящей. На наружных поверхностях протезов, в том числе и по местам пайки, не допускаются матовость, пробелы, царапины, сколы, трещины, следы микродуг, радужность, пятнистость.
3.4.6 Покрытия должны быть коррозионностойкими.
3.4.7 Между протезами с покрытием разность электрических потенциалов не должна быть более 400 мВ.
3.5 Маркировка и упаковка
3.5.1 Маркировку протезов не производят. Вся необходимая информация для транспортирования и сдачи заказчику должна быть приведена в сопроводительной документации и содержать следующие сведения:
наименование предприятия-изготовителя;
дату изготовления;
количество протезов по номенклатуре;
штамп органов контроля или подпись ответственного лица за контроль качества протезов.
3.5.2 Упаковку протезов осуществляют в любую технологическую тару, обеспечивающую защиту покрытия от воздействия механических факторов на период транспортирования и хранения.
Для просмотра документа целиком скачайте его >>>
