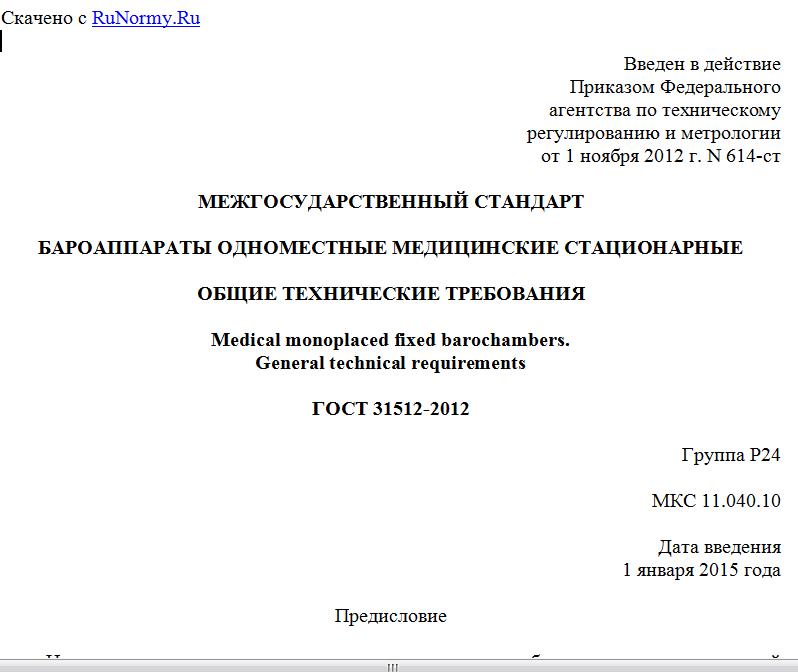

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 ноября 2012 г. N 614-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БАРОАППАРАТЫ ОДНОМЕСТНЫЕ МЕДИЦИНСКИЕ СТАЦИОНАРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Medical monoplaced fixed barochambers.
General technical requirements
ГОСТ 31512-2012
Группа Р24
МКС 11.040.10
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2012 г. N 614-ст межгосударственный стандарт ГОСТ 31512-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Стандарт подготовлен на основе применения ГОСТ Р 51316-99 с Изменением N 1 (ИУС 2-2005), Поправкой (ИУС 11-2011)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на одноместные стационарные бароаппараты, предназначенные для лечения методом гипербарической оксигенации (далее - ГБО) взрослых и детей в кислородной и воздушной среде под повышенным давлением.
Настоящий стандарт устанавливает требования к устройству, изготовлению, размещению, монтажу, эксплуатации, ремонту, обслуживанию и техническому диагностированию одноместных медицинских стационарных бароаппаратов (далее - бароаппаратов), обеспечивающие безопасное функционирование подразделений ГБО, оснащенных этими бароаппаратами и входящих в состав лечебно-профилактических учреждений Российской Федерации.
Стандарт не распространяется на полевые (переносные), передвижные (транспортные) бароаппараты и на бароаппараты, предназначенные для лечения животных.
Уточнение области применения приведено в приложении А.
Определения, применяемые в настоящем стандарте, приведены в приложении Б.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.2.052-81 Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности
ГОСТ 20.39.108-85 Комплексная система общих технических требований. Требования по эргономике, обитаемости и технической эстетике. Номенклатура и порядок выбора
ГОСТ 5583-78 Кислород газообразный технический и медицинский. Технические условия
ГОСТ 14249-89 Сосуды и аппараты. Нормы и методы расчета на прочность
ГОСТ 22056-76 Трубки электроизоляционные из фторопласта 4Д и 4ДМ. Технические условия
ГОСТ 24222-80 Пленка и лента из фторопласта-4. Технические условия
ГОСТ 28386-89 Аппаратура гипербарической оксигенации. Общие технические требования
ГОСТ 15.013-86 Система разработки и постановка продукции на производство. Медицинские изделия
ГОСТ 30324.0-95 Изделия медицинские электрические. Часть 1. Общие требования безопасности
ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты", за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Требования к конструкции бароаппаратов
3.1 Общие требования
Конструкция бароаппарата должна удовлетворять требованиям настоящего стандарта, а также ГОСТ 28386.
Расчет на прочность корпуса барокамеры необходимо проводить в соответствии с ГОСТ 14249. Рабочее давление барокамеры (сосуда) должно быть в пределах от 100 до 300 кПа.
Конструкция бароаппарата должна обеспечивать герметичность. Падение давления в течение 5 минут при закрытых входе и выходе барокамеры не должно быть более 5 кПа.
Усилие, прилагаемое к ручке байонетного замка при открывании и закрывании барокамеры, а также усилия перемещения крышки по всей длине хода, ложа с пациентом в барокамеру и обратно, бароаппарата по горизонтальному полу и других элементов бароаппарата должны быть рассчитаны с учетом действующих норм и правил по охране труда, в том числе по переносу (перемещению) тяжестей.
Колеса барокамеры должны быть оснащены устройством фиксации для исключения возможности ее самопроизвольного перемещения во время сеанса.
Барокамера должна быть оснащена запорной, запорно-регулирующей арматурой и предохранительными устройствами от повышения давления, удовлетворяющими требованиям правил [1].
Сброс газовой среды из барокамеры при срабатывании предохранительного устройства должен осуществляться в соответствии с ГОСТ 12.2.052.
В каждой линии подачи сжатого газа должна быть предусмотрена установка обратного клапана для предотвращения утечки газа из барокамеры при падении давления в подводящих магистралях ниже давления, установленного в барокамере.
Бароаппараты в зависимости от возможных последствий отказа в процессе использования относятся к изделиям класса Б по ГОСТ 20790.
Расчетный срок службы бароаппарата должен быть не менее 5 лет, расчетный ресурс - не менее 5000 циклов.
Эргономические и эстетические показатели бароаппарата должны соответствовать требованиям ГОСТ 20.39.108.
Конструкция бароаппарата должна обеспечивать проведение дезинфекции, санитарной и антистатической обработок и профилактических работ.
Маркировка, упаковка, транспортирование и хранение бароаппарата должны осуществляться в соответствии с требованиями ГОСТ 20790.
3.2 Требования к применяемым материалам
Применяемые конструкционные материалы для изготовления корпуса барокамеры должны соответствовать требованиям настоящего стандарта, а также ГОСТ 12.2.052 и правил [1].
Для изготовления корпуса (частей корпуса) барокамеры разрешается применять неметаллические материалы при условии выполнения требований правил [1] в части совместимости с рабочей средой.
Лакокрасочные материалы, применяемые для окраски внутренних поверхностей барокамеры и оборудования бароаппарата, а также материалы, используемые для изготовления масок, колпаков и других элементов системы дыхания (воздушных бароаппаратов), герметичных проходников и герморазъемов, уплотнительных прокладок, распределительных колодок, иллюминаторов, электропроводки и оболочки матрацев, должны соответствовать требованиям настоящего стандарта и ГОСТ 12.2.052.
Толщина слоев лакокрасочного покрытия внутренней поверхности барокамеры (грунта и эмали) не должна превышать 75 мкм.
Герморазъемы с изоляторами из горючих в кислороде при рабочем давлении материалов допускается использовать в том случае, если корпус герморазъема и ответные его части выполнены из негорючих в кислороде материалов по ГОСТ 12.2.052, а ответные части корпусов герморазъемов не имеют отверстий и подсоединяются к корпусу герморазъема накидными гайками; распределительные колодки допускается изготавливать из горючих в кислороде материалов (пресс-материалов, стеклотекстолитов и стеклопластиков). При этом колодка должна быть заключена в плотно закрытый (исключающий попадание влаги) металлический кожух. Вводы и выводы электрических цепей из кожуха должны быть уплотнены прокладками из заготовок фторопласта-4 по ТУ [2].
Электропроводка от герморазъема до распределительной коробки должна быть выполнена проводом во фторопластовой изоляции типа МС 16 по ТУ [3]; провод должен быть проложен в заземляемой металлической трубе или заключен в заземляемую медно-луженую плетенку, на которую должна быть надета фторопластовая трубка типа 4Д или 4ДМ по ГОСТ 22056 или чехол из ткани НТ-7 по ТУ [4]. Локально часть электропроводки допускается изолировать лентой из фторопласта-4 по ГОСТ 24222.
Использование изоляционной ленты общего назначения в конструкциях электрооборудования, применяемого внутри бароаппарата, не допускается.
Оболочку матраца для бароаппаратов следует изготавливать из ткани типа НТ-7 по ТУ [4]. Оболочка должна полностью закрывать мягкий элемент матраца.
Материалы из фторопласта и ткани типа НТ-7, применяемые для изготовления уплотнения и изоляции токонесущих элементов, а также оболочки матрацев могут быть заменены другими материалами. Эти материалы должны иметь в среде с повышенным содержанием кислорода при рабочем давлении в барокамере энергию зажигания - не менее 20 Дж; предельную концентрацию кислорода для горения - не менее 40%.
Применяемые материалы должны быть устойчивы к санитарной и антистатической обработкам, дезинфекции и обезжириванию. Материалы должны быть
