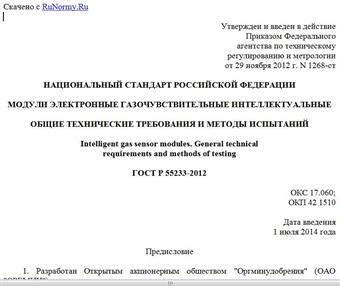

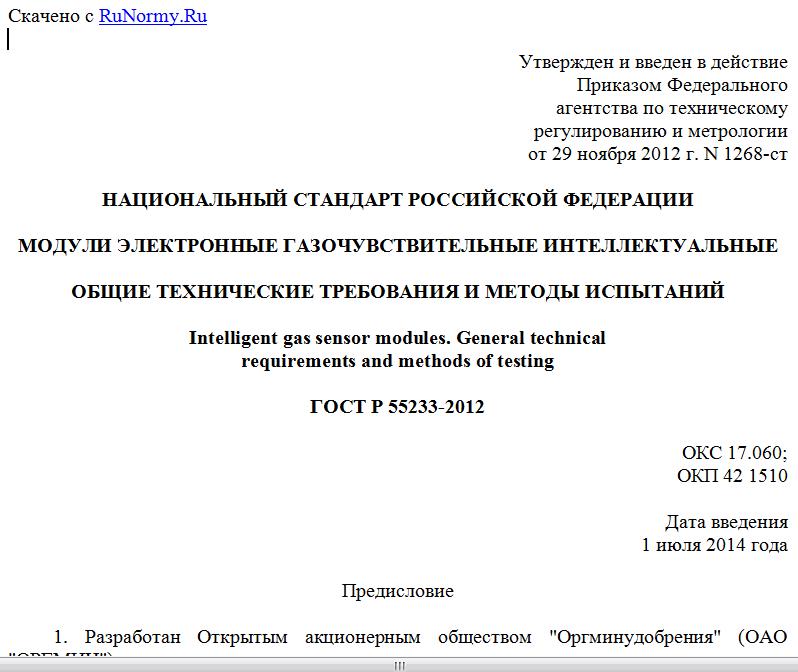

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1268-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МОДУЛИ ЭЛЕКТРОННЫЕ ГАЗОЧУВСТВИТЕЛЬНЫЕ ИНТЕЛЛЕКТУАЛЬНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Intelligent gas sensor modules. General technical
requirements and methods of testing
ГОСТ Р 55233-2012
ОКС 17.060;
ОКП 42 1510
Дата введения
1 июля 2014 года
Предисловие
1. Разработан Открытым акционерным обществом "Оргминудобрения" (ОАО "ОРГМИН").
2. Внесен Техническим комитетом по стандартизации ТК 288 "Приборы для определения состава и свойств газов и жидкостей".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1268-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает общие требования к конструкции, техническим характеристикам и методам испытаний электронных газочувствительных интеллектуальных модулей для обнаружения и/или определения горючих и других газов и паров опасных концентраций в воздушной среде, предназначенных для установки и постоянного использования в газоанализаторах и газосигнализаторах или других газоизмерительных приборах.
Настоящий стандарт не распространяется на модули, разработанные до введения в действие настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.654-2009 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ Р 51318.14.1-2006 (СИСПР 14-1:2005) Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 51330.1-99 (МЭК 60079-1-98) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита типа "взрывонепроницаемая оболочка"
ГОСТ Р 51330.10-99 (МЭК 60079-11-99) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
ГОСТ Р 51330.13-99 (МЭК 60079-14-96) Электрооборудование взрывозащищенное. Электроустановки во взрывоопасных зонах (кроме подземных выработок)
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р МЭК 61207-1-2009 Газоанализаторы. Выражение эксплуатационных характеристик. Часть 1. Общие положения
ГОСТ 8.395-80 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.2.020-76 Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Термины и определения. Классификация. Маркировка
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 22782.3-77 Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний
ГОСТ 25467-82 Изделия электронной техники. Классификация по условиям применения и требования по стойкости к внешним воздействующим факторам.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по рекомендациям [1], ГОСТ Р 52350.29.1, ГОСТ Р МЭК 61207-1, а также следующие термины с соответствующими определениями:
3.1. Датчик: устройство, воспринимающее сигналы и внешние воздействия и реагирующее на них.
3.2. Электрический сигнал: сигнал, который может быть преобразован с помощью электронных устройств, например, усилен или передан по линии передач.
3.3. Электронный датчик: электронное устройство, воспринимающее внешние воздействия и реагирующее на них изменением электрических сигналов в аналоговом и/или цифровом виде.
3.4. Преобразователь физической величины; ПФВ: устройство, предназначенное для восприятия и преобразования контролируемой физической величины в выходной сигнал.
[ГОСТ Р 51086-97, статья 2]
Примечание. Электронный датчик необходимо отличать от преобразователя. Преобразователь конвертирует один тип энергии в другой, тогда как электронный датчик преобразует любой тип энергии внешнего воздействия в электрический сигнал.
3.5. Выходной сигнал электронного датчика: напряжение, ток или заряд, которые описываются следующими характеристиками: амплитудой, частотой, фазой или цифровым кодом.
3.6. Чувствительный элемент: функциональная часть электронного датчика, находящаяся под непосредственным воздействием физического или химического фактора.
3.7. Газовый датчик: устройство, которое позволяет измерять концентрацию или определять содержание определяемых компонентов газовых смесей, в том числе паров жидких или твердых веществ.
Примечание. Основной функцией газового датчика является изменение электрического или какого-либо другого сигнала при наличии обнаруживаемого вещества в окружающем датчик пространстве. Аналогично по смыслу с термином "газочувствительный датчик".
3.8. Газовый сенсор: синоним термина "Газовый датчик".
3.9. Интеллектуальный датчик (сенсор): электронный датчик, обладающий, как минимум, одной из следующих функций: самодиагностика, самокалибровка, способность адаптироваться к изменениям внешней среды.
Примечание. Самодиагностика обеспечивается встроенной электронной схемой, которая проверяет целостность цепей и правильность формата передачи информации. Самокалибровка возможна при наличии встроенного источника газа, в рамках настоящего стандарта не рассматривается. Адаптация к внешней среде обеспечивается встроенными дополнительными датчиками, например датчиком температуры, по которому вводится температурная поправка изменения чувствительности к газу.
3.10. Интегральный (или гибридный) датчик: электронный датчик, содержащий в едином конструктивном исполнении чувствительный элемент, аналого-цифровой преобразователь и/или иные электронные устройства, выполняющие функции обработки и/или передачи электронного сигнала.
3.11. Модуль электронный газочувствительный интеллектуальный; МЭГИ: интеллектуальный датчик, содержащий газочувствительный элемент, аналого-цифровой преобразователь и/или иные электронные устройства, выполняющие функции обработки и/или передачи электронного сигнала.
3.12. Электронная таблица данных МЭГИ: массив данных в цифровом виде, хранящийся в электронной памяти МЭГИ, в котором содержится информация, необходимая для идентификации и работы МЭГИ в составе измерительной системы.
4. Классификация
4.1. МЭГИ подразделяют по следующим признакам:
4.1.1. В зависимости от назначения МЭГИ различают по:
- наименованиям определяемых компонентов;
- диапазонам измерений.
4.1.2. По конструктивному исполнению:
- однокорпусные неразборные (ОН);
- однокорпусные разборные (ОР);
- составные разборные (СР);
- составные неразборные (СН).
4.1.3. По виду материала наружной оболочки:
- из полимерных композиций, содержащих галогены;
- из полимерных композиций, не содержащих галогенов;
- из металлов, в том числе из нержавеющей стали;
- из других материалов (стекло, керамика, стеклокерамика, композитные материалы).
4.1.4. По условиям применения и требованиям по стойкости к внешним воздействующим факторам МЭГИ подразделяют в соответствии с ГОСТ 25467.
4.1.5. По устойчивости к механическим воздействиям МЭГИ подразделяют на исполнения по ГОСТ Р 52931.
5. Общие технические требования
