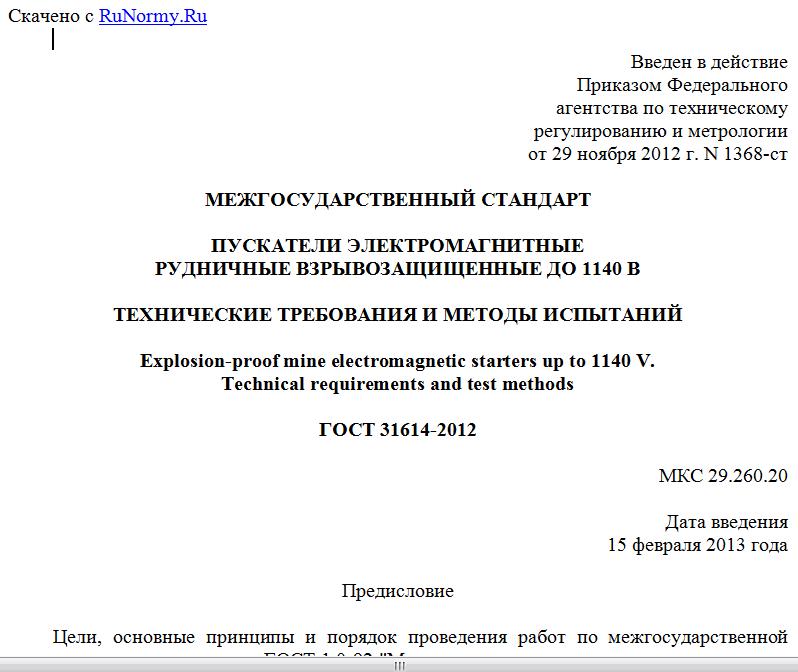

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1368-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПУСКАТЕЛИ ЭЛЕКТРОМАГНИТНЫЕ
РУДНИЧНЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ ДО 1140 В
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Explosion-proof mine electromagnetic starters up to 1140 V.
Technical requirements and test methods
ГОСТ 31614-2012
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 41 от 24 мая 2012 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Армгосстандарт
Беларусь BY Госстандарт Республики Беларусь
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1368-ст межгосударственный стандарт ГОСТ 31614-2012 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Стандарт подготовлен на основе применения ГОСТ Р 52275-2004.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт входит в комплекс межгосударственных стандартов на взрывозащищенное электрооборудование.
В стандарте приведены требования к условиям и режимам работы, к электрическим параметрам и характеристикам, к конструкции и безопасности электромагнитных пускателей, а также установлены виды и методы их испытаний.
1. Область применения
Настоящий стандарт распространяется на электромагнитные низковольтные рудничные взрывозащищенные пускатели (далее - пускатели), предназначенные для применения в трехфазных электрических сетях переменного тока промышленной частоты с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и (или) угольной пыли, для дистанционного прямого пуска и остановки трехфазных асинхронных электродвигателей, а также для защиты их от перегрузки и токов короткого замыкания в отходящих силовых цепях.
Установленные настоящим стандартом технические требования, виды и методы испытаний, а также их перечень могут конкретизироваться в технических условиях на пускатели и (или) технических требованиях, согласованных между изготовителем и потребителем.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 2933-83 <*> Аппараты электрические низковольтные. Методы испытаний
ГОСТ 12434-83 <*> Аппараты коммутационные низковольтные. Общие технические условия
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89 Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 16962.1-89 (МЭК 68-2-1-74) Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 22929-78 Аппараты защиты от токов утечки рудничные для сетей напряжением до 1200 В. Общие технические условия
ГОСТ 24754-81 Электрооборудование рудничное нормальное. Общие технические требования и методы испытаний
ГОСТ 30011.1-2003 <**> Аппаратура распределения и управления низковольтная. Общие требования и методы испытаний
ГОСТ 30852.0-2002 (IEC 60079-0:1998) <***> Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ 30852.1-2002 (МЭК 60079-1:1998) <*4> Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка"
ГОСТ 30852.10-2002 (МЭК 60079-11:1999) <*5> Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
ГОСТ 30852.20-2002 <*6> Электрооборудование рудничное. Изоляция, пути утечки и электрические зазоры. Технические требования и методы испытаний
--------------------------------
<*> Действует на территории Российской Федерации.
<**> На территории Российской Федерации действует ГОСТ Р 50030.1-2007 (МЭК 60947-1:2004) "Аппаратура распределения и управления низковольтная. Часть 1. Общие требования".
<***> На территории Российской Федерации действует ГОСТ Р 51330.0-99 (МЭК 60079-0-98) "Электрооборудование взрывозащищенное. Часть 0. Общие требования".
<*4> На территории Российской Федерации действует ГОСТ Р 51330.1-99 (МЭК 60079-1-98) "Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка".
<*5> На территории Российской Федерации действует ГОСТ Р 51330.10-99 (МЭК 60079-11-99) "Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i".
<*6> На территории Российской Федерации действует ГОСТ Р 51330.20-99 "Электрооборудование рудничное. Изоляция, пути утечки и электрические зазоры. Технические требования и методы испытаний".
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Главная цепь пускателя: все токоведущие части, включенные в цепь, предназначенную для передачи электрической энергии электродвигателю.
3.2. Вспомогательная цепь пускателя: все токоведущие части, включенные в цепь, предназначенную для управления, измерения, сигнализации и т.д. и не являющуюся главной цепью.
3.3. Номинальный рабочий ток пускателя : ток, на который рассчитана длительная работа токоведущих элементов главной цепи.
3.4. Наибольшее рабочее напряжение пускателя : наибольшее напряжение промышленной частоты, длительное приложение которого к контактам разных фаз пускателя допустимо по условиям работы его изоляции и соответствует наибольшему рабочему напряжению в электрической сети. В это понятие не входят кратковременные повышения напряжения в аварийных условиях и при сбросе нагрузки.
3.5. Предельная коммутационная способность пускателя: состояние, характеризуемое:
- наибольшей отключающей способностью при операции отключения (операция О);
- наибольшей включающей способностью при операции включения (операция В);
- наибольшей включающей и отключающей способностью, содержащей операцию включения и последующего отключения.
Наибольшая отключающая способность выражается действующим значением периодической составляющей ожидаемого тока в цепи (без пускателя) в момент, соответствующий появлению дуги в результате отключения.
Наибольшая включающая способность выражается наибольшим мгновенным значением ожидаемого тока в цепи (без пускателя), которую способен замкнуть пускатель.
Предельная коммутационная способность в цикле ВО выражается наибольшей отключающей способностью.
3.6. Стойкость пускателя к сквозным токам: способность пускателя при включенном положении выдерживать воздействие токов короткого замыкания без приваривания контактов, выбрасывания ножей разъединителя и разъемных контактных соединений и без других повреждений, препятствующих исправной работе пускателя.
3.7. Электродинамическая стойкость пускателя: способность конструкции выдерживать воздействие наибольшего тока короткого замыкания (амплитудное значение) за время его протекания без повреждений, препятствующих дальнейшей исправной работе пускателя.
3.8. Термическая стойкость пускателя: способность конструкции выдерживать воздействие наибольшего тока короткого замыкания (действующее значение) в течение 1 с без нагрева токоведущих частей до температур, превышающих допустимые при токах короткого замыкания, и без повреждений, препятствующих дальнейшей исправной работе пускателя.
