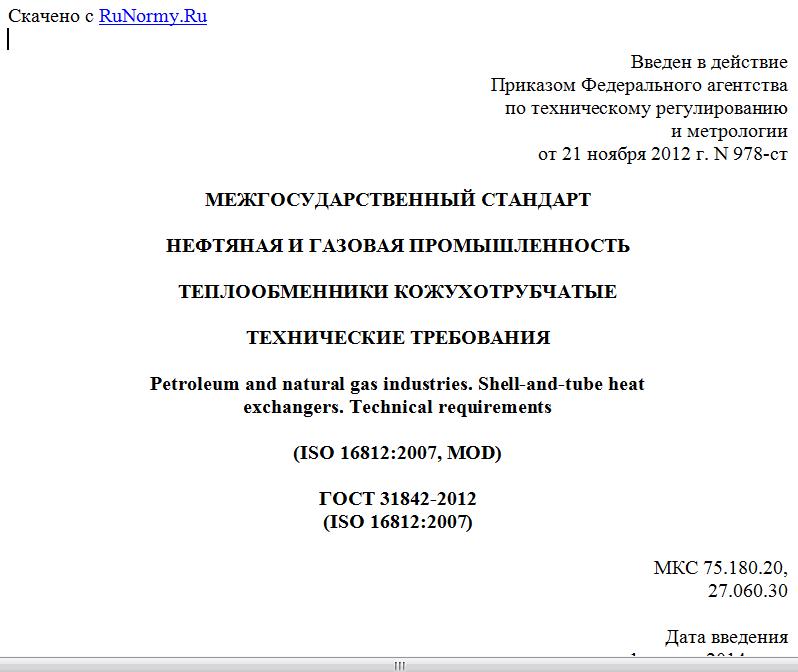

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 ноября 2012 г. N 978-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ТЕПЛООБМЕННИКИ КОЖУХОТРУБЧАТЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Petroleum and natural gas industries. Shell-and-tube heat
exchangers. Technical requirements
(ISO 16812:2007, MOD)
ГОСТ 31842-2012
(ISO 16812:2007)
МКС 75.180.20,
27.060.30
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 15 ноября 2012 г. N 42)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2012 г. N 978-ст межгосударственный стандарт ГОСТ 31842-2012 (ISO 16812:2007) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 16812:2007 Petroleum and natural gas industries - Shell-and-tube heat exchangers (Нефтяная, нефтехимическая и газовая промышленность. Теплообменники кожухотрубчатые).
Дополнительные положения и требования, а также сноски, включенные в текст настоящего стандарта для учета потребностей национальных экономик указанных выше государств, выделены курсивом.
Степень соответствия - модифицированная (MOD)
Стандарт подготовлен на основе применения ГОСТ Р 53677-2009 (ИСО 16812:2007)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Международный стандарт ISO 16812 разработан Техническим комитетом ИСО/ТК67 "Материалы и оборудование для нефтяной, нефтеперерабатывающей, нефтехимической, химической, газовой и других смежных отраслей промышленности". Подкомитет ПК 6 "Технологическое оборудование и системы".
Это второе, пересмотренное издание стандарта отменяет и заменяет первое издание (ISO 16812:2007).
Настоящий стандарт позволяет применять для конкретных условий эксплуатации дополнительные или отличающиеся требования. При принятии альтернативных решений следует установить в деталях все отличия от настоящего стандарта.
1. Область применения
Настоящий стандарт устанавливает требования к конструкции, материалам, изготовлению, контролю, испытаниям и подготовке к отгрузке стальных кожухотрубчатых теплообменных аппаратов, предназначенных для применения в нефтяной, нефтеперерабатывающей, нефтехимической, химической, газовой и других смежных отраслях промышленности.
Настоящий стандарт применим к следующим типам аппаратов теплообменных кожухотрубчатых стальных: теплообменникам, конденсаторам, холодильникам и испарителям, работающим под расчетным давлением не более 21 МПа, под вакуумом с остаточным давлением не ниже 665 Па (5 мм рт. ст.) при температуре стенки не ниже минус 70 °C.
Настоящий стандарт не применим к поверхностным вакуумным конденсаторам водяного пара и нагревателям питательной воды.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 22727-88 Прокат листовой. Методы ультразвукового контроля
ГОСТ 24507-80 Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии
ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки
ГОСТ 28759.2-90 Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры
ГОСТ 28759.3-90 Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры
ГОСТ 28759.4-90 Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения. Конструкция и размеры
ГОСТ 28759.5-90 Фланцы сосудов и аппаратов. Технические требования
ГОСТ 28759.6-90 Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования
ГОСТ 28759.7-90 Прокладки асбометаллические. Конструкция и размеры. Технические требования
ГОСТ 28759.8-90 Прокладки металлические восьмиугольного сечения. Конструкция и размеры. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 теплообменный аппарат: Теплообменный аппарат, предназначенный для передачи тепла при неизотермических условиях эксплуатации.
3.1.2 теплообменный аппарат с неподвижными трубными решетками: Теплообменный аппарат, трубные решетки которого неподвижно прикреплены к кожуху.
3.1.3 теплообменный аппарат с температурным конденсатором: Теплообменный аппарат с неподвижными трубными решетками и компенсатором для компенсации разности температурных расширений кожуха и теплообменных труб.
3.1.4 теплообменный аппарат с плавающей головкой: Теплообменный аппарат с извлекаемым трубным пучком, один конец которого свободно перемещается.
3.1.5 теплообменный аппарат с U-образными трубами: Теплообменный аппарат с извлекаемым трубным пучком, выполненным из U-образных труб.
3.1.6 корпус теплообменного аппарата: Часть разъемного теплообменного аппарата, внутрь которой вставляется трубный пучок.
3.1.7 трубный пучок: Часть теплообменного аппарата, состоящая из теплообменных труб, трубных решеток и перегородок.
3.1.8 трубчатка: Часть неразъемного теплообменного аппарата, состоящая из трубного пучка и кожуха.
3.1.9 трубная решетка: Элемент теплообменного аппарата, предназначенный для крепления теплообменных труб и разделения теплообменных сред.
3.1.10 подвижная трубная решетка: Трубная решетка, имеющая возможность перемещения.
3.1.11 неподвижная трубная решетка: Трубная решетка, не имеющая возможности перемещения.
3.1.12 кожух теплообменного аппарата: Цилиндрическая часть теплообменного аппарата, состоящая из одной или нескольких сваренных между собой обечаек.
3.1.13 плавающая головка: Часть теплообменного аппарата, состоящая из подвижной трубной решетки и крышки.
3.1.14 аппаратный фланец: Фланец, предназначенный для соединения между собой корпуса, распределительной камеры, крышки распределительной камеры, крышки корпуса.
3.1.15 переходный фланец: Фланец на корпусе теплообменного аппарата, предназначенный для крепления крышки корпуса под плавающую головку.
3.1.16 трубное пространство теплообменного аппарата: Пространство внутри теплообменника со стороны внутренней поверхности труб.
3.1.17 межтрубное пространство теплообменного аппарата: Пространство между наружной поверхностью теплообменных труб и кожухом.
3.1.18 поперечная и продольная перегородки трубного пучка: Перегородка трубного пучка, предназначенная для распределения движения потока среды в межтрубном пространстве.
3.1.19 сливная перегородка трубного пучка: Перегородка трубного пучка, предназначенная для поддержания уровня жидкости в межтрубном пространстве горизонтального теплообменного аппарата.
3.1.20 опорная перегородка: Перегородка трубного пучка, являющаяся поддерживающей опорой трубного пучка.
3.1.21 обечайка: Цилиндрическая оболочка, открытая с торцов.
