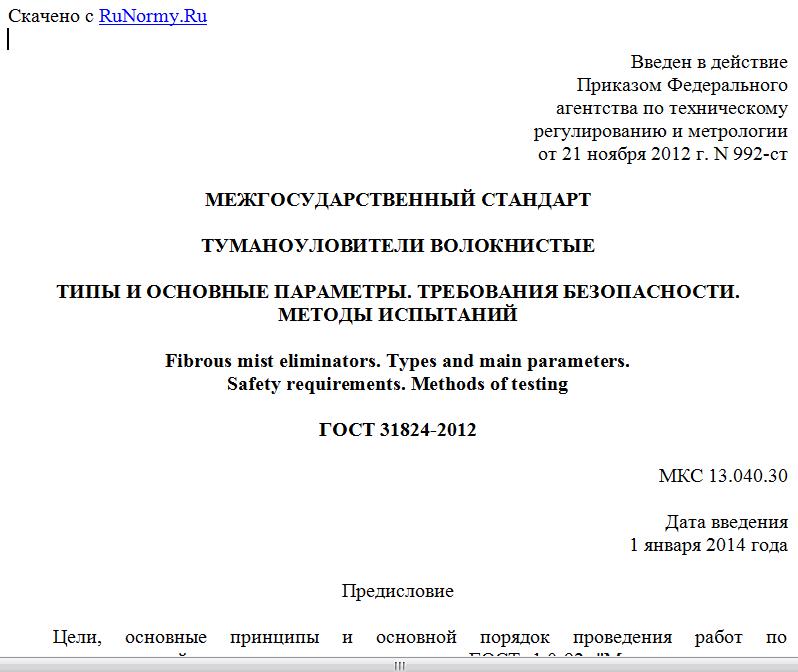

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 ноября 2012 г. N 992-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТУМАНОУЛОВИТЕЛИ ВОЛОКНИСТЫЕ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.
МЕТОДЫ ИСПЫТАНИЙ
Fibrous mist eliminators. Types and main parameters.
Safety requirements. Methods of testing
ГОСТ 31824-2012
МКС 13.040.30
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 15 ноября 2012 г. N 42)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 ноября 2012 г. N 992-ст межгосударственный стандарт ГОСТ 31824-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 50821-95
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на волокнистые туманоуловители, предназначенные для очистки газов от жидких взвешенных частиц в химической, машиностроительной, электронной, пищевой, микробиологической и других отраслях промышленности (далее - туманоуловители), и устанавливает их типы, основные параметры, требования безопасности и методы испытаний.
Обязательные требования к качеству туманоуловителей, обеспечивающие их безопасность для жизни, здоровья населения и охраны окружающей среды, изложены в разделах 5 и 6.
Стандарт может быть использован при подтверждении соответствия туманоуловителей.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.010-76 (СТ СЭВ 3517-81) Система стандартов безопасности труда. Взрывобезопасность. Общие требования
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.4.011-89 (СТ СЭВ 1086-88) Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 17.2.3.02-78 Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 17.2.4.06-90 Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 11534-75 Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 14249-89 (СТ СЭВ 1040-88, СТ СЭВ 1041-88) Сосуды и аппараты. Нормы и методы расчета на прочность
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененном) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 аэрозоль: Дисперсная система, в которой дисперсионной средой является газ, а дисперсной фазой являются жидкие и (или) твердые частицы.
3.2 волокно: Тонкая непряденая нить биологического, минерального или искусственного происхождения.
3.3 волокнистый туманоуловитель: Вид газоочистного оборудования, представляющего собой волокнистый фильтр, в котором жидкие частицы улавливаются с помощью фильтрующей перегородки, состоящей из натуральных, искусственных или синтетических волокон.
3.4 орошаемый волокнистый туманоуловитель: Волокнистый туманоуловитель, фильтрующая перегородка которого постоянно орошается жидкостью.
3.5 регенерируемый волокнистый туманоуловитель: Волокнистый туманоуловитель, фильтрующая перегородка которого периодически промывается жидкостью (обычно водой) для снижения значения гидравлического сопротивления туманоуловителя до значения, соответствующего режиму самоочищения или близкого к нему.
3.6 самоочищающийся волокнистый туманоуловитель: Волокнистый туманоуловитель, в котором масса жидких частиц, поступающих на фильтрующую перегородку в единицу времени, равна массе жидкости, стекающей с перегородки и проскочившей ее в единицу времени.
3.7 туман: Аэрозоль, в котором дисперсной фазой являются жидкие частицы диаметром менее 5 мкм.
3.8 фильтрующая перегородка: Пористая перегородка, выполненная из волокнистых материалов, сформированных в слои различной толщины плоской, складчатой, цилиндрической или другой конфигурации.
4. Типы и исполнения волокнистых туманоуловителей
4.1 Волокнистые туманоуловители в зависимости от принципа действия, скорости фильтрации и конструктивных особенностей изготовляют типов и исполнений, указанных в таблице 1
Таблица 1
Типы и исполнения туманоуловителей
Тип туманоуловителя Исполнение
Наименование в зависимости от вида аэродисперсной фазы Обозначение <3>
Высокоскоростной (инерционный) Самоочищающийся ТВС
Регенерируемый <1> ТВР
Орошаемый <2> ТВО
Низкоскоростной (диффузионный) Самоочищающийся ТНС
Регенерируемый <1> ТНР
Орошаемый <2> ТНО
<1> Может быть применен для улавливания загрязняющих веществ в виде твердых растворимых частиц. <2> Может быть применен для улавливания загрязняющих веществ как в случаях, отмеченных в <1>, так и для улавливания газообразных загрязняющих веществ. <3> Обозначение исполнения волокнистого туманоуловителя в зависимости от материала корпуса может содержать дополнительные буквы: М (металл) или П (полимер).
4.2 Пример условного обозначения: волокнистый туманоуловитель - Т; высокоскоростной - В; самоочищающийся - С; корпус выполнен из металла - М; производительность по очищаемому газу - 10000 м3/ч:
ТВСМ - 10000
5. Основные параметры волокнистых туманоуловителей
Значения основных параметров волокнистых туманоуловителей должны соответствовать значениям, приведенным в таблице 2.
Таблица 2
Основные параметры туманоуловителей
Наименование показателя Значение для туманоуловителей исполнений
ТВС ТВР ТВО ТНС ТНР ТНО
Скорость фильтрации, м3/ч Св. 1,0 От 0,01 до 0,3 включ.
Производительность по очищаемому газу, м3/ч От 3000 до 300000 включ. От 3000 до 100000 включ. От 300 до 300000 включ. От 50 до 300000 включ. От 50 до 50000 включ. От 50 до 300000 включ.
Гидравлическое сопротивление, Па От 100 до 10000 включ. От 100 до 3000 включ. От 100 до 10000 включ. От 100 до 50000 включ. От 100 до 3000 включ. От 100 до 10000 включ.
Площадь фильтрации, м2 Значение показателя определяет разработчик технической документации
