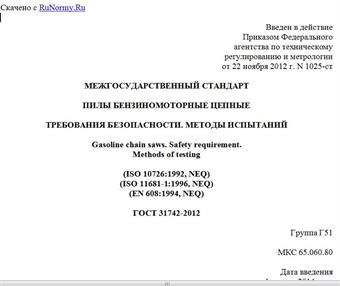

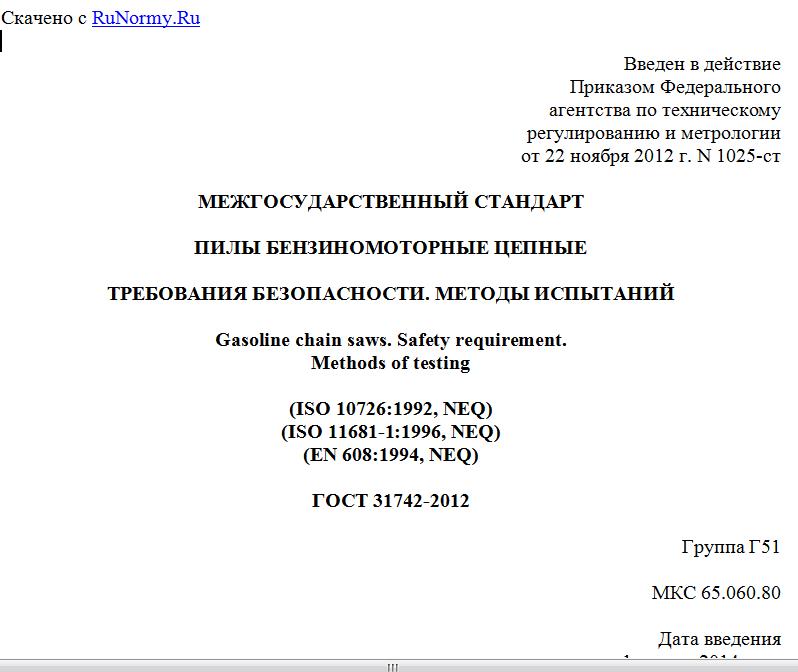

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1025-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПИЛЫ БЕНЗИНОМОТОРНЫЕ ЦЕПНЫЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ. МЕТОДЫ ИСПЫТАНИЙ
Gasoline chain saws. Safety requirement.
Methods of testing
(ISO 10726:1992, NEQ)
(ISO 11681-1:1996, NEQ)
(EN 608:1994, NEQ)
ГОСТ 31742-2012
Группа Г51
МКС 65.060.80
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 15 ноября 2012 г. N 42).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Настоящий стандарт соответствует следующим международным и европейским стандартам:
- ISO 10726:1992. Portable chain-saws - Chain catcher - Dimensions and mechanical strength (Пилы цепные портативные. Цепеуловитель. Размеры и механическая прочность);
- ISO 11681-1:1996. Machinery for forestry - Portable chain-saws - Safety requirements and testing - Part 1: Chain-saws for normal forest work (Машины для лесного хозяйства. Пилы цепные портативные. Требования безопасности и методы испытаний. Часть 1. Цепные пилы для обычной работы в лесу);
- EN 608:1994. Machinery for agriculture and forestry. Portable chain-saws. Safety requirements and testing (Машины для сельского и лесного хозяйства. Портативные цепные пилы. Требования безопасности и методы испытаний).
Степень соответствия - неэквивалентная (NEQ).
Стандарт подготовлен на основе применения ГОСТ Р 50060-98.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1025-ст межгосударственный стандарт ГОСТ 31742-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на бензиномоторные цепные пилы (далее - бензопилы) и устанавливает требования безопасности и методы испытаний бензопил.
Термины и определения - по национальным стандартам государств, упомянутых в предисловии как проголосовавших за принятие настоящего стандарта <*>.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 50692-94.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 30411-2001 (ИСО 6535:1991) Машины для лесного хозяйства. Пилы бензиномоторные цепные. Тормоз пильной цепи. Методы испытаний
ГОСТ 30723-2001 (ИСО 6533:1993, ИСО 6534:1992) Машины для лесного хозяйства. Пилы бензиномоторные цепные. Защитные устройства передней и задней рукояток. Размеры и прочность
ГОСТ 30725-2001 (ИСО 7915:1991) Машины для лесного хозяйства. Пилы бензиномоторные цепные. Определение прочности рукояток
ГОСТ ИСО 7914-92 Машины для лесного хозяйства. Пилы цепные переносные. Минимальные клиренсы и размеры рукояток.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальный стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Требования безопасности
3.1. Рукоятки. Размеры и прочность
3.1.1. Конструкция рукояток бензопил должна обеспечивать возможность управления бензопилой обеими руками оператора в защитных рукавицах или перчатках и контроля работы бензопилы в эксплуатационных условиях. Рукоятки управления должны захватываться руками полностью. Надежность захвата обеспечивается соответствующей формой рукоятки управления (сечение и диаметр) и поверхностью (оплетенной или с покрытием).
Поверхности рукояток (покрытия) должны иметь коэффициент теплопроводности не более 0,5 Вт/(м·К). При изготовлении поверхности рукояток из неметаллических материалов (резина, полимеры) испытания на теплопроводность не проводят.
3.1.2. Минимальные клиренсы и размеры рукояток - по ГОСТ ИСО 7914.
3.1.3. Прочность низкорасположенных рукояток проверяют по ГОСТ 30725.
Допускается при испытаниях крепление бензопилы за шпильки крепления пильной шины.
3.1.4. Удобная поза оператора при спиливании дерева обеспечивается высокорасположенными рукоятками по 3.1.5.
3.1.5. Размеры бензопил с высокорасположенными рукоятками должны соответствовать рисунку 1 и таблице 1.
Рисунок 1. Размеры высокорасположенных рукояток
Таблица 1
Наименование параметра Значение размеров, мм
Расстояние между продольными осями рукояток <1> A 370 - 490
Минимальная длина рукоятки с теплоизоляционным покрытием B 105
Минимальный периметр поперечного сечения рукоятки 65
Расстояние от нижней плоскости <1> пильной шины до центра рукояток H 370 - 490
Минимальное расстояние от верхней части корпуса двигателя до нижней кромки средней части рукоятки K 100
Минимальное расстояние от передней кромки руля до выступающей части зубчатого упора X 55
<1> Рекомендуемый размер.
3.1.6. Бензопилы с высокорасположенными рукоятками должны выдерживать нагрузку 200 Н, прикладываемую поочередно в шести направлениях ортогональной системы координат к середине каждой рукоятки бензопилы, закрепленной за пильную шину в положении "Валка".
Время действия прикладываемой нагрузки - не менее 15 с.
После проведения испытаний бензопила с высокорасположенными рукоятками не должна иметь деформаций и разрушений, а размеры ее до и после испытаний не должны отличаться более чем на 10 мм.
3.1.7. Повреждение системы виброгашения не должно препятствовать оператору остановить бензопилу с помощью средств управления.
3.2. Защита рук оператора бензопил с низкорасположенными рукоятками. Размеры и прочность
3.2.1. Защитное устройство на передней рукоятке
Бензопилы с низкорасположенными рукоятками должны иметь защитное устройство, расположенное перед передней рукояткой и защищающее руку оператора от возможного контакта с пильной цепью.
Размеры защитного устройства передней рукоятки должны соответствовать ГОСТ 30723.
3.2.2. Защитное устройство на задней рукоятке
Защитное устройство бензопилы с низкорасположенными рукоятками должно обеспечивать защиту руки оператора вдоль правой стороны нижней части задней рукоятки и выступать не менее чем на 30 мм от боковой плоскости рукоятки управления со стороны пильной шины, и иметь длину не менее 100 мм.
3.2.3. Прочность защитных устройств передней и задней рукояток бензопилы определяют по ГОСТ 30723. Допускаются другие способы удара, обеспечивающие место и направление удара с энергией в соответствии с ГОСТ 30723.
