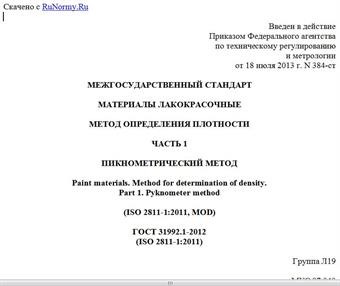

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 июля 2013 г. N 384-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПЛОТНОСТИ
ЧАСТЬ 1
ПИКНОМЕТРИЧЕСКИЙ МЕТОД
Paint materials. Method for determination of density.
Part 1. Pyknometer method
(ISO 2811-1:2011, MOD)
ГОСТ 31992.1-2012
(ISO 2811-1:2011)
Группа Л19
МКС 87.040
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации ТК 195 "Материалы лакокрасочные", ОАО "Научно-производственная фирма "Спектр ЛК".
2. Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 3 декабря 2012 г. N 54-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Настоящий стандарт модифицирован по отношению к международному стандарту ISO 2811-1:2011 Paints and varnishes - Determination of density - Part 1: Pyknometer method (Краски и лаки. Определение плотности. Часть 1. Пикнометрический метод) путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3).
Сравнение структуры международного стандарта со структурой настоящего стандарта приведено в дополнительном Приложении ДА.
При этом дополнения и изменения, включенные в текст настоящего стандарта для учета потребностей национальной экономики и особенностей национальной стандартизации, выделены в тексте курсивом.
Настоящий стандарт разработан на основе ГОСТ Р 53654.1-2009 (ИСО 2811-1:1997) "Материалы лакокрасочные. Метод определения плотности. Часть 1. Пикнометрический метод" с учетом требований ИСО 2811-1:2011.
Международный стандарт разработан Комитетом по стандартизации ТС 35 "Paints and varnishes".
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 18 июля 2013 г. N 384-ст межгосударственный стандарт ГОСТ 31992.1-2012 (ISO 2811-1:2011) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает метод определения плотности жидких лакокрасочных материалов и сырья для них (далее - материал) с использованием металлического пикнометра или стеклянного пикнометра Гей-Люссака по ГОСТ 22524.
Этот метод используют для определения плотности материалов с низкой и средней вязкостью при определенной температуре испытания.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9980.2-86 (ИСО 842-84, ИСО 1512-74, ИСО 1513-80) Материалы лакокрасочные. Отбор проб для испытаний (ИСО 842-84 "Сырье для изготовления лаков и красок. Отбор проб", MOD; ИСО 1512:74 "Краски и лаки. Отбор проб", MOD; ИСО 1513:80 "Краски и лаки. Контроль и подготовка образцов для испытаний", MOD)
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 22524-77 Пикнометры стеклянные. Технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Плотность : масса жидкого материала, отнесенная к единице объема, выраженная в граммах на кубический сантиметр.
4. АППАРАТУРА
Обычное лабораторное оборудование, а также:
4.1. Пикнометры
4.1.1. Металлический пикнометр объемом 50 или 100 см3 круглого поперечного сечения и цилиндрической формы, изготовленный из гладко отполированного, устойчивого к коррозии материала и снабженный плотно прилегающей крышкой с отверстием посередине. Внутренняя поверхность крышки должна быть вогнутой (рисунок 1).
Рисунок 1. Металлический пикнометр
Металлический пикнометр рекомендуется для вязких лакокрасочных материалов и текущего контроля производства.
4.1.2. Стеклянный пикнометр объемом от 10 до 100 см3 (рисунок 2).
Рисунок 2. Стеклянный пикнометр типа Гей-Люссака
Стеклянные пикнометры применяют для более точного определения плотности.
4.2. Весы, обеспечивающие точность взвешивания 0,0001 г для пикнометров объемом менее 50 см3, а для пикнометров более 50 см3 - не менее 0,001 г.
4.3. Термометр, обеспечивающий точность измерений 0,2 °C, с ценой деления 0,1 °C.
4.4. Термостат или водяная баня для поддержания температуры с точностью +/- 0,5 °C.
5. ОТБОР ПРОБ
Отбирают среднюю пробу материала в соответствии с требованиями ГОСТ 9980.2.
Контроль и подготовка каждой пробы для испытания - по ГОСТ 9980.2.
6. ОБЩИЕ ПОЛОЖЕНИЯ
Метод определения плотности заключается в определении массы испытуемого материала, помещенного в пикнометр с известным объемом при определенной температуре.
При определении плотности проводят одно испытание для каждого испытуемого материала.
Пикнометр должен быть прокалиброван при температуре, при которой будет проводиться определение плотности испытуемого материала, т.к. объем пикнометра изменяется в зависимости от температуры. В противном случае следует провести корректировку, предусмотренную в А.1 (Приложение А).
Необходимо проводить повторную калибровку пикнометра после 100 измерений или в случае каких-либо замеченных изменений в пикнометре.
Для просмотра документа целиком скачайте его >>>
