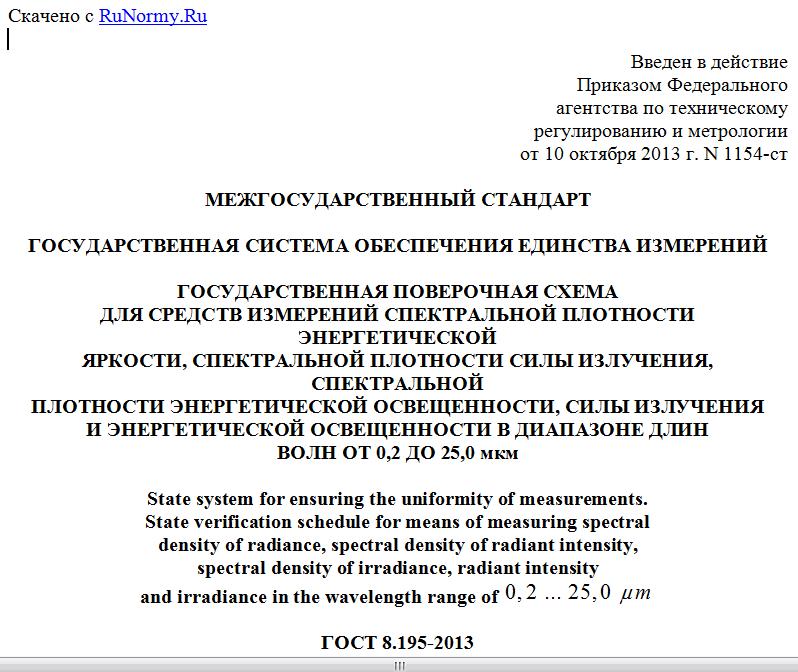

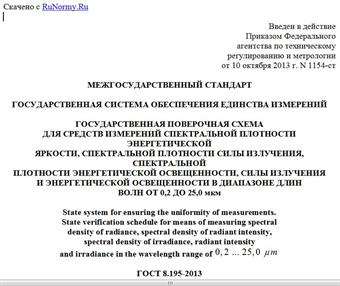

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 октября 2013 г. N 1154-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ ЭНЕРГЕТИЧЕСКОЙ
ЯРКОСТИ, СПЕКТРАЛЬНОЙ ПЛОТНОСТИ СИЛЫ ИЗЛУЧЕНИЯ, СПЕКТРАЛЬНОЙ
ПЛОТНОСТИ ЭНЕРГЕТИЧЕСКОЙ ОСВЕЩЕННОСТИ, СИЛЫ ИЗЛУЧЕНИЯ
И ЭНЕРГЕТИЧЕСКОЙ ОСВЕЩЕННОСТИ В ДИАПАЗОНЕ ДЛИН
ВОЛН ОТ 0,2 ДО 25,0 мкм
State system for ensuring the uniformity of measurements.
State verification schedule for means of measuring spectral
density of radiance, spectral density of radiant intensity,
spectral density of irradiance, radiant intensity
and irradiance in the wavelength range of
ГОСТ 8.195-2013
МКС 17.020
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП ВНИИОФИ) Федерального агентства по техническому регулированию и метрологии
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы" подкомитетом ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. N 55-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2013 г. N 1154-ст межгосударственный стандарт ГОСТ 8.195-2013 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 ВЗАМЕН ГОСТ 8.195-89
6 ВТОРОЕ ИЗДАНИЕ (февраль 2015 г.)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности непрерывного оптического излучения в диапазоне длин волн от 0,2 до 25,0 мкм и устанавливает порядок передачи единиц спектральной плотности энергетической яркости - ватта на стерадиан-кубический метр Вт/(ср·м3), спектральной плотности силы излучения - ватта на стерадиан-метр Вт/(ср·м), спектральной плотности энергетической освещенности - ватта на кубический метр (Вт/м3), силы излучения - ватта на стерадиан (Вт/ср) и энергетической освещенности - ватта на квадратный метр (Вт/м2) от государственного первичного эталона с помощью вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
Порядок передачи единиц средствам измерений в диапазонах измерений, выходящих за пределы указанных, созданным после утверждения настоящего стандарта, определяется поверочными схемами, согласованными с ФГУП ВНИИОФИ.
Допускается проводить поверку с помощью эталонов более высокой точности, чем предусмотрено стандартом.
Поверочную схему возглавляет государственный первичный эталон единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности непрерывного оптического излучения в диапазоне длин волн от 0,2 до 25,0 мкм.
Воспроизведение единиц спектральной плотности энергетической яркости (далее - СПЭЯ), спектральной плотности силы излучения (далее - СПСИ), спектральной плотности энергетической освещенности (далее - СПЭО) осуществляют с помощью моделей черного тела (далее - ГПЭ-I).
Воспроизведение единиц силы излучения (далее - СИ) и энергетической освещенности (далее - мЭО) осуществляется с помощью абсолютного радиометра (далее - ГПЭ-II).
Единство измерений обеспечивается периодическими сличениями абсолютного радиометра и моделей черного тела.
Поверочная схема состоит из двух частей:
Часть 1. Средства измерения СПЭЯ, СПСИ, СПЭО и СПЭО и ЭО малых уровней.
Часть 2. Средства измерения СИ и ЭО.
2. Часть 1. Средства измерения СПЭЯ, СПСИ, СПЭО и СПЭО
и ЭО малых уровней
2.1 Первичный эталон
2.1.1 Государственный первичный эталон состоит из комплекса следующих средств измерений: излучателей (высокотемпературные и низкотемпературные модели черного тела) с системами автоматического регулирования и измерения температуры излучателя; компаратора; системы регистрации и обработки информации (ГПЭ-I); абсолютного радиометра с системами термостабилизации, регистрации и обработки информации (ГПЭ-II).
2.1.2 Диапазоны значений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, воспроизводимых эталоном, составляют 1·105 ... 1·1012 Вт/(ср·м3), 1·103 ... 1·1010 Вт/(ср·м), 1·103 ... 1·1010 Вт/м3 (ГПЭ-I), силы излучения и энергетической освещенности - 10 ... 100 Вт/ср, 10 ... 2000 Вт/м2 (ГПЭ-II), соответственно, в диапазоне длин волн 0,2 ... 25,0 мкм.
2.1.3 Государственный первичный эталон обеспечивает воспроизведение единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности и передачу их со средним квадратическим отклонением результата измерений So, не превышающим 0,15·10-2 ... 2,5·10-2 при 15 независимых измерениях, неисключенной систематической погрешностью , не превышающей 0,25·10-2 ... 2,5·10-2 и стандартной неопределенностью uc составляющей 0,21·10-2 ... 2,9·10-2 (значения So и для ГПЭ-I приведены в таблице 1), единиц силы излучения и энергетической освещенности, со средним квадратическим отклонением результата измерений So, не превышающим 0,1·10-2 при 20 (для солнечного излучения) и 50 независимых измерениях, неисключенной систематической погрешностью , не превышающей 0,1·10-2 и стандартной неопределенностью uc, составляющей 0,12·10-2 (ГПЭ-II).
Таблица 1
Значения So и для ГПЭ-I
Длина волны излучения, мкм So·10-2
спектральной плотности энергетической яркости спектральной плотности энергетической освещенности и силы излучения
0,2 2,5 2,0 2,5
0,22 0,8 1,0 1,3
0,25 0,3 0,8 1,0
0,5 0,15 0,5 0,6
1,0 0,2 0,25 0,35
2,5 0,3 0,4 0,5
5,0 0,2 0,3 0,4
10,0 0,2 0,3 0,4
15,0 0,3 0,4 0,45
25,0 0,5 0,5 0,8
2.1.4 ГПЭ-I применяют для передачи единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности в диапазоне длин волн 0,2 ... 25,0 мкм вторичным эталонам непосредственным сличением.
2.1.5 Среднее квадратическое отклонение метода передачи непосредственным сличением составляет от 0,2·10-2 до 1,5·10-2.
2.2 Вторичные эталоны
2.2.1 В качестве вторичных эталонов единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности используют комплексы, состоящие из излучателей (групп переменного состава ламп накаливания, газоразрядных ламп, светоизлучающих диодов, моделей черного тела, диффузных источников) в диапазонах измерений 1·105 ... 1·1012 Вт/(ср·м3), 1·103 ... 1·1010 Вт/(ср·м), 1·103 ... 1·1010 Вт/м3, соответственно, в диапазоне длин волн 0,2 ... 25,0 мкм или на отдельных участках диапазона, компаратора и системы регистрации.
2.2.2 В качестве эталонов сравнения единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности используют излучатели (группы переменного состава ламп накаливания, газоразрядных ламп, светоизлучающих диодов, моделей черного тела) в диапазонах измерений 1·105 ... 1·1012 Вт/(ср·м3), 1·103 ... 1·1010 Вт/(ср·м), 1·103 ... 1·1010 Вт/м3, соответственно, в диапазоне длин волн 0,2 ... 25,0 мкм или на отдельных его участках.
2.2.3 Средние квадратические отклонения результатов сличений вторичных эталонов и эталонов сравнения единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности с первичным эталоном не должны превышать значений, указанных в таблице 2.
Таблица 2
