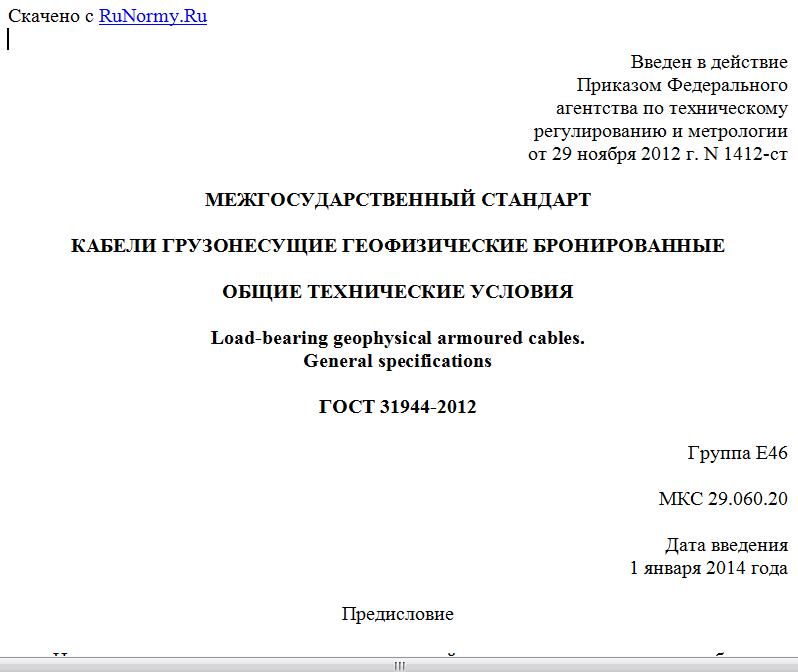

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1412-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ ГРУЗОНЕСУЩИЕ ГЕОФИЗИЧЕСКИЕ БРОНИРОВАННЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Load-bearing geophysical armoured cables.
General specifications
ГОСТ 31944-2012
Группа Е46
МКС 29.060.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол от 3 декабря 2012 г. N 54-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1412-ст межгосударственный стандарт ГОСТ 31944-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Стандарт подготовлен на основе применения ГОСТ Р 51978-2002.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на кабели грузонесущие геофизические бронированные (далее - кабели), предназначенные для спуска и подъема геофизических приборов и аппаратов, их питания электроэнергией и осуществления информационной связи между наземной аппаратурой и скважинными приборами при недропользовании и геофизических исследованиях скважин.
Кабели предназначены также для выполнения других задач, в том числе:
- освоение скважин методом свабирования;
- обеспечение разогрева и ликвидации парафиновых пробок;
- осуществление прострелочно-взрывных работ в скважинах.
Стандарт устанавливает параметры, характеристики и свойства кабелей, а также требования к их изготовлению, испытаниям и эксплуатации.
Положения настоящего стандарта являются обязательными при разработке технических условий на кабели, производстве кабелей на предприятиях-изготовителях, эксплуатации кабелей у потребителей и при сертификации кабелей.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.14-75. Система стандартов безопасности труда. Кабели и кабельная арматура. Требования безопасности
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 2990-78. Кабели, провода и шнуры. Методы испытания напряжением
ГОСТ 3345-76. Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции
ГОСТ 5151-79. Барабаны деревянные для электрических кабелей и проводов. Технические условия
ГОСТ 7229-76. Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
ГОСТ 7372-79. Проволока стальная канатная. Технические условия
ГОСТ 8711-93 (МЭК 51-2-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 9486-79. Мосты переменного тока измерительные. Общие технические условия
ГОСТ 12177-79. Кабели, провода и шнуры. Методы проверки конструкции
ГОСТ 12182.5-80. Кабели, провода и шнуры. Метод проверки стойкости к растяжению
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18690-82. Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение
ГОСТ 22261-94. Средства измерений электрических и магнитных величин
ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Основные параметры. Технические требования
ГОСТ 24013-80. Резисторы постоянные. Основные параметры
ГОСТ 27893-88. Кабели связи. Методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация, основные параметры и размеры
3.1. Кабели подразделяют по следующим признакам:
1) преимущественному применению:
- для работы через лубрикатор (Л),
- для спектрометрических исследований, коаксиальный (К),
- для свабирования (Св),
- для термообработки скважин (Т),
- общего применения (без обозначения);
2) конструктивному исполнению:
- повышенной жесткости (Ж),
- повышенной коррозионно-стойкости (Кс),
- обычного исполнения (без обозначения);
3) исполнению токопроводящих жил:
- стальная (С),
- сталемедная (См),
- медная (без обозначения);
4) наличию наружной оболочки:
- при наличии (О),
- при отсутствии (без обозначения).
Допускаются другие исполнения и применение кабелей с обозначением соответствующими буквами (сочетанием букв).
3.2. Номинальное рабочее напряжение кабелей - 380 и/или 600 В переменного тока частоты 50 Гц.
Допускаются другие значения и тип напряжения.
3.3. Число токопроводящих жил (коаксиальных пар) кабелей преимущественно устанавливают из ряда 1, 3, 4, 7.
3.4. Номинальное сечение медных токопроводящих жил выбирают из ряда 0,35; 0,5; 0,75; 1,0; 1,5; 2,0; 2,5; 4,0; 6,0 мм2.
3.5. Число повивов брони - два или более.
3.6. Номинальное разрывное усилие кабелей преимущественно устанавливают из ряда 2, 3, 10, 18, 20, 28, 30, 38, 40, 50, 55, 60, 70, 75 кН.
3.7. Максимально допустимую рабочую температуру кабелей устанавливают в зависимости от материалов изоляции и оболочек из ряда 90 °C, 100 °C, 130 °C, 150 °C, 180 °C, 200 °C, 250 °C.
3.8. Обозначение марки кабелей преимущественно должно состоять из:
- букв "КГ" - кабель грузонесущий геофизический;
- букв, последовательно указывающих преимущественное применение и конструктивное исполнение кабеля.
3.9. В условное обозначение кабелей должны входить марка кабеля с добавлением (через интервал) цифр и букв, последовательно указывающих:
- число и номинальное сечение жил <*> (через знак умножения) и/или число коаксиальных пар;
- номинальное разрывное усилие (через дефис);
- максимальную рабочую температуру (через дефис);
- исполнение токопроводящих жил (через дефис);
- число повивов проволок брони более двух (через дефис);
- наличие наружной оболочки (через дефис);
- обозначение технических условий на кабель конкретной марки (через интервал).
Примеры условных обозначений:
