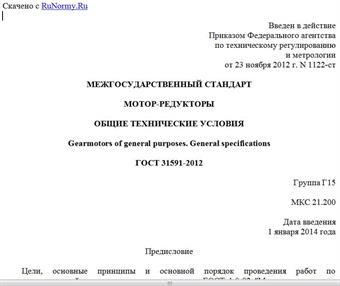

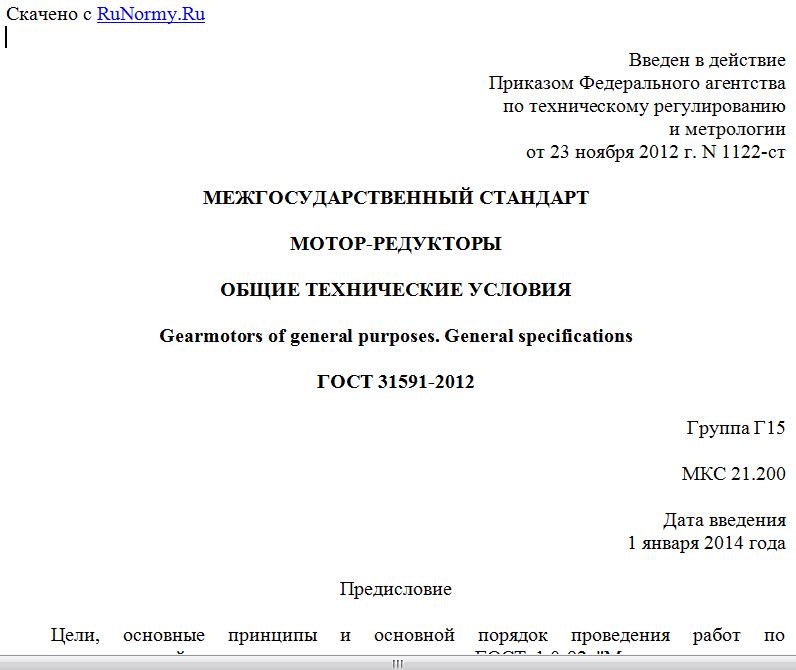

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 23 ноября 2012 г. N 1122-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МОТОР-РЕДУКТОРЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Gearmotors of general purposes. General specifications
ГОСТ 31591-2012
Группа Г15
МКС 21.200
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Ростехрегулирование
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4 Стандарт подготовлен на основе применения ГОСТ Р 50968-96
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замена) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на зубчатые цилиндрические, планетарные, волновые, червячные и цилиндрически-червячные мотор-редукторы общемашиностроительного применения (далее - мотор-редукторы), предназначенные для приведения в действие машин, механизмов и оборудования.
Требования стандарта могут быть использованы при изготовлении мотор-редукторов специального назначения и специальной конструкции.
Требования настоящего стандарта являются обязательными.
Пояснение терминов, применяемых в стандарте, - по приложению А.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.018-93 Система стандартов безопасности труда. Пожаровзрывобезопасность статического электричества. Общие требования
ГОСТ 12.1.030-81 Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.020-76 Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Классификация. Маркировка
ГОСТ 12.2.021-76 Система стандартов безопасности труда. Электрооборудование взрывозащищенное. Порядок согласования технической документации, проведения испытаний, выдачи заключений и свидетельств
ГОСТ 12.3.002-75 (СТ СЭВ 1728-79) Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 183-74 Машины электрические вращающиеся. Общие технические условия
ГОСТ 11828-86 Машины электрические вращающиеся. Общие методы испытаний
ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 20373-80 Редукторы и мотор-редукторы. Варианты сборки
ГОСТ 22782.1-77 Электрооборудование взрывозащищенное с видом взрывозащиты "Масляное заполнение оболочки". Технические требования и методы испытаний
ГОСТ 22782.3-77 Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний
ГОСТ 22782.4-78 Электрооборудование взрывозащищенное с видом взрывозащиты "Заполнение или продувка оболочки под избыточным давлением". Технические требования и методы испытаний
ГОСТ 22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты "Искробезопасная электрическая цепь". Технические требования и методы испытаний
ГОСТ 27871-88 Редукторы общего назначения. Методы определения уровня звуковой мощности
ГОСТ 29067-91 Редукторы и мотор-редукторы. Классификация
ГОСТ 31592-2012 Редукторы общемашиностроительного применения. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация, типы, основные параметры и размеры
3.1 Классификация мотор-редукторов - по ГОСТ 29067.
3.2 Типы, основные параметры, размеры и масса мотор-редукторов должны быть установлены стандартами или техническими условиями на мотор-редукторы конкретных типов.
Пример условного обозначения
Мотор-редуктор планетарного двухступенчатого типа МПз2, главный параметр которого - радиус расположения осей сателлитов 63 мм, с быстроходным валом частотой вращения 56 об/мин, конструктивного исполнения по способу монтажа 110 по ГОСТ 20373 (на лапах с горизонтальным расположением выходного вала), категории точности 1, рассчитанного на номинальное напряжение сети переменного тока 380 В:
Мотор-редуктор МПз2-63-56-110-1-380 ГОСТ 31591-2012
При необходимости в условном обозначении мотор-редуктора указывают дополнительные признаки по нормативному документу на мотор-редуктор данного типа.
4. Технические требования
4.1 Мотор-редукторы должны быть изготовлены в соответствии с требованиями настоящего стандарта, ГОСТ 31592, стандартов и технических условий на мотор-редукторы конкретных типов по рабочим чертежам, утвержденным в установленном порядке.
4.2 Мотор-редукторы предназначены для работы от сети переменного тока частотой 50 и 60 Гц в следующих условиях.
Режимы работы по ГОСТ 183:
- S1 - продолжительность работы 8 - 24 ч/сут, для мотор-редукторов всех типов;
- S2, S3, S6 - только для червячных и цилиндрически-червячных мотор-редукторов;
- нагрузка - постоянная или переменная по значению, одного направления или реверсивная;
- вращение выходных валов - в любую сторону без предпочтительности;
- внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
Климатические исполнения мотор-редукторов по ГОСТ 15150:
У - для категорий 2 и 3; Т - для категории 2; УХЛ и О - для категории 4 при работе на высоте над уровнем моря до 1000 м.
Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183.
4.3 Основными техническими характеристиками мотор-редукторов являются:
- главный параметр (см. приложение А);
- номинальный крутящий момент на тихоходном валу;
- номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности входного конца быстроходного вала;
- номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала;
- номинальное передаточное отношение, его допускаемое отклонение и разбивка по ступеням;
- номинальная частота вращения быстроходного вала;
- расчетный ресурс;
- коэффициент полезного действия (КПД);
