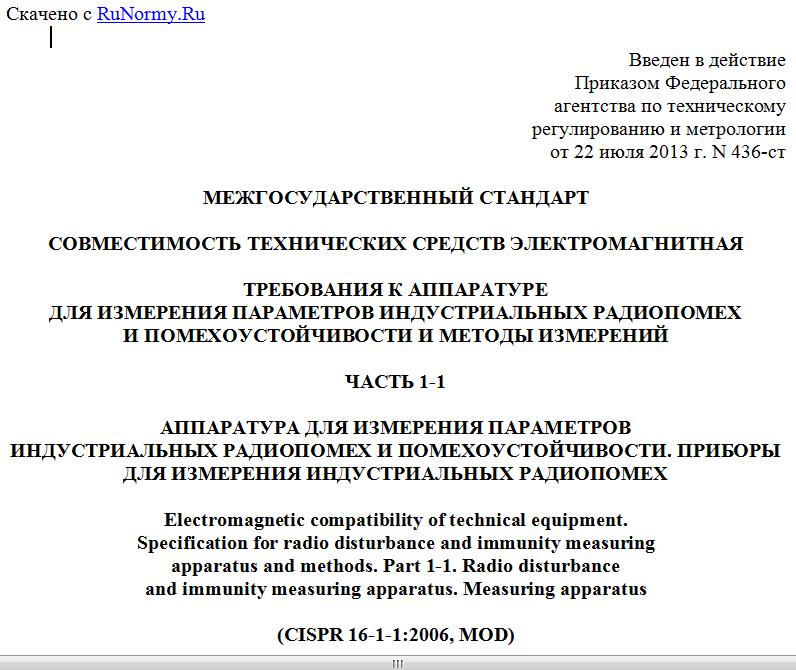

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 июля 2013 г. N 436-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
ТРЕБОВАНИЯ К АППАРАТУРЕ
ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ
И ПОМЕХОУСТОЙЧИВОСТИ И МЕТОДЫ ИЗМЕРЕНИЙ
ЧАСТЬ 1-1
АППАРАТУРА ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ
ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ. ПРИБОРЫ
ДЛЯ ИЗМЕРЕНИЯ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ
Electromagnetic compatibility of technical equipment.
Specification for radio disturbance and immunity measuring
apparatus and methods. Part 1-1. Radio disturbance
and immunity measuring apparatus. Measuring apparatus
(CISPR 16-1-1:2006, MOD)
ГОСТ 30805.16.1.1-2013
(CISPR 16-1-1:2006)/
[ГОСТ Р 51318.16.1.1-2007
(СИСПР 16-1-1:2006)]
МКС 33.100.10
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Санкт-Петербургским филиалом "Ленинградское отделение Научно-исследовательского института радио" (Филиал ФГУП НИИР - ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. N 55-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Агентство "Узстандарт"
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. N 436-ст межгосударственный стандарт ГОСТ 30805.16.1.1-2013 (CISPR 16-1-1:2006) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту CISPR 16-1-1:2006 Specification for radio d/Sturbance and immunity measuring apparatus and methods - Part 1: Radio d/Sturbance and immunity measuring apparatus - Measuring apparatus (Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения радиопомехи помехоустойчивости. Измерительная аппаратура).
Международный стандарт CISPR 16-1-1:2006 подготовлен Международным специальным комитетом по радиопомехам (CISPR) Международной электротехнической комиссии (IEC), подкомитетом A "Измерения радиопомех и статистические методы".
Настоящее объединенное издание международного стандарта CISPR 16-1-1 включает в себя второе издание, опубликованное в 2006 г., и Изменение 1 (2006 г.).
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом. Термин "радиочастотное возмущение" ("radio d/Sturbance") заменен на термин "индустриальная радиопомеха" в целях соблюдения принятой терминологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 51318.16.1.1-2007 (СИСПР 16-1-1:2006).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт является основополагающим стандартом, устанавливающим характеристики и качество функционирования аппаратуры для измерения напряжения, тока и напряженности поля индустриальных радиопомех (ИРП) в полосе частот от 9 кГц до 18 ГГц.
В настоящем стандарте установлены также требования к специализированным приборам для измерений прерывистых ИРП.
Установленные в стандарте требования обеспечивают измерение широкополосных и узкополосных ИРП.
Настоящий стандарт распространяется на следующие виды измерителей ИРП:
a) измерительный приемник с квазипиковым детектором;
b) измерительный приемник с детектором пиковых значений;
c) измерительный приемник с детектором средних значений;
d) измерительный приемник с детектором среднеквадратических значений.
Требования настоящего стандарта должны выполняться на всех частотах и для всех уровней напряжения и тока ИРП в пределах диапазонов измерений СИСПР, установленных для измерительного оборудования.
Методы измерений установлены в [1], общая информация, относящаяся к радиопомехам, приведена в [2]. Сведения о неопределенности измерений, статистике и моделировании норм ИРП приведены в ГОСТ 30805.16.4.2 и [3].
2. Нормативные ссылки
#В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 14777-76 Радиопомехи индустриальные. Термины и определения
ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения
ГОСТ 30805.11-2002 (СИСПР 11-97) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (ПНМБ) высокочастотных устройств. Нормы и методы испытаний
ГОСТ 30805.14.1-2013 (CISPR 14-1:2005) Совместимость технических средств устройства. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ 30805.16.4.2-2013 (CISPR 16-4-2:2003) Совместимость технических средств электромагнитная. Неопределенность измерений в области электромагнитной совместимости#
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по #ГОСТ 14777, ГОСТ 30372#, [4], а также следующие термины с соответствующими определениями:
3.1. ширина полосы пропускания (bandwidth ): Ширина полосы частот измерительного приемника (ИП), на границах которой значение характеристики его частотной избирательности равно заданному значению, дБ. Индекс "n" - заданное значение характеристики частотной избирательности.
3.2. ширина импульсной полосы пропускания (impulse bandwidth ): Величина, определяемая в соответствии с соотношением
,
где - пиковое значение огибающей на выходе канала промежуточной частоты ИП при подаче на его вход импульса площадью IS;
- коэффициент усиления каскадов, предшествующих детектору, на центральной частоте полосы пропускания.
В случае двух критически связанных резонансных трансформаторов , где и - значения ширины полосы пропускания в точках 6 и 3 дБ соответственно (см. также Приложение A, пункт A.2).
3.3. площадь импульса IS (иногда называемая мощностью импульса) (impulse area): Площадь под кривой V(t), отображающей зависимость импульсного напряжения от времени, мкВс или дБ (мкВс), определяемая в соответствии с соотношением
.
