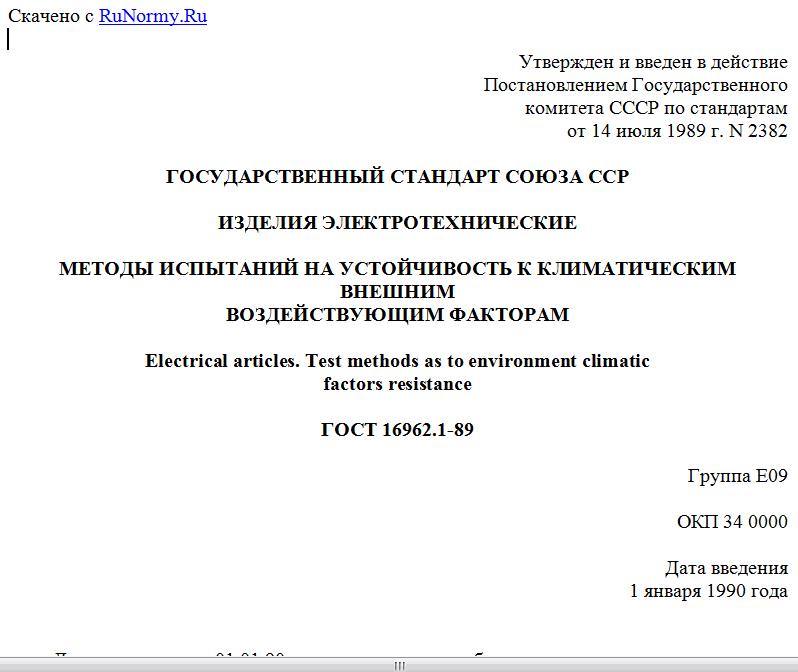

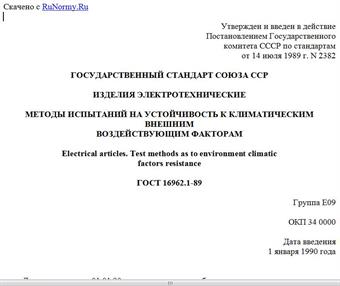

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 14 июля 1989 г. N 2382
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НА УСТОЙЧИВОСТЬ К КЛИМАТИЧЕСКИМ ВНЕШНИМ
ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ
Electrical articles. Test methods as to environment climatic
factors resistance
ГОСТ 16962.1-89
Группа Е09
ОКП 34 0000
Дата введения
1 января 1990 года
Дата введения 01.01.90 для вновь разрабатываемых и модернизируемых электротехнических изделий; 01.01.93 для разработанных до 01.01.90 электротехнических изделий <*>.
--------------------------------
<*> Порядок введения стандарта в действие приведен в Приложении 1.
Информационные данные
1. Разработан и внесен Министерством электротехнической промышленности СССР.
Исполнители
М.Л. Оржаховский (руководитель темы), М.С. Пинзур, Г.П. Стрелкова, В.М. Строганова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.07.89 N 2382.
3. Срок первой проверки 1998 г.
4. Исключен с 1 января 2013 года. - Изменение N 1, утв. Приказом Росстандарта от 27.11.2012 N 1224-ст.
5. Стандарт полностью соответствует международным стандартам МЭК 68-2-1 (1974) с Изменением 1 (1983), 68-2-2 (1974) с Дополнением А (1976), 68-2-3 (1969) с Изменением 1 (984), 68-2-5 (1975), 68-2-10 (1984), 68-2-11 (1981), 68-2-13 (1983), 68-2-14 (1984) с Изменением 1 (1986), 68-2-30 (1980) с Изменением 1 (1985), 529 (1976) с Изменениями 1 (1978) и 2 (1983) (Приложение 9).
6. Взамен ГОСТ 15963-79, ГОСТ 16962-71 и ГОСТ 17412-72 в части климатических испытаний электротехнических изделий народнохозяйственного назначения.
7. Ссылочные нормативно-технические документы:
Обозначение НТД, на который дана ссылка Номер пункта, приложения
ГОСТ 9.048-89 1.9, Приложение 2
ГОСТ 14254-96 1.9, Приложение 2
ГОСТ 15150-69 1.6
ГОСТ 15543.1-89 Вводная часть
ГОСТ 30630.0.0-99 1.1, 1.9, Приложение 2
ГОСТ 30630.0.1-2002 1.9, Приложение 2
ГОСТ 30630.2.1-2001 1.9, Приложение 2
ГОСТ 30630.2.2-2001 1.9, Приложение 2
ГОСТ 30630.2.3-2002 1.9, Приложение 2
ГОСТ 30630.2.4-2001 1.9, Приложение 2
ГОСТ 30630.2.5-2007 1.9, Приложение 2
ГОСТ 30630.2.6-2007 1.9, Приложение 2
ГОСТ 30630.2.7-2007 1.9, Приложение 2
Настоящий стандарт распространяется на электротехнические изделия (далее - изделия), перечень которых приведен в Приложении 1 ГОСТ 15543.1.
Стандарт устанавливает методы испытаний изделий на соответствие требованиям ГОСТ 15543.1 в части устойчивости к воздействию климатических факторов внешней среды.
Термины, применяемые в настоящем стандарте, и их пояснения приведены в ГОСТ 30630.0.0, разд. 3.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Общие положения климатических испытаний - по ГОСТ 30630.0.0, разд. 4, 7, 8 и настоящему стандарту.
--------------------------------
<**> Сноска исключена с 1 января 2013 года. - Изменение N 1, утв. Приказом Росстандарта от 27.11.2012 N 1224-ст.
1.2. Испытания по настоящему стандарту относят к предварительным, приемочным (государственным, межведомственным, ведомственным), типовым, квалификационным и периодическим испытаниям.
При типовых испытаниях соответствующие испытания предприятие-изготовитель выбирает в зависимости от возможного влияния вносимых изменений на качество изделий и согласовывает с представителем заказчика на данном предприятии и с организацией - держателем подлинника конструкторской документации.
При периодических испытаниях изделия испытывают через определенный срок или после выпуска определенного количества изделий; периодичность различных испытаний может быть различной для одной и той же группы изделий, в зависимости от стабильности производства и конструктивных и технологических особенностей изделий, и должна устанавливаться в стандартах и технических условиях на изделия. При проведении испытаний через определенный срок периодичность выбирают из ряда: 1, 3, 6, 12 мес; в отдельных технически и экономически обоснованных случаях допускается устанавливать периодичность из ряда: 1,5; 2; 3; 4; 5 лет, причем для периодичности три года и менее при отсутствии в течение трех лет отказов при испытаниях или рекламаций по данному виду воздействия периодичность испытаний может быть увеличена.
1.3. Изделия, предназначенные для применения в качестве встроенных элементов, можно подвергать некоторым климатическим испытаниям один раз в составе комплектного изделия, в которое они встроены, или отдельно от него. При этом:
комплектные изделия допускается не подвергать всем или некоторым видам испытаний, если входящие в его состав встроенные элементы удовлетворяют требованиям, предъявляемым к комплектному изделию в целом, а конструктивные особенности комплектного изделия таковы, что соединение элементов в комплектное изделие не меняет параметры элементов или изделия по данному виду испытания;
встроенные элементы, функционально зависящие от работоспособности комплектного изделия (например, щетки для электрических машин), подвергают всем или некоторым видам испытаний только в составе комплектного изделия.
1.4. Если масса, габаритные размеры и конструкция изделий не позволяют испытывать их в полном комплекте на существующем испытательном оборудовании, то испытания проводят поблочно.
Порядок таких испытаний оговаривают в стандартах и технических условиях на конкретные серии или типы изделий и (или) программах испытаний (далее - "в стандартах и ТУ на изделия и ПИ").
Если последовательные поблочные испытания не позволяют проверять соответствие изделий требованиям технических заданий (далее - ТЗ) или стандартов и ТУ на изделия, то испытания блоков, электрически связанных между собой, проводят одновременно при размещении их в нескольких камерах или на нескольких стендах.
Изделия, которые состоят из блоков, узлов или деталей, находящихся в неодинаковых эксплуатационных условиях, испытывают раздельно по нормам, соответствующим условиям эксплуатации данных блоков, узлов или деталей, что устанавливают в стандартах и ТУ на изделия и ПИ.
1.5. Если масса или габаритные размеры готового изделия не позволяют проводить его испытания на существующем оборудовании и оно после изготовления не может быть разделено на отдельные блоки (узлы), то оценку таких изделий проводят по специальной программе, согласованной с заказчиком; допускается испытывать только отдельные ответственные узлы. При этом для отдельных видов климатических испытаний допускается испытание макетов при условии обеспечения конструктивного и технологического подобия макета и реального узла или изделия.
Если испытывают только отдельные узлы или детали, значения испытательных факторов устанавливают в соответствии с условиями эксплуатации данного узла или детали, которые должны быть указаны в стандартах или ТУ на изделия и ПИ.
1.6. Испытания и (или) проверки и измерения проводят в нормальных климатических условиях испытаний по ГОСТ 15150 или в условиях испытаний, указанных в методах испытаний настоящего стандарта. В стандартах и ТУ на изделия и ПИ вместо испытаний в нормальных климатических условиях могут быть установлены условия с более узкими пределами. В частности, при решении спорных вопросов, связанных с необходимостью определения точных значений параметров изделий, критичных к воздействию климатических факторов, измерения параметров изделия проводят в арбитражных климатических условиях измерений по ГОСТ 15150, п. 3.17.
Таблица 1 исключена с 1 января 2013 ода. - Изменение N 1, утв. Приказом Росстандарта от 27.11.2012 N 1224-ст.
1.7. Если невозможно обеспечить нормальные климатические условия испытаний по ГОСТ 15150, допускается проводить испытания в климатических условиях УХЛ4 по ГОСТ 15150 с пересчетом к нормальным климатическим условиям испытаний. Методика пересчета должна быть установлена в стандарте и ТУ на изделия и ПИ.
1.8. Исключен с 1 января 2013года. - Изменение N 1, утв. Приказом Росстандарта от 27.11.2012 N 1224-ст.
Таблица 2 исключена с 1 января 2013 года. - Изменение N 1, утв. Приказом Росстандарта от 27.11.2012 N 1224-ст.
1.9. Перечень испытаний и их распределение в соответствии с видами испытаний выбирают по табл. 3 с учетом требований настоящего стандарта.
Таблица 3
Наименование испытаний Номер испытаний Виды испытаний Стандарт или пункт настоящего стандарта, содержащий метод испытаний
Предварительные, приемочные (государственные, межведомственные, ведомственные), квалификационные, типовые Периодические
Испытание на воздействие верхнего значения температуры среды при эксплуатации 201 + + ГОСТ 30630.2.1 <1>
Испытание на воздействие верхнего значения температуры среды при транспортировании и хранении 202 + - ГОСТ 30630.2.1 <1>
Испытание на воздействие нижнего значения температуры среды при эксплуатации 203 + + ГОСТ 30630.2.1 <1>
Испытание на воздействие нижнего значения температуры среды при транспортировании и хранении 204 + - ГОСТ 30630.2.1 <1>
Испытание на воздействие изменения температуры среды 205 + Н ГОСТ 30630.2.1 <1>
Испытание на воздействие инея с последующим его оттаиванием 206 + - ГОСТ 30630.2.2 <2>
Испытание на воздействие влажности воздуха: 207 ГОСТ 30630.2.2 <2>
