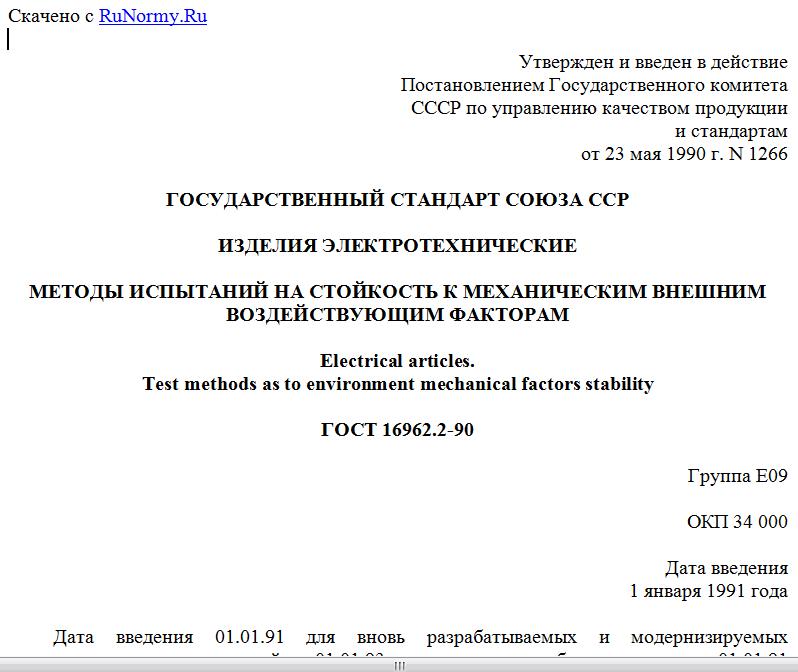

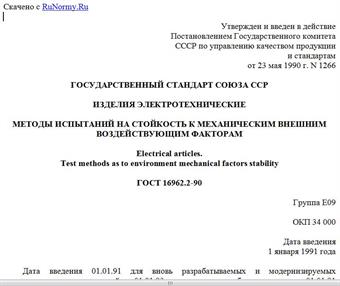

Утвержден и введен в действие
Постановлением Государственного комитета
СССР по управлению качеством продукции
и стандартам
от 23 мая 1990 г. N 1266
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ
МЕТОДЫ ИСПЫТАНИЙ НА СТОЙКОСТЬ К МЕХАНИЧЕСКИМ ВНЕШНИМ
ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ
Electrical articles.
Test methods as to environment mechanical factors stability
ГОСТ 16962.2-90
Группа Е09
ОКП 34 000
Дата введения
1 января 1991 года
Дата введения 01.01.91 для вновь разрабатываемых и модернизируемых электротехнических изделий, 01.01.93 - для разработанных до 01.01.91 электротехнических изделий <*>
--------------------------------
<*> Порядок введения стандарта в действие приведен в Приложении 1.
Информационные данные
1. Разработан и внесен Министерством электротехнической промышленности и приборостроения СССР.
Разработчики:
М.Л. Оржаховский (руководитель темы), В.М. Туликова, В.С. Жемчужкин, Г.П. Стрелкова, М.С. Пинзур, В.Н. Покровский.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 23.05.90 N 1266.
3. Срок первой проверки - 1998 г.
4. Исключен с 1 января 2013 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 27.11.2012 N 1225-ст.
5. Стандарт полностью соответствует международным стандартам МЭК 68-2-6 (1982) с Изменениями 1 (1983) и 2 (1985), МЭК 68-2-7 (1983) с Изменением 1 (1986), МЭК 68-2-27 (1972) с Изменениями 1 (1982) и 2 (1983), МЭК 68-2-29 (1968) с Изменениями 1 (1982) и 2 (1983), МЭК 68-2-32 (1975) с Изменением 1 (1982), МЭК 68-2-34 (1973) с Изменением 1 (1983), МЭК 68-2-37 (1973) с Изменением 1 (1983) (Приложение 4).
6. Взамен ГОСТ 16962-71 и ГОСТ 17516-72 в части механических испытаний электротехнических изделий народнохозяйственного назначения.
7. Ссылочные нормативно-технические документы:
Обозначение НТД, на который дана ссылка Номер пункта, приложения
ГОСТ 15150-69 1.6
ГОСТ 15543-70 Вводная часть
ГОСТ 16962.1-89 1.21
ГОСТ 17516.1-90 1.14
ГОСТ 30630.0.0-99 1.1, Приложение 4
ГОСТ 30630.0.1-2002 1.7, Приложение 4
ГОСТ 30630.1.1-99 1.7, Приложение 4
ГОСТ 30630.1.2-99 1.7, Приложение 4
ГОСТ 30630.1.3-2001 1.7, Приложение 4
ГОСТ 30630.1.4-2002 1.7, Приложение 4
ГОСТ 30630.1.5-2008 1.7, Приложение 4
ГОСТ 30630.1.6-2004 1.7, Приложение 4
ГОСТ 30630.1.7-2007 1.7, Приложение 4
ГОСТ 30630.1.10-2011 1.7, Приложение 4
ГОСТ 30631-99 Вводная часть
Настоящий стандарт распространяется на электротехнические изделия (далее - изделия), перечень которых приведен в ГОСТ 15543.
Стандарт устанавливает методы испытаний изделий на соответствие требованиям по стойкости (устойчивости и/или прочности) к воздействию механических факторов внешней среды, установленным ГОСТ 30631.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Общие положения испытаний - по ГОСТ 30630.0.0, разд. 4, 5, 6 и настоящему стандарту.
1.2. Испытания по настоящему стандарту относят к предварительным, приемочным (государственным, межведомственным, ведомственным), типовым, квалификационным и периодическим испытаниям.
При типовых испытаниях соответствующие испытания изготовитель выбирает в зависимости от возможного влияния вносимых изменений на качества изделий и согласовывает с представителем заказчика на данном предприятии и с организацией-держателем подлинника конструкторской документации <*>.
--------------------------------
<*> Если необходимость типовых испытаний возникает по инициативе этой организации, выбор, согласование и проведение испытаний осуществляет эта организация.
При периодических испытаниях изделия испытывают через определенный срок или после выпуска определенного количества изделий; периодичность различных испытаний может быть различной для одной и той же группы изделий в зависимости от стабильности производства, конструктивных и технологических особенностей изделий, и должна устанавливаться в стандартах на изделия. При проведении испытаний через определенный срок периодичность выбирают из ряда: 1, 3, 6, 12 мес, в отдельных технически и экономически обоснованных случаях допускается устанавливать периодичность из ряда 1,5; 2; 3; 4; 5 лет, причем для периодичности три года и менее при отсутствии в течение 3 лет рекламаций по данному виду воздействия периодичность испытаний может быть увеличена.
1.3. Порядок испытаний электроугольных изделий и продукции, измеряемой в единицах длины, устанавливают в стандартах и ТУ на изделия.
1.4. Если масса, габаритные размеры и конструкция изделий не позволяют испытывать их в полном комплексе на существующем испытательном оборудовании, то испытания проводят поблочно.
Порядок таких испытаний оговаривают в стандартах и технических условиях на конкретные серии или типы изделий и (или) программах испытаний (далее - в стандартах и ТУ на изделия и ПИ).
Если последовательные поблочные испытания не позволяют проверять соответствие изделий требованиям технических заданий (далее - ТЗ) или стандартов и ТУ на изделия, то испытания блоков, электрически связанных между собой, проводят одновременно при размещении их в нескольких камерах или на нескольких стендах.
Изделия, которые состоят из блоков или узлов, находящихся в неодинаковых эксплуатационных условиях, испытывают раздельно по нормам, соответствующим условиям эксплуатации данных блоков, что устанавливают в стандартах и ТУ на изделия и ПИ.
1.5. Если масса или габаритные размеры готового изделия не позволяют проводить его испытания на существующем оборудовании, и оно после изготовления не может быть разделено на отдельные блоки (узлы), то такие изделия оценивают по специальной программе, согласованной с заказчиком (в том числе расчетным или расчетно-экспериментальным методами; допускается испытывать только отдельные ответственные узлы).
Если испытывают только отдельные узлы, значения испытательных факторов устанавливают в соответствии с условиями эксплуатации данного узла, которые должны быть указаны в стандартах и ТУ на изделия и ПИ.
1.6. Испытания проводят в нормальных климатических условиях испытаний по ГОСТ 15150 или в условиях испытаний, указанных в методах испытаний настоящего стандарта. В стандартах и ТУ на изделия и ПИ вместо испытаний в нормальных климатических условиях могут быть установлены условия с более узкими пределами.
1.7. Перечень испытаний и их распределение в соответствии с видами испытаний выбирают по табл. 1 с учетом положений настоящего стандарта.
Таблица 1
Наименование испытаний Номер испытаний Вид испытания Стандарт или пункт настоящего стандарта, содержащие метод испытания
предварительные, приемочные (государственные, межведомственные, ведомственные) квалификационные, типовые периодические
Испытание по определению резонансных частот конструкции <*> 100 + - ГОСТ 30630.1.2
Испытание на проверку отсутствия резонансных частот конструкции в данном диапазоне частот 101 + - ГОСТ 30630.1.1
Испытание на устойчивость при воздействии синусоидальной или широкополосной случайной вибрации (испытание на виброустойчивость) 102 + Н ГОСТ 30630.1.2
Испытание на прочность при воздействии синусоидальной или широкополосной случайной вибрации длительное (испытание на вибропрочность длительное) 103 + Н ГОСТ 30630.1.2
Испытание на прочность при воздействии синусоидальной вибрации кратковременное (испытание на вибропрочность кратковременное) 103 + Н "
Испытание на прочность при воздействии механических ударов многократного действия (испытание на ударную прочность) 104 + Н ГОСТ 30630.1.3 <1>
Испытание на устойчивость при воздействии механических ударов многократного действия (испытание на ударную устойчивость) 105 + Н ГОСТ 30630.1.3 <1>
Испытание на воздействие механических ударов одиночного действия (испытание на воздействие одиночных ударов) 106 + Н ГОСТ 30630.1.3 <1>
Испытание на воздействие линейного ускорения 107 + - ГОСТ 30630.1.4 <2>
Испытание на воздействие акустического шума 108 + - ГОСТ 30630.1.5 <3>
Испытание выводов на воздействие растягивающей силы 109 + Н ГОСТ 30630.1.6 <4>
Испытание гибких проволочных и ленточных выводов на изгиб 110 + Н ГОСТ 30630.1.6 <4>
