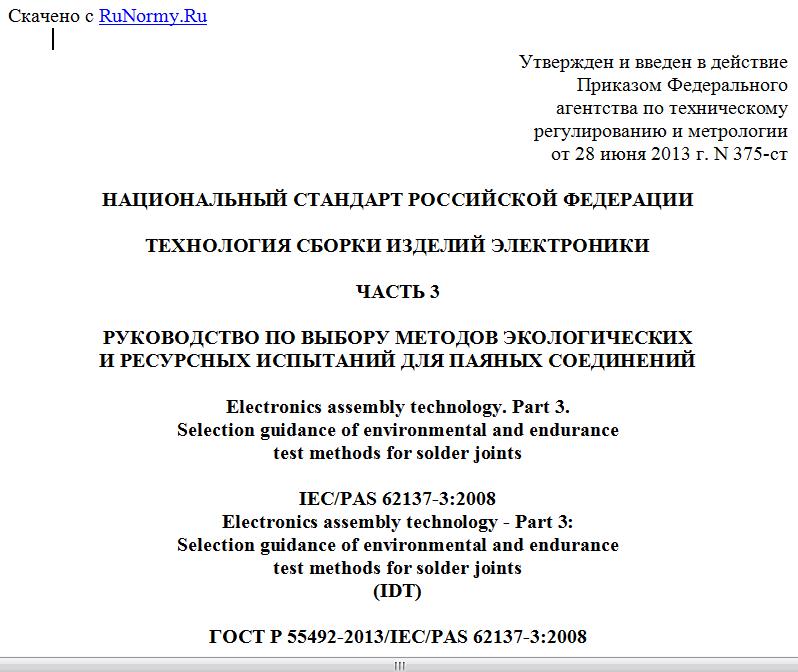

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 июня 2013 г. N 375-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНОЛОГИЯ СБОРКИ ИЗДЕЛИЙ ЭЛЕКТРОНИКИ
ЧАСТЬ 3
РУКОВОДСТВО ПО ВЫБОРУ МЕТОДОВ ЭКОЛОГИЧЕСКИХ
И РЕСУРСНЫХ ИСПЫТАНИЙ ДЛЯ ПАЯНЫХ СОЕДИНЕНИЙ
Electronics assembly technology. Part 3.
Selection guidance of environmental and endurance
test methods for solder joints
IEC/PAS 62137-3:2008
Electronics assembly technology - Part 3:
Selection guidance of environmental and endurance
test methods for solder joints
(IDT)
ГОСТ Р 55492-2013/IEC/PAS 62137-3:2008
Группа Э02
ОКС 31.190
Дата введения
1 декабря 2013 года
Предисловие
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Авангард-ТехСт" (ЗАО "Авангард-ТехСт") и ОАО "Авангард" на основе выполненного российской комиссией экспертов МЭК/ТК 91 аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей", подкомитетом ПК 3 "Технология сборки и монтажа радиоэлектронных модулей"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2013 г. N 375-ст
4 Настоящий стандарт идентичен международному документу IEC/PAS 62137-3:2008 "Технология сборки изделий электроники. Часть 3. Руководство по выбору методов экологических и ресурсных испытаний для паяных соединений" (IEC/PAS 62137-3:2008 "Electronics assembly technology - Part 3: Selection guidance of environmental and endurance test methods for solder joints").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Международный стандарт МЭК (IEC) 62137-3 был подготовлен в комитете МЭК ТК 91: "Технология сборки электроники".
Данная редакция прекращает действие и заменяет документ IEC/PAS 62137-3, опубликованный в 2008 году, и включает некоторые редакторские правки. Основные изменения, имеющие отношение к настоящему стандарту, включают следующее:
- отсутствие технических изменений;
- некоторые редакторские изменения и корректировки;
- некоторые существенные изменения, реализованные для удобства.
Перечень всех частей стандарта IEC 62137 может быть найден на web-сайте Международной электротехнической комиссии под общим заголовком "Технология сборки изделий электроники".
1 Область применения <1>
--------------------------------
<1> Внесено редакционное изменение текста по отношению к тексту применяемого стандарта МЭК для приведения в соответствие с терминологией, принятой в Российской Федерации.
Настоящий стандарт устанавливает методологию выбора наиболее подходящего метода испытаний на надежность паяных соединений различных форм и типов для электронных компонентов, монтируемых по технологии поверхностного монтажа (SMD), компонентов с матричными выводами и других, а также компонентов с выводами, монтируемыми в отверстия с использованием припоя из сплавов различного состава.
2 Нормативные ссылки
Следующие нормативные документы являются обязательными для применения настоящего стандарта. При датированных ссылках применимы только упомянутые публикации. При недатированных ссылках используется последний нормативный документ (включая любые дополнения).
МЭК 60194 Платы печатные. Конструкция, изготовление и сборка. Термины и определения (Printed board design, manufacture and assembly - Terms and definitions)
МЭК 61188-5 (все части) Платы печатные и сборки печатных плат. Проектирование и применение (Printed boards and printed board assemblies - Design and use)
МЭК 61249-2-7 Материалы для печатных плат и других соединительных структур. Часть 2-7. Армированные материалы основания с плакировкой и без плакировки. Эпоксидный слоистый пластик со стеклотканью E, с определенной воспламеняемостью (вертикальное испытание на горение), плакированный медью (Materials for printed boards and other interconnecting structures - Part 2-7: Reinforced base materials clad and unclad - Epoxide woven E-glass laminated sheet of defined flammability (vertical burning test), copper-clad
МЭК 62137-1-1:2007 Технология поверхностного монтажа. Методы испытания паяных соединений поверхностного монтажа на долговечность и воздействие окружающей среды. Часть 1-1. Испытание прочности на отрыв (Surface mounting technology - Environmental and endurance test methods for surface mount solder joint - Part 1-1: Pull strength test)
МЭК 62137-1-2:2007 Технология поверхностного монтажа. Методы испытания паяных соединений поверхностного монтажа на долговечность и воздействие окружающей среды. Часть 1-2. Испытание прочности на сдвиг (Surface mounting technology - Environmental and endurance test methods for surface mount solder joint - Part 1-2: Shear strength test)
МЭК 62137-1-3:2008 Технология поверхностного монтажа. Методы испытания паяных соединений поверхностного монтажа на долговечность и воздействие окружающей среды. Часть 1-3. Испытание на циклическое падение (Surface mounting technology - Environmental and endurance test methods for surface mount solder joint - Part 1-3: Cyclic drop test)
МЭК 62137-1-4:2009 Технология поверхностного монтажа. Методы испытания паяных соединений поверхностного монтажа на долговечность и воздействие окружающей среды. Часть 1-4. Циклическое испытание на изгиб (Surface mounting technology - Environmental and endurance test methods for surface mount solder joint - Part 1-4: Cyclic bending test)
МЭК 62137-1-5:2009 Технология поверхностного монтажа. Методы испытания паяных соединений поверхностного монтажа на долговечность и воздействие окружающей среды. Часть 1-5. Испытание на усталость при механическом сдвиге (Surface mounting technology - Environmental and endurance test methods for surface mount solder joints - Part 1-5: Mechanical shear fatigue test)
3 Термины и определения
В настоящем стандарте применены термины по МЭК 60194, а также следующие термины с соответствующими определениями:
3.1 прочность на отрыв поверхностно монтируемого компонента (pull strength for SMD): Максимальная сила, необходимая для разрушения соединения вывода и подложки, когда вывод в виде "крыльев чайки" поверхностно монтируемого компонента отрывается с использованием специального инструмента под углом 45° к поверхности подложки.
[IEC 62137-1-1:2007, измененный]
3.2 прочность при сдвиге для поверхностно монтируемого компонента (shear strength for SMD): Максимальная сила, приложенная параллельно к поверхности подложки и перпендикулярно к боковой поверхности образца, необходимая для разрушения соединения поверхностно монтируемого компонента, смонтированного на подложке.
[IEC 62137-1-1:2007, измененный]
3.3 прочность при сдвиге с приложением крутящего момента для поверхностно монтируемого компонента (torque shear strength for SMD): Максимальный крутящий момент, прикладываемый к поверхностно монтируемому компоненту параллельно к поверхности подложки, необходимый для разрушения паяного соединения между концевыми выводами/выводами поверхностно монтируемого компонента и подложкой.
3.4 прочность при монотонном изгибе, прикладываемом к поверхностно монтируемому компоненту (monotonic bending strength for SMD): Прочность паяных соединений поверхностно монтируемого компонента, смонтированного на подложке, при условии, что подложка выгнута по направлению к смонтированному компоненту, выражена максимальной глубиной прогиба, при которой разрушается соединение.
3.5 циклическая прочность на изгиб для поверхностно монтируемого компонента (cyclic bending strength for SMD): Интенсивность силы, которая выражена в числе циклов, необходимых для перелома соединения между концевыми выводами/выводами смонтированного на подложке поверхностно монтируемого компонента и медной контактной площадки подложки после циклического изгиба подложки на специфицированный угол, позволяющий лицевой стороне подложки принимать выпуклую форму.
[IEC 62137-1-4:2009, измененный]
3.6 сопротивление механическому сдвигу при усталости для поверхностно монтируемого компонента (mechanical shear fatigue strength for SMD): Приложение циклической деформации сдвига к паяным соединениям путем механических перемещений взамен относительных перемещений, вызванных разностью ТКЛР (температурных коэффициентов линейного расширения), происходящих при испытаниях циклическим изменением температуры
Примечание - Испытание на усталость при механическом сдвиге продолжается до момента, когда максимальная прилагаемая сила уменьшится до установленной величины, что соответствует появлению начальной трещины, или до момента, когда измеряющим электрическое сопротивление прибором будет зарегистрирован разрыв электрического соединения, причем количество циклических механических сдвигов регистрируется как показатель устойчивости к усталости.
3.7 циклическое испытание на падение для поверхностно монтируемого компонента (cyclic drop test for SMD): Число фиксируемых испытательным приспособлением падений до момента разрушения паяных соединений поверхностно монтируемого компонента с контактными площадками на подложке, при падении подложки с определенной высоты.
3.8 циклическое испытание на прочность при падении стального шарика (cyclic steel ball drop strength for SMD): Число падений стального шарика с заранее определенной высоты на подложку до момента, при котором возникает разрушение паяных соединений поверхностно монтируемого компонента с контактными площадками на подложке.
3.9 прочность на отрыв для компонентов с выводами, монтируемыми в отверстия (pull strength for lead insertion type device): Максимальная
