"ГОСТ Р ИСО 12164-1-2013. Национальный стандарт Российской Федерации. Хвостовики инструментов полые конические (HSK). Типы A и C. Основные размеры"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

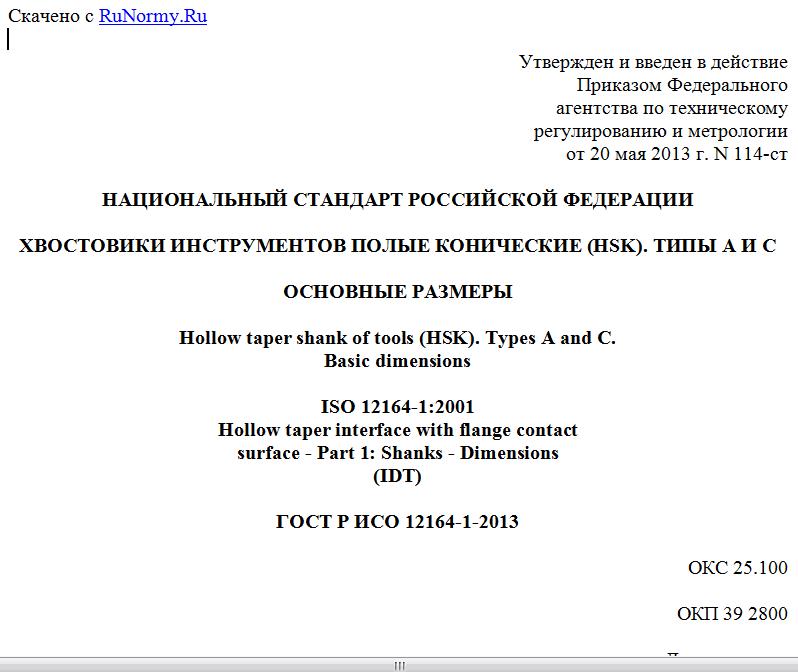

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 мая 2013 г. N 114-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ХВОСТОВИКИ ИНСТРУМЕНТОВ ПОЛЫЕ КОНИЧЕСКИЕ (HSK). ТИПЫ A И C

ОСНОВНЫЕ РАЗМЕРЫ

Hollow taper shank of tools (HSK). Types A and C.
Basic dimensions

ISO 12164-1:2001
Hollow taper interface with flange contact
surface - Part 1: Shanks - Dimensions
(IDT)

ГОСТ Р ИСО 12164-1-2013

ОКС 25.100

ОКП 39 2800

Дата введения
1 июля 2014 года

Предисловие

1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 мая 2013 г. N 114-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 12164-1:2001 "Детали сопряжения с плоской контактной поверхностью полые конусные. Часть 1. Хвостовики. Размеры" (ISO 12164-1:2001 "Hollow taper interface with flange contact surface - Part 1: Shanks - Dimensions").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему в качестве национального стандарта Российской Федерации межгосударственный стандарт, сведение о котором приведено в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 51547-2000.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт распространяется на размеры полых конических хвостовиков (HSK) инструментов с прилеганием по плоскости фланца к торцу шпинделя токарных, сверлильных, фрезерных и шлифовальных станков.
Настоящий стандарт распространяется на два типа хвостовиков. Тип A содержит проточенный паз на фланце для автоматической смены инструмента. Инструменты также могут быть заменены вручную. Тип C не содержит проточенный паз на фланце и может быть применен только для ручной смены инструмента. Ручную смену инструмента в обоих типах осуществляют через отверстие в конической части хвостовика.
Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также силой трения.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 1101: <*> Геометрические характеристики изделий (GPS). Установление геометрических допусков. Допуски на форму, ориентацию, расположение и биение (ISO 1101, Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out)
--------------------------------
<*> Использована редакция пересмотренного ИСО 1101:1983.
ИСО 1101:1983 заменен на ИСО 1101:2004.
Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.

ИСО 2768-1:1989 Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры (ISO 2768-1:1989, General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications)
ИСО 3040:1990 <*> Чертежи технические. Размеры и допуски на конические элементы (ISO 3040:1990, Technical drawings - Dimensioning and tolerancing - Cones).
--------------------------------
<*> ИСО 3040:1990 заменен на ИСО 3040:2009.
Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.

3. Размеры

3.1. Основные размеры
Размеры полых конических хвостовиков с прилеганием по плоскости к торцу шпинделя станка приведены на рисунке 1, в таблице 1 и Приложении A - для типа A и на рисунке 2, в таблице 1 и Приложении A - для типа C.





1 - плоскость расположения режущей кромки <g>

Рисунок 1, лист 1





2 - отверстие для установки чипа <h>; 3 - отверстие
для подвода смазочно-охлаждающей жидкости (СОЖ) <i>;
4 - канавка (см. Приложение A)
--------------------------------
<a> Наружная фаска не менее 0,5 x 45°.
<b> Или 0,3 x 45°.
<c> Шлифовать.
<d> Чистовая обработка.
<e> Повернуто на 90°.
<f> Поверхность радиуса r3.
<g> Расположение режущей кромки для праворежущих инструментов с одной режущей кромкой.
<h> По заказу.
<i> Отверстие для подвода СОЖ должно быть герметичным; допуск на угловое смещение - +/- 1°.
<j> Невыпуклый.

Рисунок 1, лист 2

Таблица 1

В миллиметрах

Номинальный размер 32 40 50 63 80 100 125 160
b1 +/- 0,04 7,05 8,05 10,54 12,54 16,04 20,02 25,02 30,02
b2 H10 7 9 12 16 18 20 25 32
b3 H10 9 11 14 18 20 22 28 36
d1 h10 32 40 50 63 80 100 125 160
d2 24,007 30,007 38,009 48,010 60,012 75,013 95,016 120,016
d3 H10 17 21 26 34 42 53 67 85
d4 H11 20,5 25,5 32 40 50 63 80 100
d5 19 23 29 37 46 58 73 92
d6, не более 4,2 5 6,8 8,4 10,2 12 14 16
d7 -0,1 17,4 21,8 26,6 34,5 42,5 53,8 - -
d8 4 4,6 6 7,5 8,5 12 - -
d9, не более 26 34 42 53 68 88 111 144
Для просмотра документа целиком скачайте его >>>
