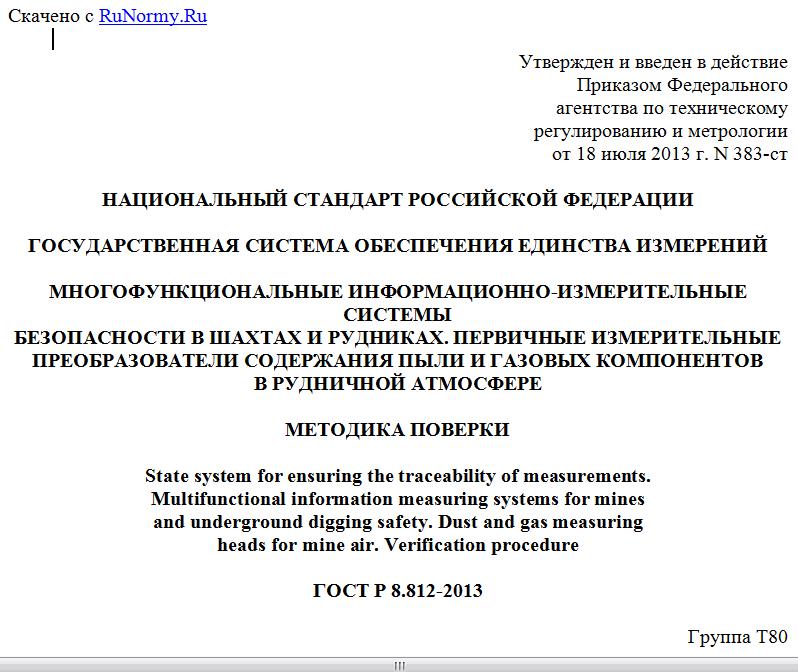

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 июля 2013 г. N 383-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МНОГОФУНКЦИОНАЛЬНЫЕ ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ
БЕЗОПАСНОСТИ В ШАХТАХ И РУДНИКАХ. ПЕРВИЧНЫЕ ИЗМЕРИТЕЛЬНЫЕ
ПРЕОБРАЗОВАТЕЛИ СОДЕРЖАНИЯ ПЫЛИ И ГАЗОВЫХ КОМПОНЕНТОВ
В РУДНИЧНОЙ АТМОСФЕРЕ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the traceability of measurements.
Multifunctional information measuring systems for mines
and underground digging safety. Dust and gas measuring
heads for mine air. Verification procedure
ГОСТ Р 8.812-2013
Группа Т80
ОКС 17.020
Дата введения
1 августа 2014 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") Федерального агентства по техническому регулированию и метрологии.
2. Внесен Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы" подкомитетом ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 июля 2013 г. N 383-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на стационарные рудничные автоматические первичные измерительные преобразователи, являющиеся средствами измерений и предназначенные для измерений объемной доли метана, кислорода, оксида углерода и диоксида углерода, а также массовой концентрации пыли в рудничном воздухе, и устанавливает методику их первичной и периодической поверок.
Стандарт не распространяется на:
- ПИП, встроенные в газоанализаторы и сигнализаторы, в том числе - портативные и переносные;
- ПИП объемной доли метана, кислорода, оксида углерода и диоксида углерода с принудительной подачей анализируемой среды;
- измерительные каналы информационно-измерительных систем в целом;
- портативные и переносные газоанализаторы, сигнализаторы и пылемеры.
Настоящий стандарт распространяется на ПИП с метрологическими характеристиками, соответствующими указанным в таблице А.1 Приложения А.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.606-2004. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
ГОСТ Р 52350.29.1-2010. Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006. Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.578-2008. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.044-89. Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 9293-74. Азот газообразный и жидкий. Технические условия
ГОСТ 13045-81. Ротаметры. Общие технические условия
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 24032-80. Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний
ГОСТ 28498-90. Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте применены термины и определения в соответствии с ГОСТ 13320, ГОСТ 24032, ГОСТ 12.1.044, ГОСТ Р 52350.29.1, ГОСТ Р 52931.
3.2. В настоящем стандарте применены следующие сокращения:
ГС - газовая смесь;
ПВХ - поливинилхлорид;
ПИП - первичный измерительный преобразователь;
ПО - программное обеспечение;
ПНГ - поверочный нулевой газ;
ЭД - эксплуатационная документация.
Примечание. К ЭД, согласно настоящему стандарту, относятся: руководство по эксплуатации, паспорт, формуляр по ГОСТ 2.601, ГОСТ 2.610.
4. Операции поверки
4.1. При проведении поверки ПИП выполняют операции, указанные в таблице 1 настоящего стандарта и перечисленные в разделе "Поверка" описания типа ПИП <1>.
--------------------------------
<1> Необходимость проведения тех или иных операций поверки, указанных в настоящем стандарте, для конкретных типов ПИП устанавливается при проведении испытаний в целях утверждения типа средств измерений с учетом данных по метрологической надежности ПИП согласно [1].
В разделе "Поверка" описания типа ПИП операции поверки приведены, например, в следующем виде: "Поверка осуществляется по ГОСТ Р 8.__-2013 "ГСИ. Многофункциональные информационно-измерительные системы безопасности в шахтах и рудниках. Первичные измерительные преобразователи содержания пыли и газовых компонентов в рудничной атмосфере. Методика поверки" (первичная поверка 9.1 - 9.3, 9.4.1, 9.4.2, 9.4.3, периодическая поверка 9.1, 9.2, 9.4.1, 9.4.2)".
Таблица 1
Операции поверки
Наименование операции Номер пункта методики поверки
1. Внешний осмотр 9.1
2. Опробование 9.2
3. Подтверждение соответствия ПО 9.3
4. Определение метрологических характеристик: 9.4
- определение основной погрешности для ПИП объемной доли метана, кислорода, оксида углерода и диоксида углерода 9.4.1
- определение вариации показаний для ПИП объемной доли метана, кислорода, оксида углерода и диоксида углерода 9.4.2
- определение времени установления показаний ПИП объемной доли метана, кислорода, оксида углерода и диоксида углерода 9.4.3
- определение относительной погрешности определения объема отбираемой пробы воздуха для ПИП массовой концентрации пыли 9.4.4
- определение погрешности для ПИП массовой концентрации пыли 9.4.5
4.2. Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
5. Средства поверки
5.1. При проведении поверки применяют средства, указанные в таблице 2.
