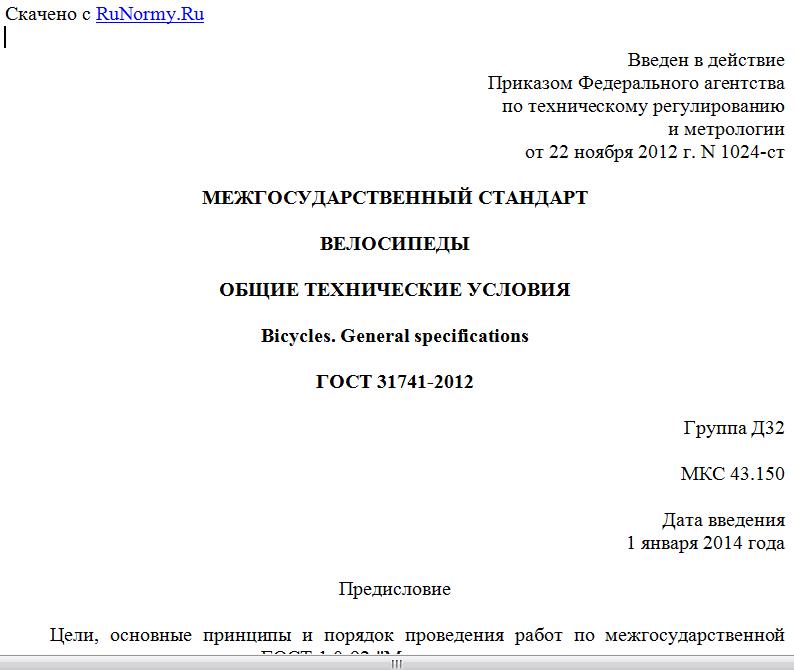

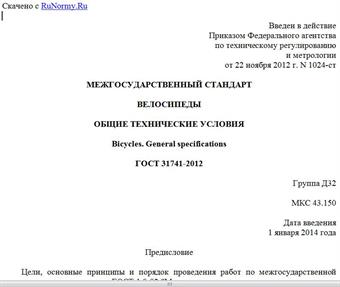

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2012 г. N 1024-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВЕЛОСИПЕДЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Bicycles. General specifications
ГОСТ 31741-2012
Группа Д32
МКС 43.150
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 1 октября 2012 г. N 51)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1024-ст межгосударственный стандарт ГОСТ 31741-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Стандарт подготовлен на основе применения ГОСТ Р 52111-2003
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на велосипеды, седло которых может быть отрегулировано на высоту 635 мм и более, предназначенные для использования в качестве транспортного средства, а также для тренировок и соревнований.
Стандарт не распространяется на велосипеды для детей младшего возраста по ГОСТ 28765 и специальные велосипеды: грузовые, тандемы.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения
ГОСТ 28765-90 (ИСО 8098:1989) Велосипеды для детей младшего возраста. Требования безопасности
ГОСТ 29235-91 (ИСО 6742-2:1985) Велосипеды. Световозвращающие устройства. Фотометрические и физические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 транспортный велосипед: Велосипед, предназначенный для передвижения, туризма.
3.2 Байсикл-мото-экстрим (BMX): Велосипед, предназначенный для соревнований по специальным трассам с препятствиями.
3.3 велокросс: Соревнования по пересеченной местности на заданную дистанцию.
3.4 велоспорт в зале: Командная игра в мяч на велосипедах (велобол).
3.5 маунтинбайк (МТБ): велосипед, предназначенный для соревнований по лесным, полевым, горным тропам с грунтовой или песчаной почвой.
3.6 трек: Замкнутая трасса с наклонной поверхностью со специальным твердым однородным покрытием.
3.7 триал: Соревнования по фигурной езде с преодолением препятствий на велосипеде по заданной программе с элементами акробатики.
3.8 база: Расстояние между осями колес велосипеда.
3.9 вилка (передняя и задняя): Узел или элемент рамы велосипеда, предназначенный для установки колес.
3.10 вынос руля: Деталь конструкции узла рулевого управления, обеспечивающая надежное соединение руля со стержнем руля.
3.11 каретка: Составная часть велосипеда, передающая усилие педалирования на ведущее колесо.
3.12 кривошип: Шатуны, смонтированные с валом каретки велосипеда.
3.13 переключатель передач (передний, задний): Устройство для изменения передаточного отношения.
3.14 седлодержатель (подседельный штырь): Стержень, на который устанавливается седло.
3.15 трещотка: Составная часть бестормозной втулки заднего колеса, обеспечивающая рабочий и свободный ход втулки.
3.16 туклипс: Составная часть педали для фиксации стопы.
4. Классификация, основные параметры и размеры
4.1 Велосипеды подразделяют на следующие типы:
транспортные:
- для взрослых,
- для подростков, масса снаряженного велосипедиста не более 50 кг,
- для младших школьников, масса снаряженного велосипедиста не более 40 кг
спортивные (по дисциплинам велосипедного спорта):
- для гонок на треке,
- для гонок на шоссе,
- маунтинбайк (МТБ),
- байсикл-мото-экстрим (BMX),
- для триала,
- для велокросса,
- для велоспорта в зале;
специальные.
4.2 Велосипеды по показателям качества разделяют на четыре класса, указанные в таблице 1
Таблица 1
Классификация велосипедов
Класс велосипеда Обозначение Рекомендован для использования
Высший В Соревнования
Первый 1 Соревнования, спортивная подготовка
Второй 2 Спортивная подготовка, велотуризм
Третий 3 Транспортное средство для населения
4.3 Основные параметры и размеры велосипедов должны соответствовать указанным на рисунке 1.
Рисунок 1 - Основные параметры и размеры велосипеда
Габаритные размеры:
длина EF - не более 1,9 м,
ширина - не более 0,55 м, для BMX - не более 0,74 м.
Расстояния:
между горизонтальной линией, проведенной через ось каретки I, и поверхностью земли D - не менее 0,2 м и не более 0,3 м;
между вертикальными линиями, проведенными через ось каретки A и ось переднего колеса B - 0,43 - 0,75 м;
между вертикальными линиями, проведенными через ось каретки A и ось и заднего колеса C - 0,25 - 0,55 м;
между вертикальными линиями, проведенными через переднюю точку седла H и ось каретки A - не менее 0,05 м за кареткой, кроме спортивных велосипедов для гонок на треке.
