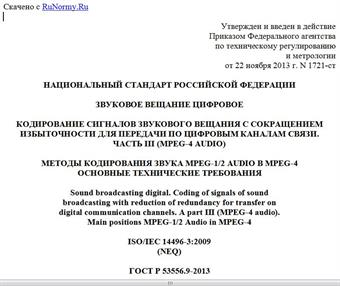

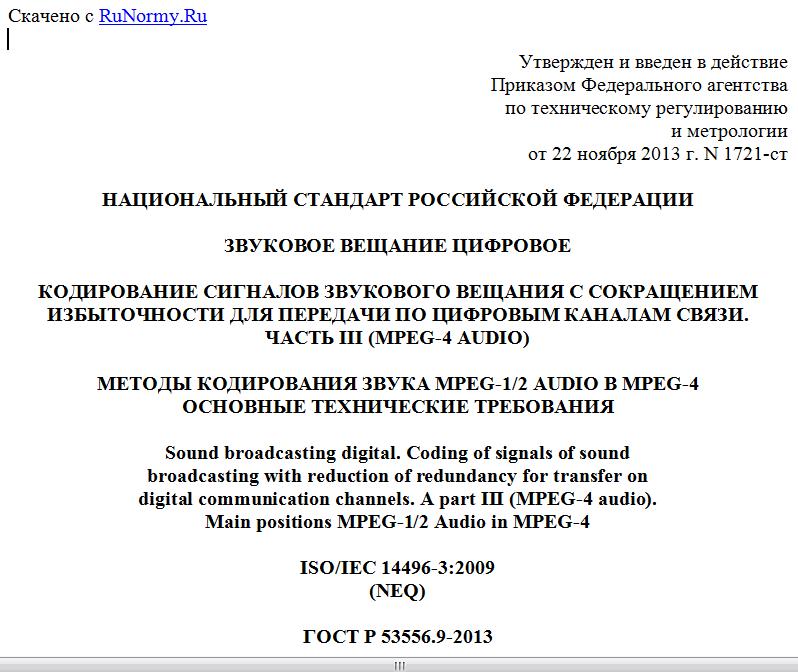

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 1721-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗВУКОВОЕ ВЕЩАНИЕ ЦИФРОВОЕ
КОДИРОВАНИЕ СИГНАЛОВ ЗВУКОВОГО ВЕЩАНИЯ С СОКРАЩЕНИЕМ
ИЗБЫТОЧНОСТИ ДЛЯ ПЕРЕДАЧИ ПО ЦИФРОВЫМ КАНАЛАМ СВЯЗИ.
ЧАСТЬ III (MPEG-4 AUDIO)
МЕТОДЫ КОДИРОВАНИЯ ЗВУКА MPEG-1/2 AUDIO В MPEG-4
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Sound broadcasting digital. Coding of signals of sound
broadcasting with reduction of redundancy for transfer on
digital communication channels. A part III (MPEG-4 audio).
Main positions MPEG-1/2 Audio in MPEG-4
ISO/IEC 14496-3:2009
(NEQ)
ГОСТ Р 53556.9-2013
ОКС 33.170
Дата введения
1 сентября 2014 года
Предисловие
1 РАЗРАБОТАН Санкт-Петербургским филиалом Центрального научно-исследовательского института связи "Ленинградское отделение" (ФГУП ЛО ЦНИИС)
2 ВНЕСЕН Техническим комитетом по стандартизации N 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1721-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО/МЭК 14496-3:2009 "Информационные технологии. Кодирование аудиовизуальных объектов. Часть 3. Звуковое кодирование" (ISO/IEC 14496-3:2009 "Information technology - Coding of audio-visual objects - Part 3: Audio" (NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Стандарт MPEG-1/2 Аудио в MPEG-4 спецификации MPEG-4 Аудио определяет использование MPEG-1/2 уровня 1, 2 или 3 ориентированным на MPEG-4 способом, то есть так, что сигнализация и доступ до обработки на системном уровне идентичны другим типам объектов MPEG-4 Аудио.
Чтобы перенести фреймы потока битов MPEG-1/2 уровень 1, 2 или 3 в MPEG-4, они переформатируются таким образом, что становятся автономными единицами доступа MPEG-4. Это облегчает транспортировку по пакетным сетям, произвольный доступ, и возможность редактирования. Автономные единицы доступа, которые используются в системах совместимой транспортировки или формата хранения MPEG-4, могут быть переконвертированы в совместимые с MPEG-1/2 потоки битов и затем декодированы любым совместимым с MPEG-1/2 декодером.
Синтаксис MPEG-4 Аудио дополнительно расширяется, чтобы сделать возможными многоканальные конфигурации на базе ГОСТ Р 54711 и ГОСТ Р 54712. Многоканальные конфигурации подобны конфигурациям, определенным для других аудио объектных типов MPEG-4 с многоканальными возможностями. Для MPEG-1/2 уровня 1 и 2 формат не расширяется. Многоканальный формат для этих уровней описывается в ГОСТ Р 54712.
Разрешенные частоты дискретизации для уровня 3 расширяются для речевого выхода инструментов FA и для дублирования MP с информацией о форме губ.
Для использования MPEG-1/2 уровня 1, 2 или 3 в MPEG-4 посредством унаследованного интерфейса MPEG 4, используется ObjectTypeIndication 0x69 или 0x6b.
2 MPEG_1_2_SpecificConfig
Синтаксис Количество битов Мнемоника
MPEG_1_2_SpecificConfig () {
extension <*>; } 1 bslbf
--------------------------------
<*> extension должно быть нулем.
3 Отображение канала
Применяются следующие правила:
элементы single_channel_element ()'s и lfe_element ()'s представляются монофоническими аудиофреймами;
элементы channel_pair_element ()'s представляются стереофоническими аудиофреймами;
для уровня 1 и уровня 2 разрешается не больше одного монофонического аудиофрейма, представляющего single_channel_element (), или одного стереофонического аудиофрейма, представляющего channel_pair_element ().
4 Формат единицы доступа
4.1 Уровень 1 и 2
Один аудио фрейм отображается непосредственно одной единицей доступа.
4.2 Уровень 3
Одна единица доступа состоит из одного или нескольких элементов mp3_channel_elements. Элемент mp3_channel_element равняется аудиофрейму уровня 3 со следующими изменениями по сравнению с его определением в ГОСТ Р 54711 или ГОСТ Р 54712:
syncword (12 битов) Сообщает полную длину mp3_channel_element (состоящего из заголовка, error_check, дополнительной информация и основных данных) в байтах.
main_data_begin (9/8 бит) Устанавливается в корректное значение соответствующее, потоку битов MPEG-1/2 уровня 3, или обнуляется.
main_data () Обычно сохраняется после дополнительной информации
Все прочие элементы данных должны быть установлены согласно их спецификации в ГОСТ Р 54711 или ГОСТ Р 54712. Все установки в заголовке должны соответствовать установкам в AudioSpecificConfig ().
Все элементы mp3_channel_elements, принадлежащие одной и той же метке времени, сохраняются последовательно в одной единице доступа
5 Расширение частоты дискретизации для уровня 3
В этом пункте приводятся спецификации, позволяющие использовать уровень 3 с частотами дискретизации, не определенными в ГОСТ Р 54711 или ГОСТ Р 54712.
Синтаксис и описание потока битов для расширения частот дискретизации ниже, чем определенные в ГОСТ Р 54711-2012, находятся в соответствии с ГОСТ Р 54712-2012 (один фрейм охватывает 576 выборок).
5.1 Скорости передачи
Таблица 1 определяет скорость передачи в зависимости от bitrate_index и частоты дискретизации.
Таблица 1
Скорость передачи в зависимости
от bitrate_index и частоты дискретизации
bitrate_index Определенная скорость передачи, Кбит/с
8, 11,025, 12 кГц 16, 22,05, 24 кГц (см. ГОСТ Р 54712) 32, 44,1, 48 кГц (см. ГОСТ Р 54711),
'0000' Запрещено Запрещено Запрещено
'0001' 8 8 32
'0010' 16 16 40
'0011' 24 24 48
'0100' 32 32 56
'0101' 40 40 64
'0110' 48 48 80
'0111' 56 56 96
'1000' 64 64 112
'1001' Запрещено 80 128
'1010' Запрещено 96 160
'1011' Запрещено 112 192
'1100' Запрещено 128 224
'1101' Запрещено 144 256
'1110' Запрещено 160 320
'1111' Запрещено Запрещено Запрещено
5.2 Частота дискретизации
В зависимости от частоты дискретизации, сообщенной в AudioSpecificConfig, элемент данных sampling_frequency в заголовке должен быть установлен, как определено в таблице 2.
Таблица 2
Установка элемента данных sampling_frequency
в зависимости от частоты дискретизации,
определенной в AudioSpecificconfig ()
