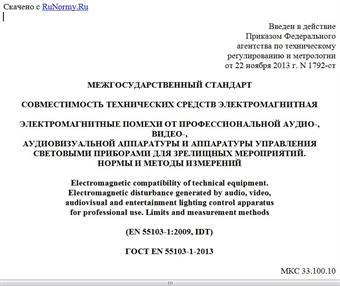

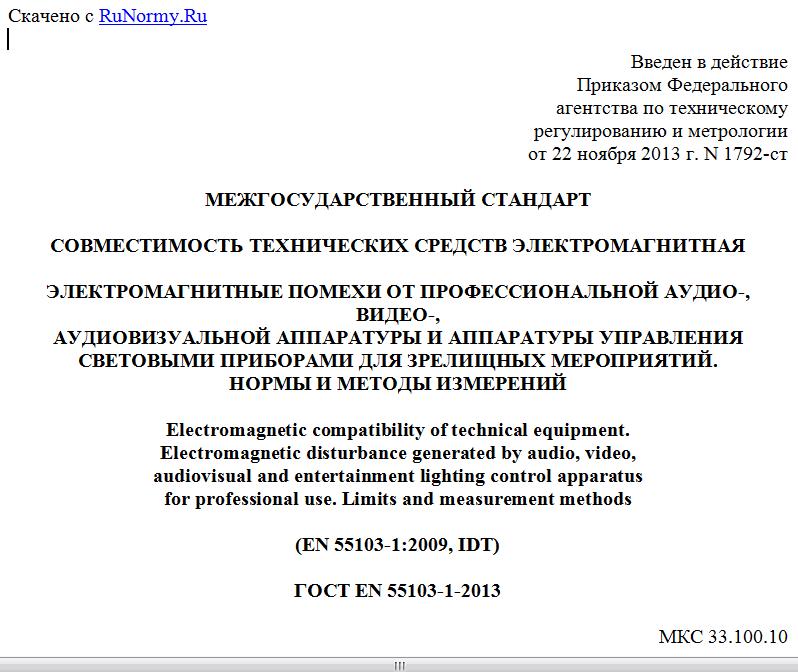

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1792-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
ЭЛЕКТРОМАГНИТНЫЕ ПОМЕХИ ОТ ПРОФЕССИОНАЛЬНОЙ АУДИО-, ВИДЕО-,
АУДИОВИЗУАЛЬНОЙ АППАРАТУРЫ И АППАРАТУРЫ УПРАВЛЕНИЯ
СВЕТОВЫМИ ПРИБОРАМИ ДЛЯ ЗРЕЛИЩНЫХ МЕРОПРИЯТИЙ.
НОРМЫ И МЕТОДЫ ИЗМЕРЕНИЙ
Electromagnetic compatibility of technical equipment.
Electromagnetic disturbance generated by audio, video,
audiovisual and entertainment lighting control apparatus
for professional use. Limits and measurement methods
(EN 55103-1:2009, IDT)
ГОСТ EN 55103-1-2013
МКС 33.100.10
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 59-П от 27 сентября 2013 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Министерство экономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Агентство "Узстандарт"
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1792-ст межгосударственный стандарт ГОСТ EN 55103-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт идентичен европейскому региональному стандарту EN 55103-1:2009 Electromagnetic compatibility - Product family standard for audio, video, audiovisual and entertainment lighting control apparatus for professional use - Part 1: Emissions [Электромагнитная совместимость (ЭМС). Стандарт на группу однородной продукции для профессиональной аудио-, видео-, аудиовизуальной аппаратуры и аппаратуры управления световыми приборами для зрелищных мероприятий. Часть 1. Электромагнитная эмиссия].
Европейский региональный стандарт разработан техническим комитетом по стандартизации CENELEC/TC 210 "Электромагнитная совместимость (ЭМС)".
Наименование настоящего стандарта изменено относительно наименования стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным европейским региональным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт требований электромагнитной совместимости (ЭМС), относящихся к электромагнитной эмиссии, применяется к профессиональной аудио-, видео-, аудиовизуальной аппаратуре, а также к аппаратуре управления световыми приборами для зрелищных мероприятий в соответствии с определением 3.6, предназначенной для применения в условиях электромагнитной обстановки в соответствии с разделом 4.
К области применения настоящего стандарта относятся также цифровая аппаратура, описанная в 3.5, и сборочные узлы, указанные в 6.3.
Рассматриваются помехи в полосе частот от 0 Гц до 400 ГГц, однако для этой полосы требования не установлены. См. примечание 5.
Примечание 1. В Приложении D представлена информация по инфракрасному излучению в диапазоне длин волн 0,7 - 1,8 мкм.
В настоящем стандарте не рассматриваются неисправные источники электропитания или аппаратура. Аппаратура, описанная в 3.4, 3.5 и 3.6, может работать с любым источником электропитания.
Примечание 2. Источниками электропитания могут служить, например, низковольтные распределительные электрические сети; частные источники электропитания со схожими характеристиками; источники питания постоянного тока, предназначенные специально для аппаратуры; батареи, встроенные в аппаратуру; отдельные генераторы. Некоторые стандарты могут не применяться к частным низковольтным источникам питания.
Примечание 3. В некоторых случаях, например при использовании высокочувствительной аппаратуры в непосредственной близости, могут потребоваться дополнительные меры для уменьшения помехоэмиссии ниже установленных норм.
Примечание 4. Профессиональная приемная аппаратура может быть очень чувствительна к помехам, см. Приложение E.
Настоящий европейский стандарт не распространяется на:
- бытовую аудио- и видеоаппаратуру;
- аппаратуру, специально предназначенную для охранных систем;
- аппаратуру, предназначенную для распространения электромагнитной энергии для целей радиосвязи.
Примечание 5. Для предотвращения влияния помех изготовители должны учитывать характеристики другого оборудования, которое возможно будет находиться в той же среде, и определять, необходимы ли дополнительные меры для уменьшения помехоэмиссии ниже установленных норм.
Целью настоящего стандарта является установление норм и методов измерений непрерывных, переходных, кондуктивных и излучаемых помех от аппаратуры, относящейся к области применения настоящего стандарта. Эти требования являются существенными требованиями ЭМС.
2. Нормативные ссылки
Документы, ссылки на которые перечислены ниже, являются обязательными при применении настоящего стандарта. Для датированных ссылок применяют только указанные издания. Для недатированных ссылок применяют их последние издания (включая любые изменения).
EN 55013:2001 Sound and television broadcast receivers and associated equipment - Radio disturbance characteristics - Limits and methods of measurement [Радиовещательные и телевизионные приемники и связанное с ними оборудование. Характеристики радиопомех. Нормы и методы измерения (CISPR 13:2001, mod)]
EN 55014-1:2000 (+A1:2001, +A2:2002) Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 1: Emission [Электромагнитная совместимость. Требования к бытовой аппаратуре, электрическим инструментам и аналогичным устройствам. Часть 1. Электромагнитная эмиссия [CISPR 14-1:2000, +A1:2001, +A2:2001]
EN 55022:2006 Information technology equipment - Radio disturbance characteristics - Limits and methods of measurement [Оборудование информационных технологий. Характеристики радиопомех. Нормы и методы измерений (CISPR 22:2005, mod)]
EN 60268-3:2000 Sound equipment - Part 3: Amplifiers [Оборудование звуковых систем. Часть 3. Усилители (IEC 60268-3:2000)]
EN 60107-1:1997 Methods of measurement on receivers for television broadcast transmissions - Part 1: General considerations; measurements at radio and video frequencies [Приемники для телевизионных вещательных передач. Методы измерения параметров. Часть 1. Общие положения. Измерения на радио- и видео- частотах (IEC 60107-1:1997)]
EN 61000-3-2:2006 Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for harmonic current emissions (equipment input current <= 16 A per phase) [Электромагнитная совместимость. Часть 3-2. Нормы. Нормы гармонических составляющих тока для оборудования с потребляемым током не более 16 А в одной фазе (IEC 61000-3-2:2005)]
EN 61000-3-3:1995 Electromagnetic compatibility (EMC). Part 3-3. Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current <= 16 A per phase and not subject to conditional connection [Электромагнитная совместимость (ЭМС). Часть 3-3. Нормы. Ограничение изменения напряжения, колебаний напряжения и фликера в низковольтных системах энергоснабжения общего назначения для оборудования с номинальным током <= 16 А в одной фазе и не подлежащего условному соединению (IEC 61000-3-3:1994)]
+IS1: 2005 Interpretation of Clause 5 and Annex A of EN 61000-3-3:1995 + A1:2001 (Интерпретационный лист 1:2005 Интерпретация раздела 5 и приложения A EN 61000-3-3:1995 + A1:2001)
EN 61000-3-11:2000 Electromagnetic compatibility (EMC). Part 3-11. Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current <= 75 A per phase and subject to conditional connection [Электромагнитная совместимость (ЭМС). Нормы. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах энергоснабжения общего назначения для оборудования с номинальным током <= 75 А и подлежащего условному соединению (МЭК 61000-3-11:2000)]
EN 61000-3-12:2005 Electromagnetic compatibility (EMC) - Part 3-12: Limits - Limits for harmonic produced by equipment connected to public low voltage systems with input current > 16 A and <= 75 A per phase) [Электромагнитная совместимость (ЭМС). Часть 3-12. Нормы. Нормы для гармонических составляющих тока, создаваемых оборудованием, подключенным к низковольтным системам энергоснабжения общего пользования с входным током > 16 А и <= 75 А в одной фазе (IEC 61000-3-12:2004)].
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Определения, относящиеся к ЭМС и связанным с ней явлениям, можно найти в Директивах ЕС по ЭМС (2004/108/ЕС), в IEC 60050-161 и других публикациях МЭК и СИСПР.
3.1. Электромагнитная совместимость (electromagnetic compatibility): способность устройства, блока оборудования или системы функционировать удовлетворительно в их электромагнитной обстановке, не создавая недопустимых помех чему-либо в этой обстановке.
3.2. Порт (port): частный интерфейс конкретной аппаратуры с внешней электромагнитной обстановкой (см. рисунок 1).
