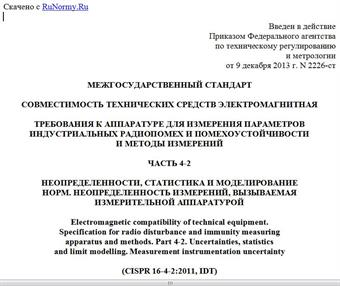

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 декабря 2013 г. N 2226-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ
ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ
И МЕТОДЫ ИЗМЕРЕНИЙ
ЧАСТЬ 4-2
НЕОПРЕДЕЛЕННОСТИ, СТАТИСТИКА И МОДЕЛИРОВАНИЕ
НОРМ. НЕОПРЕДЕЛЕННОСТЬ ИЗМЕРЕНИЙ, ВЫЗЫВАЕМАЯ
ИЗМЕРИТЕЛЬНОЙ АППАРАТУРОЙ
Electromagnetic compatibility of technical equipment.
Specification for radio disturbance and immunity measuring
apparatus and methods. Part 4-2. Uncertainties, statistics
and limit modelling. Measurement instrumentation uncertainty
(CISPR 16-4-2:2011, IDT)
ГОСТ CISPR 16-4-2-2013
МКС 33.100.10
33.100.20
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Санкт-Петербургским филиалом "Ленинградское отделение Научно-исследовательского института радио" (Филиал ФГУП НИИР-ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 3 декабря 2013 г. N 62-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Агентство "Узстандарт"
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2013 г. N 2226-ст межгосударственный стандарт ГОСТ CISPR 16-4-2-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен международному стандарту CISPR 16-4-2:2011 Specification for radio disturbance and immunity measuring apparatus and methods - Part 4-2: Uncertainties, statistics and limit modelling - Measurement instrumentation uncertainty (Технические требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 4-2. Неопределенности, статистика и моделирование норм. Инструментальная неопределенность измерений).
Международный стандарт CISPR 16-4-2:2011 подготовлен Международным специальным комитетом по радиопомехам (CISPR), Подкомитетом А "Измерения радиопомех и статистические методы".
Второе издание CISPR 16-4-2:2011 заменяет и отменяет первое издание, опубликованное в 2003 г.
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В публикациях СИСПР серии 16 "Технические требования к аппаратуре для измерения помех и помехоустойчивости и методы измерения. Неопределенности, статистика и моделирование норм" приведена информация, относящаяся к неопределенностям, статистике и моделированию норм, и эта серия состоит из пяти частей:
- часть 4-1: Неопределенности в стандартизованных испытаниях в области электромагнитной совместимости (ЭМС);
- часть 4-2: Неопределенность измерений, вызываемая измерительной аппаратурой;
- часть 4-3: Статистический подход к определению соответствия нормам ЭМС продукции, выпускаемой серийно;
- часть 4-4: Статистика жалоб и модель расчета норм для защиты радиослужб;
- часть 4-5: Условия использования альтернативных методов испытаний.
По практическим причинам стандартизованные испытания в области ЭМС представляют собой упрощенные сценарии возможных случаев электромагнитных помех, с которыми может встретиться изделие на практике. Соответственно в стандарте в области ЭМС измеряемая величина, норма, измерительные устройства, измерительная установка, процедура измерения и условия измерения упрощены, но остаются значимыми (репрезентативными). Здесь понятие "значимый" означает, что существует статистическая корреляция между соответствием изделия норме, основанным на результатах стандартизованного испытания с использованием стандартного испытательного оборудования, и высокой вероятностью обеспечения реальной ЭМС того же изделия в течение его жизненного цикла. В части 4-4 приведены основанные на статистике методы получения значимых норм помех для защиты радиослужб.
В общем случае стандартизованное испытание в области ЭМС должно разрабатываться так, чтобы при проведении разными компаниями одинаковых испытаний с одинаковым испытуемым оборудованием получить воспроизводимые результаты. Однако воспроизводимость результатов стандартизованных испытаний в области ЭМС ограничивается наличием разных источников неопределенности.
Часть 4-1 - технический отчет, состоящий из сводки информативных отчетов, касающихся всех соответствующих источников неопределенности, которые могут встретиться во время испытаний в области ЭМС на соответствие норме. Типичными примерами источников неопределенности являются: само испытуемое техническое средство (ТС), парк измерительных приборов, испытательная установка, методы испытаний и условия окружающей среды.
В части 4-2 представлена конкретная категория неопределенностей, т.е. неопределенности, обусловленные измерительной аппаратурой, иначе - инструментальные неопределенности (MIU). В этой части приведены примеры бюджетов MIU для большинства методов измерения, принятых в CISPR. Также в ней приведены нормативные требования относительно того, как применять MIU при определении соответствия ТС норме помех (т.е. принятии решения об оценке соответствия).
Часть 4-3 - технический отчет, представляющий статистическую трактовку результатов испытаний при проведении испытаний на соответствие норме на образцах серийно производимых изделий. Такая трактовка известна как правило 80%/80%.
Часть 4-4 - технический отчет, содержащий технические рекомендации CISPR по сравнению статистических данных по жалобам на помехи и по классификации источников помех. Здесь также приведены модели расчета норм для разных режимов связи при влиянии помех.
Часть 4-5 - технический отчет, в котором приведен метод, позволяющий комитетам по продукции разрабатывать нормы для альтернативных методов испытаний с использованием преобразований установленных норм.
1 Область применения
Настоящий стандарт устанавливает методы учета неопределенности измерений при оценке соответствия технических средств (далее - ТС) нормам индустриальных радиопомех (ИРП), установленным CISPR.
Требования настоящего стандарта также применяются при проведении любых испытаний в области ЭМС, если при представлении результатов измерений требуется оценивать инструментальную составляющую неопределенности измерений, источником которой является измерительная система, используемая при проведении испытаний.
Примечание - В соответствии с Руководством МЭК 107 CISPR 16-4-2 является основополагающим стандартом для использования комитетами по продукции МЭК. Как указано в Руководстве МЭК 107, комитеты по продукции ответственны за определение применимости стандарта в области ЭМС. CISPR и его подкомитеты готовы к сотрудничеству с техническими комитетами и комитетами по продукции в области оценки применимости такого стандарта для конкретных изделий.
Приложения содержат вспомогательные материалы, которые использовались для вычисления указанных в разделах 4 - 8 базовых значений инструментальной составляющей неопределенности измерения параметров помех, установленных CISPR. Вспомогательные материалы позволяют получить как первоначальные сведения, так и более подробную информацию об инструментальной составляющей неопределенности измерений и порядке учета отдельных влияющих величин. Данные, приведенные в приложениях, не предназначены для копирования при проведении расчетов в конкретных случаях. При проведении расчетов неопределенности измерений следует также использовать ссылочные документы, указанные в библиографии.
Технические требования к измерительной аппаратуре приведены в серии стандартов CISPR 16-1, а методы измерений - в серии стандартов CISPR 16-2. Дополнительная информация и историческая справка по CISPR и радиопомехам приведена в CISPR 16-3. В других частях серии Публикаций CISPR 16-4 представлена дополнительная информация, касающаяся неопределенности в целом, статистики и моделирования норм. Относительно более подробной информации по основным вопросам и по содержанию серии CISPR 16-4 см. введение к настоящему стандарту.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание ссылочного документа (включая любые изменения).
CISPR 11:2010, Industrial, scientific and medical equipment - Radio-frequency disturbance characteristics - Limits and methods of measurement (Промышленное, научное и медицинское оборудование. Характеристики радиопомех. Нормы и методы измерения)
CISPR 12:2009, Vehicles, boats and internal combustion engines - Radio disturbance characteristics - Limits and methods of measurement for the protection of
