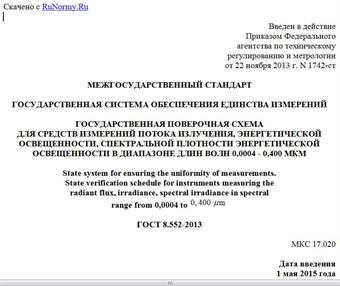

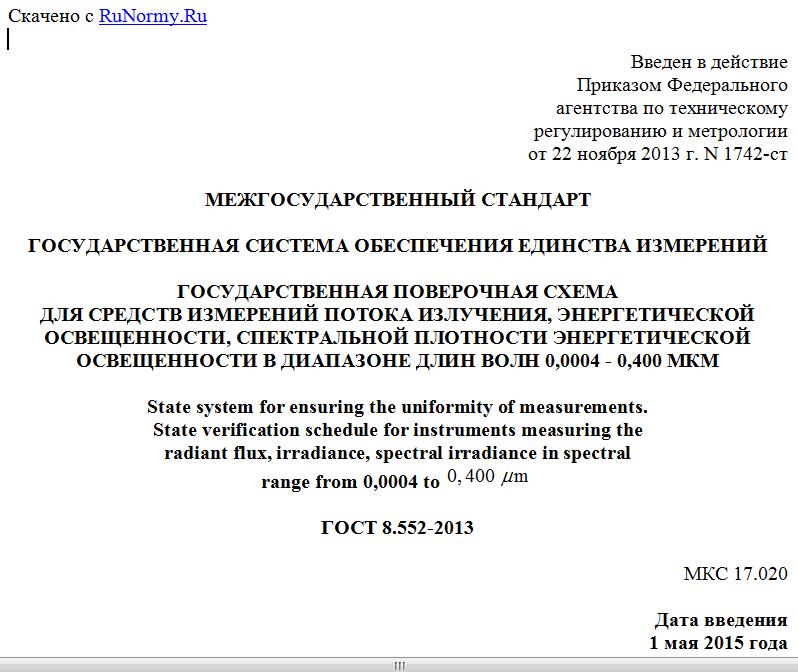

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1742-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОТОКА ИЗЛУЧЕНИЯ, ЭНЕРГЕТИЧЕСКОЙ
ОСВЕЩЕННОСТИ, СПЕКТРАЛЬНОЙ ПЛОТНОСТИ ЭНЕРГЕТИЧЕСКОЙ
ОСВЕЩЕННОСТИ В ДИАПАЗОНЕ ДЛИН ВОЛН 0,0004 - 0,400 МКМ
State system for ensuring the uniformity of measurements.
State verification schedule for instruments measuring the
radiant flux, irradiance, spectral irradiance in spectral
range from 0,0004 to
ГОСТ 8.552-2013
МКС 17.020
Дата введения
1 мая 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), Техническим комитетом по стандартизации ТК 386 "Основные нормы и правила по обеспечению единства измерений в области ультрафиолетовой спектрорадиометрии", Межгосударственным техническим комитетом по стандартизации МТК 206 "Эталоны и поверочные схемы"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
(Поправка).
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1742-ст межгосударственный стандарт ГОСТ 8.552-2013 введен в действие в качестве государственного стандарта Российской Федерации с 1 мая 2015 г.
5 ВЗАМЕН ГОСТ 8.552-2001
6 ИЗДАНИЕ (февраль 2019 г.) с Поправкой (ИУС 2-2016 г.)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,4 до 400 нм и устанавливает порядок передачи единиц потока излучения - ватта [Вт], энергетической освещенности - ватта на квадратный метр [Вт/м2], спектральной плотности энергетической освещенности - ватта на кубический метр [Вт/м3] и энергетической экспозиции - джоуля на квадратный метр [Дж/м2] в диапазоне длин волн от 0,4 до 400 нм от государственного первичного эталона при помощи рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
2 Государственный первичный эталон
2.1 Государственный первичный эталон единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции включает:
- комплект ионизационных камер, криогенный неселективный радиометр, пропорциональный счетчик, оптико-акустический приемник и комплект приемников излучения на основе фотодиодов;
- комплект измерительной и вспомогательной аппаратуры;
- комплект спектральных компараторов на основе монохроматоров нормального и скользящего падения;
- комплект дейтериевых, водородных, ртутных, ксеноновых газоразрядных ламп и плазменных излучателей.
2.2 Государственный первичный эталон обеспечивает в диапазоне длин волн 0,4 - 400 нм воспроизведение следующих единиц:
- потока излучения в диапазоне 10-11 - 102 Вт с относительным средним квадратическим отклонением результата измерений So, не превышающим при 10 независимых измерениях, при неисключенной систематической погрешности , не превышающей , при стандартной неопределенности по типу A - и при стандартной неопределенности по типу B - ;
- энергетической освещенности в диапазоне 10-7 - 103 Вт/м2 с относительным средним квадратическим отклонением результата измерений So, не превышающим при 10 независимых измерениях, при неисключенной систематической погрешности , не превышающей , при стандартной неопределенности по типу A - и при стандартной неопределенности по типу B - ;
- спектральной плотности энергетической освещенности в диапазоне 103 - 1011 Вт/м3 с относительным средним квадратическим отклонением результата измерений So, не превышающим при 10 независимых измерениях, при неисключенной систематической погрешности , не превышающей , при стандартной неопределенности по типу A - и при стандартной неопределенности по типу B - ;
- энергетической экспозиции в диапазоне 10-8 - 10-5 Дж/м2 с относительным средним квадратическим отклонением результата измерений So, не превышающим при 10 независимых измерениях, при неисключенной систематической погрешности , не превышающей , при стандартной неопределенности по типу A - и при стандартной неопределенности по типу B - .
Среднее квадратическое отклонение результатов сличений рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного УФ-излучения с первичным эталоном не превышает (0,2 - 1,0)·10-2.
Среднее квадратическое отклонение результатов сличений рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного УФ-излучения с первичным эталоном не превышает 2,0·10-2.
Для единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции:
- суммарная стандартная неопределенность составляет ;
- расширенная неопределенность с коэффициентом охвата K, равным 2, составляет - .
2.3 Государственный первичный эталон применяют для передачи единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного УФ-излучения в диапазоне длин волн от 0,0004 до 0,400 мкм рабочим эталонам сличением при помощи компаратора со среднеквадратическим отклонением , составляющим .
2.4 Государственный первичный эталон применяют для передачи единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного УФ-излучения в диапазоне длин волн от 0,0004 до 0,400 мкм рабочим эталонам сличением при помощи компаратора со среднеквадратическим отклонением , составляющим 2,0·10-2.
3 Рабочие эталоны
3.1 В качестве рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного излучения применяют измерительные комплексы, включающие монохроматоры и интерференционные фильтры, источники УФ-излучения - водородные, дейтериевые, ксеноновые и ртутные лампы, эталонные приемники излучения - кремниевые фотодиоды с окном из кварца и без окна; фотодиоды, фотоэлементы, канальные электронные умножители, спектрорадиометры, многоканальные и интегральные радиометры.
3.2 Диапазон значений потока непрерывного излучения составляет 10-11 - 102 Вт, энергетической освещенности - 10-7 - 103 Вт/м2, спектральной плотности энергетической освещенности - 103 - 1011 Вт/м3, энергетической экспозиции - 10-8 - 10-5 Дж/м2.
3.3 Среднеквадратическое отклонение результатов сличений рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного излучения с Государственным первичным эталоном составляет .
3.4 В качестве рабочих эталонов потока импульсного излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного излучения применяют измерительные комплексы, включающие монохроматоры и интерференционные фильтры, источники импульсного УФ-излучения на основе капиллярного разряда с испаряющейся стенкой, плазменный фокус и газоразрядные лампы, эталонные приемники импульсного излучения - фотодиоды, вакуумные фотоэлементы, фотоэлектронные умножители, вторичные электронные умножители, фотосцинтилляторные преобразователи, многоканальные радиометры и дозиметры импульсного излучения.
3.5 Диапазон значений потока импульсного излучения составляет 10-11 - 102 Вт, энергетической освещенности - 10-7 - 103 Вт/м2, спектральной плотности энергетической освещенности - 103 - 1011 Вт/м3, энергетической экспозиции - 10-8 - 10-5 Дж/м2.
3.6 Среднеквадратическое отклонение результатов сличений рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного излучения с государственным первичным эталоном составляет 4,2·10-2.
3.7 Рабочие эталоны потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного и импульсного излучения применяют для передачи единиц рабочим средствам измерений сличением при помощи компаратора с допускаемым значением погрешности , составляющим .
4 Рабочие средства измерений
4.1 В качестве рабочих средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного и импульсного излучения применяют:
- приемники непрерывного и импульсного излучений: фотодиоды, фотоэлементы, фотоумножители, вторичные и канальные электронные умножители, фотосцинтилляторные преобразователи;
- многоканальные, интегральные радиометры и дозиметры;
